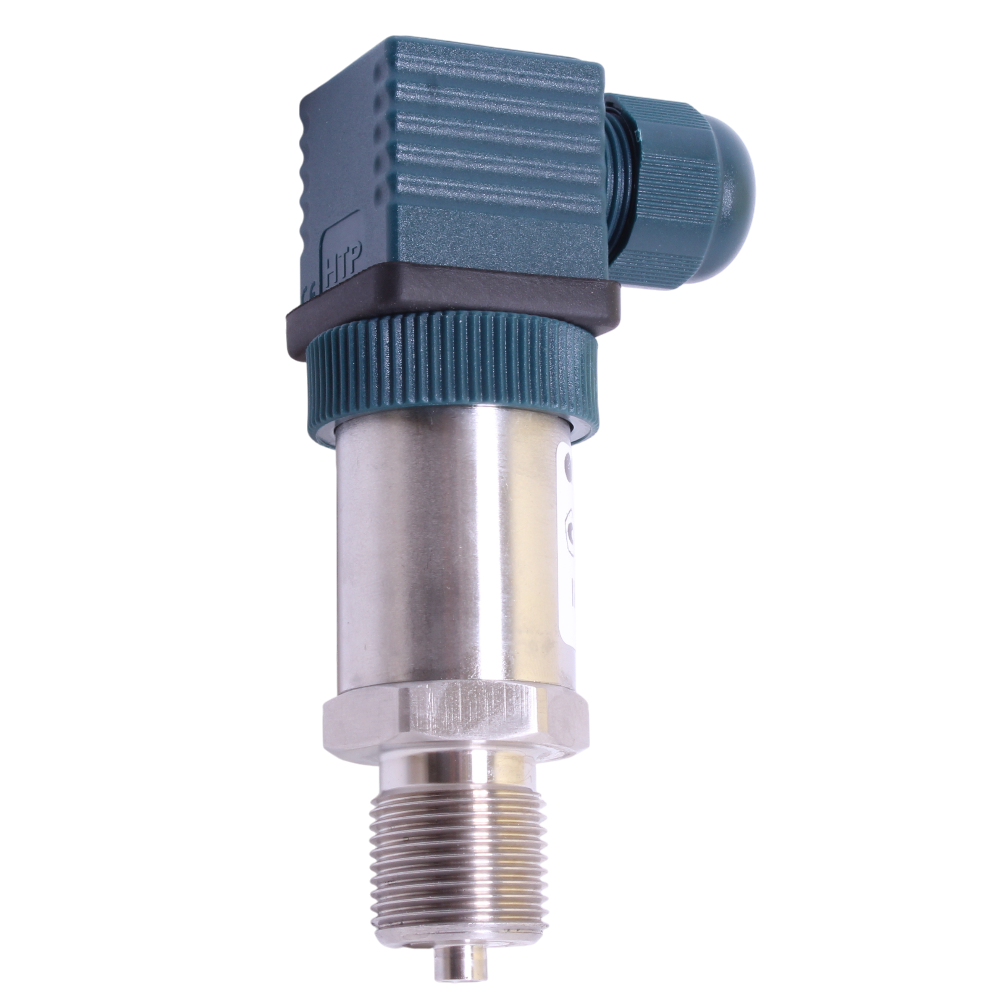

ПД100-ДИ-111, ПД100-ДИ-171, ПД100-ДИ-181 датчики избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Устройства ПД100-ДИ-111, ПД100-ДИ-171, ПД100-ДИ-181 предназначены для непрерывного измерения избыточного давления и преобразования полученных показателей в унифицированный сигнал постоянного тока 4-20 мА. Работают с нейтральными к нержавеющей стали AISI 316L (AISI 304S) жидкими и газообразными средами, в том числе с газами, паром, водой и слабо агрессивными жидкостями.

Преобразователи давления ПД100-ДИ-111, ПД100-ДИ-171, ПД100-ДИ-181 применяются в системах автоматического регулирования и управления технологическими процессами. Используются в различных областях промышленности: гидро- и пневмосистемах, системах водоподготовки и теплоснабжения, котельной автоматике, автоматике водоканалов, тепловых пунктах, объектах газового хозяйства и т.д.

Конструкция датчиков ПД100-ДИ-111, ПД100-ДИ-171, ПД100-ДИ-181

В конструкцию ПД100-ДИ-111, ПД100-ДИ-171, ПД100-ДИ-181 входит измерительная мембрана из нержавеющей стали AISI 316L и сенсор на основе технологии КНК. Благодаря этим элементам приборы отличаются повышенной точностью измерений, относительно низким выходным шумом (не более ±16 мкА) и имеют устойчивость к гидроударам. Датчики имеют кабельный ввод стандарта EN175301-803 (DIN43650 А).

ПД100-ДИ-111, ПД100-ДИ-171, ПД100-ДИ-181 различаются диапазоном измерения, погрешностью и конструктивным исполнением модели. Так, модель ПД100-ДИ-111 оборудована штуцером М20х1,5, ПД100-ДИ-171 имеет штуцер G1/2, а ПД100-ДИ-181 - штуцер G1/4 (до 6 МПа).

Технические характеристики

Диапазон измерений (Пределы уставок)	0,016 МПа; 0,025 МПа; 0,04 МПа; 0,06 МПа; 0,1 МПа; 0,16 МПа; 0,25 МПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа; 10,0 МПа; 16,0 МПа; 25,0 МПа; 40,0 МПа
Основная погрешность	±0,5%; ±1,0%
Допустимая перегрузка (Перегрузочное давление)	Не менее 200% ВПИ
Температура контролируемой среды	-40...+80°С
Материалы изготовления	Нержавеющая сталь AISI 316L
Климатическое исполнение (диапазон рабочих температур)	УХЛ3.1
Исполнение по степени защиты	IP65
Питание	= 12...36 В
Тип электроподключения	EN175301-803 форма А (DIN 43650-A)
Габаритные размеры	Высота: не более 115 мм
Вес	0,2 кг

Структура обозначения, пример заказа

ПД-100

-ДИ

0,25 МПа

-171

-0,5

Класс точности:
±0,5% от ВПИ
±1,0% от ВПИ

Код обозначения модели:
111 - штуцер М20х1,5
171 - штуцер G1/2
181 - штуцер G1/4 (до 6 МПа)

Верхний предел измерения с указанием единицы измерения: 0,016 МПа; 0,025 МПа; 0,04 МПа; 0,06 МПа; 0,1 МПа; 0,16 МПа; 0,25 МПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа; 10,0 МПа; 16,0 МПа; 25,0 МПа

Тип измеряемого давления (избыточное)

Наименование модели

Стандартный комплект поставки

Датчик давления ПД100.
Краткая инструкция.
Паспорт и Гарантийный талон.
Прокладка уплотнительная - 2 шт.
Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом.

Скачать документацию

ПД100-ХХ датчики давления. Руководство по эксплуатации.

ПД100-ХХ датчики давления. Краткая инструкция.
