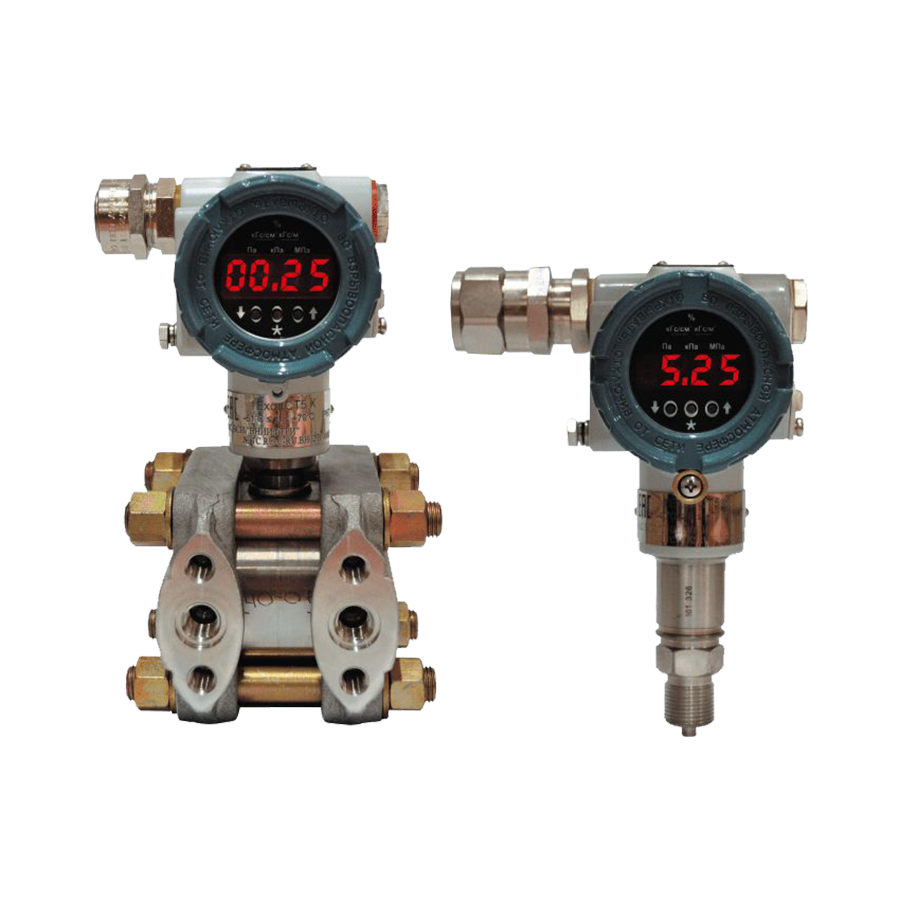

СДВ-SMART датчики давления

Скачать PDF

Вид давления: Абсолютное давление, Гидростатическое давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Масла, Нефтепродукты

Выходной сигнал: HART, RS-485, Напряжения 0,8-3,2 В, Токовый 4-20 мА

Маркировка взрывозащиты: 0ExiaIICT5, 1ExdIICT5, нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики давления СДВ-SMART представляют собой надежный прибор, обладающий широкими возможностями решения задач измерения избыточного (относительного), абсолютного и дифференциального видов давлений, а также разрежения и давления-разрежения.

Технологии, реализуемые в датчиках СДВ-SMART создают качественное, стабильное устройство с высокой стойкостью к воздействию факторов внешней окружающей среды и межповерочным интервалом 5 лет.

Настройка и управление преобразователем давления СДВ-SMART осуществляется с помощью цифрового индикатора кнопками, расположенными на корпусе индикатора и дистанционно при помощи управляющего устройства, поддерживающего HART®-протокол.

Прибор имеют защиту от переходных процессов линий связи, вызываемых молнией, работой сварочного оборудования, работой оборудования большой мощности и механизмами его включения. Предназначен для применения в нефтегазовой промышленности, энергетике.

Технические характеристики

Диапазон измерений (Пределы уставок)	Верхние пределы измерений: ДА: 2,5 кПа-16 Мпа ДИ: 0,16 кПа-100 МПа ДВ: 0,16 кПа-100 кПа ДИВ: -0,125 кПа-2,4 МПа ДД: 0,16 кПа-16 МПа ДГ: 1,6 кПа-250 кПа
Основная погрешность	±0,10%; ±0,15%; ±0,25%; ±0,5% (от диапазона измерений)
Температура контролируемой среды	До +120°C
Материалы изготовления	Сплав 36НХТЮ, Титановый сплав ВТ‐9, Сталь 12Х18Н10Т, Сплав 47ХНМ, Резина В-14-1 HTA
Климатическое исполнение (диапазон рабочих температур)	Т3, У1, У2, УХЛ3.1
Исполнение по степени защиты	IP54, IP67
Питание	= 24 В

Структура обозначения, пример заказа

СДВ‐SMART

-Exd

-ДД

-1430

-К

-02

-ОР

-ЭП1

-t10

-015

Код допускаемой основной приведенной погрешности

Код климатического исполнения датчика

Код электронного преобразователя со светодиодным индикатором

Рабочая среда, содержащая сероводород

Код группы материалов, контактирующих с измеряемой средой

Датчики, предназначенные для работы с газообразным кислородом или газовыми смесями (объёмная доля кислорода более 23%)

Номер модели

Исполнение по виду измеряемого давления

Обозначение взрывозащищенного исполнения

Наименование модели

Стандартный комплект поставки

СДВ-SMART датчик давления.
Руководство по эксплуатации.
Методика поверки.

Скачать документацию

СДВ-SMART датчики давления с выходным сигналом 4–20 мА и HART®-протоколом. Руководство по эксплуатации.

СДВ-SMART датчики давления с выходным сигналом постоянного напряжения 0,8-3,2 В и HART®-протоколом.. Руководство по эксплуатации.

СДВ-SMART датчики давления с выходным сигналом формата RS485. Руководство по эксплуатации.

СДВ-SMART датчики давления. Методика поверки.
