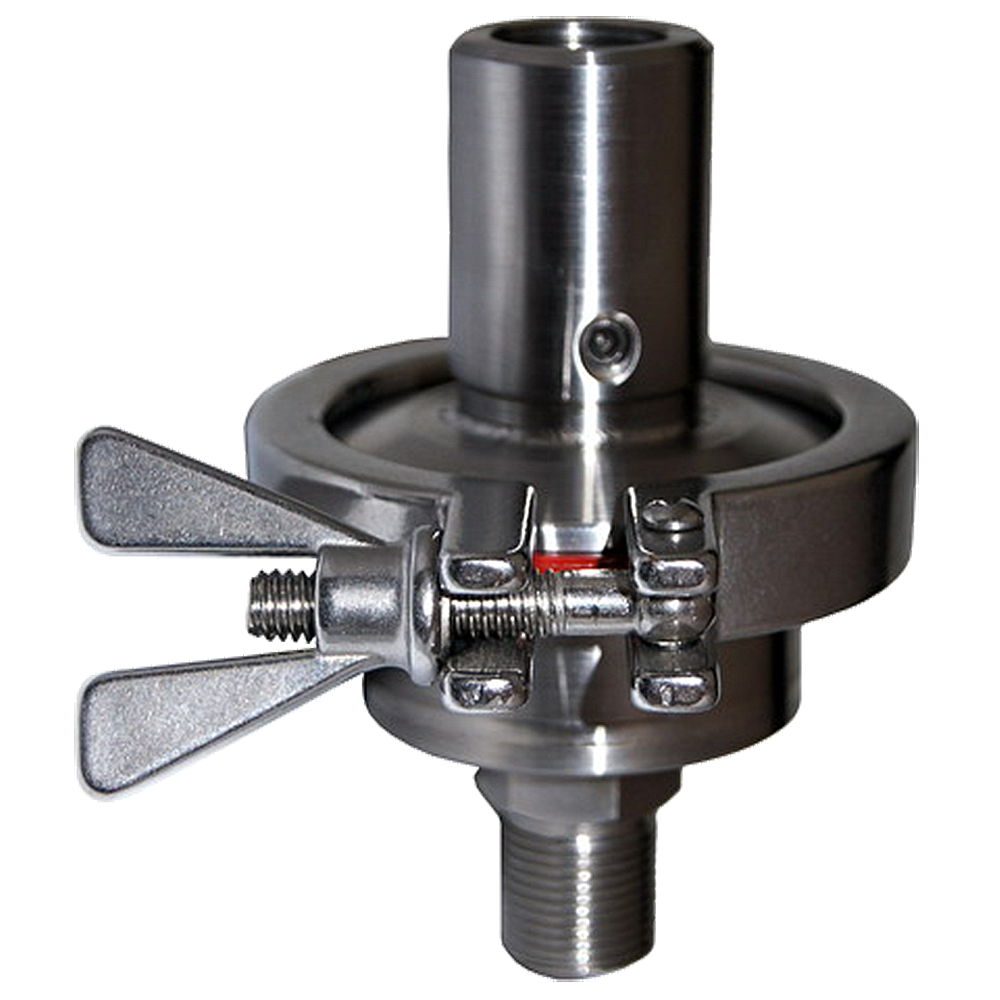

Разделители мембранные для фармацевтики Tri-Clamp

Скачать PDF

Присоединение к процессу: G1/2, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Мембранные разделители предназначены для отделения внутренней полости измерительного прибора (манометра, датчика давления) от измеряемой среды процесса.

Мембранные разделители Tri-Clamp специально разработаны для молочной и фармацевтической промышленностей.

Конструкция мембранных разделителей Tri-Clamp предусматривает возможность тщательной промывки поверхностей, соприкасающихся с рабочей средой.

Разделители Tri-Clamp изготавливаются в соответствии с ТУ 4212-001-62100924-2010.

Технические характеристики

Диапазон измерений (Пределы уставок)	от 0 до 0,1...2,5 (PN40) - для 1" и 1 1/2"; от 0 до 0,1...1,6 (PN40) - для 2" и 2 1/2"
Материалы изготовления	Корпус — сталь нержавеющая 08Х17Н13М2Т (316Ti) или 03Х17Н13М2 (316L); Мембрана разделительная — сталь нержавеющая 03Х17Н13М2 (316L); Соединительный хомут — сталь нержавеющая 08Х18Н10 (304)

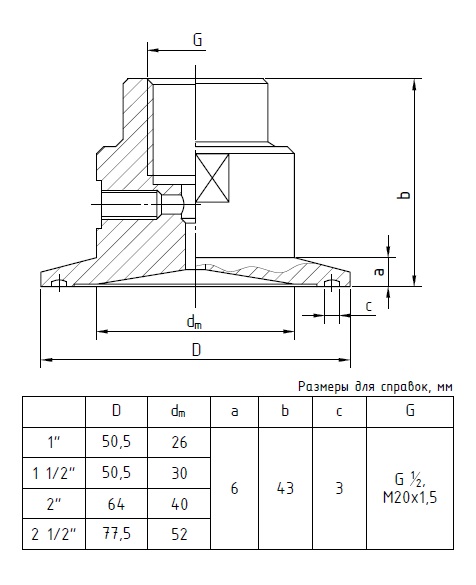

Габаритные размеры	1"; 1 1/2"; 2"; 2 1/2" (наружный диаметр)
Вес	0,762 кг

Структура обозначения, пример заказа

Tri-Clamp

1 ½” – PN40

М20х1,5

Teflon

Опции: Teflon – дополнительное покрытие мембраны тефлоном ( PTFE )

Присоединение к прибору: М20х1,5; G1/2

Ду: диаметр условный (см. варианты исполнений)

Тип: Tri-Clamp

Варианты исполнений

Разделительная жидкость (предлагается производителем, может корректироваться заказчиком):

силиконовая жидкость ПМС-200 (ГОСТ 13032-77) или аналог;
масло для пищевой промышленности L-1232FM (допуск пищевого стандарта NSF-H1) или аналог;
специальная низкотемпературная жидкость до -100°C;
специальное высокотемпературное масло до +410°C;
другая разделительная жидкость по запросу.

Диаметр условный

Tri-Clamp	1 ” – PN40
	1 ½” – PN40
	2” – PN40
	2 ½” – PN40

Дополнительная комплектация, опции

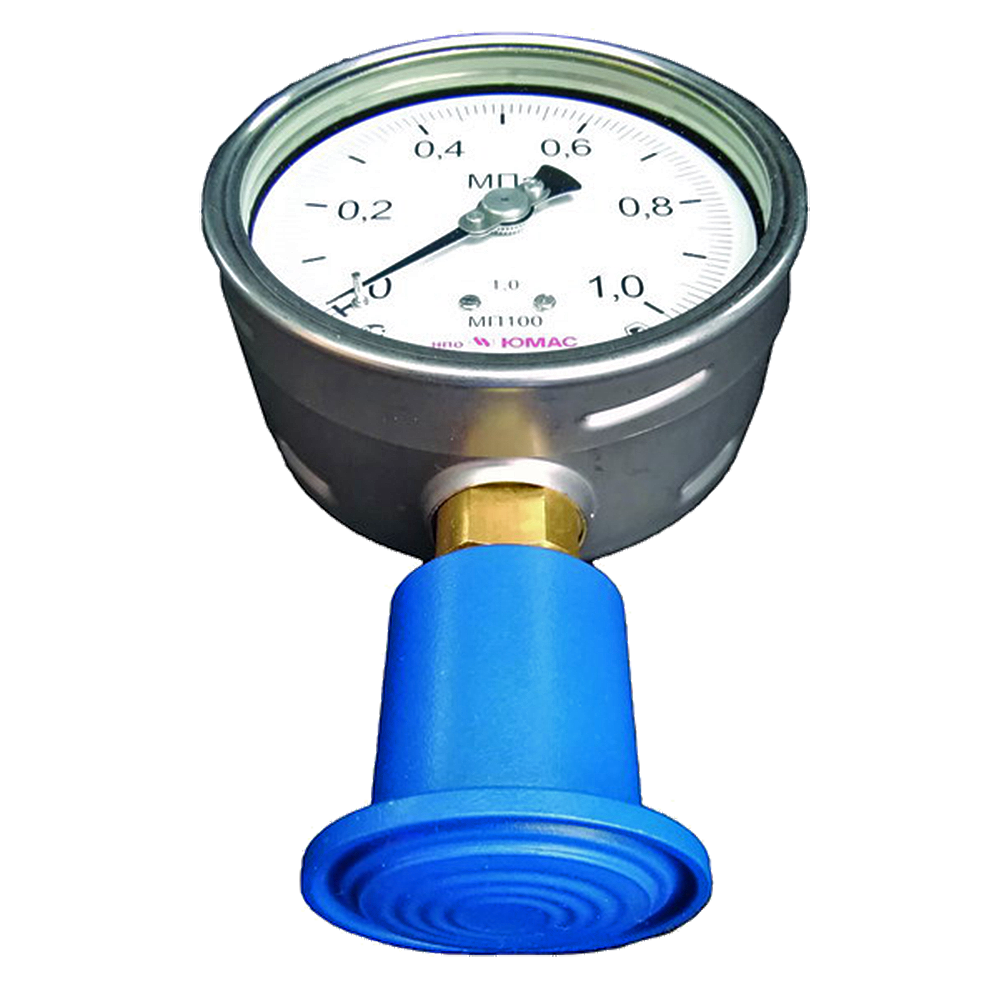

Фторполимерное (на основе PTFE и PFA) антикоррозионное (30-40 мкм) покрытие мембраны и корпуса разделителя;
Соединительный хомут;
Ответная часть.
