Разделители мембранные, фланцевое присоединение

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Мембранные разделители сред предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.

Мембранные разделители сред изготавливаются в соответствии с ТУ 4212-004-4719015564-2013.

При поставке разделителя в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Область применения

Все отрасли промышленности, где требуется защита прибора.

Диапазон рабочих давлений, МПа

Средние и низкие РМ-С21	ТМ	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5
	ТВ	−0,1…0
	ТМВ	−0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4
	РПД-И	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5
	РПД-ИВ	−0,1…0,5 / 0,9 / 1,5 / 2,4
	ЦМ-И	0…0,6 / 1 / 1,6 / 2,5
	ЦМ-ИВ	−0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4
	ЦМ-С-И	0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5
	ЦМ-С-ИВ	−0,1…0,9 / 1,5 / 2,4
Средние РМ-С21м	ТМ	0…0,6 / 1 / 1,6 / 2,5
	ТМВ	−0,1…0,5 / 0,9 / 1,5 / 2,4
	РПД-И	0…0,6 / 1 / 1,6 / 2,5
	РПД-ИВ	−0,1…0,5 / 0,9 / 1,5 / 2,4
	ЦМ-И	0…0,6 / 1 / 1,6 / 2,5
	ЦМ-ИВ	−0,1…0,5 / 0,9 / 1,5 / 2,4
	ЦМ-С-И	0…0,6 / 1 / 1,6 / 2,5
	ЦМ-С-ИВ	−0,1…0,9 / 1,5 / 2,4

Диапазон рабочих температур, °C

В соответствии с выбранным средством измерений

Заливное отверстие

Есть

Разделительная жидкость

ПМС–20 (ГОСТ13032–77)

Объем, вытесняемый под действием максимального давления, мл

2,5

Дополнительная погрешность вносимая разделителем

±0,5% (компенсируется настройкой средства измерений)

Мембранные разделители сред РМ-С21

Тип		Присоединение	Присоединение к средству измерений – к процессу

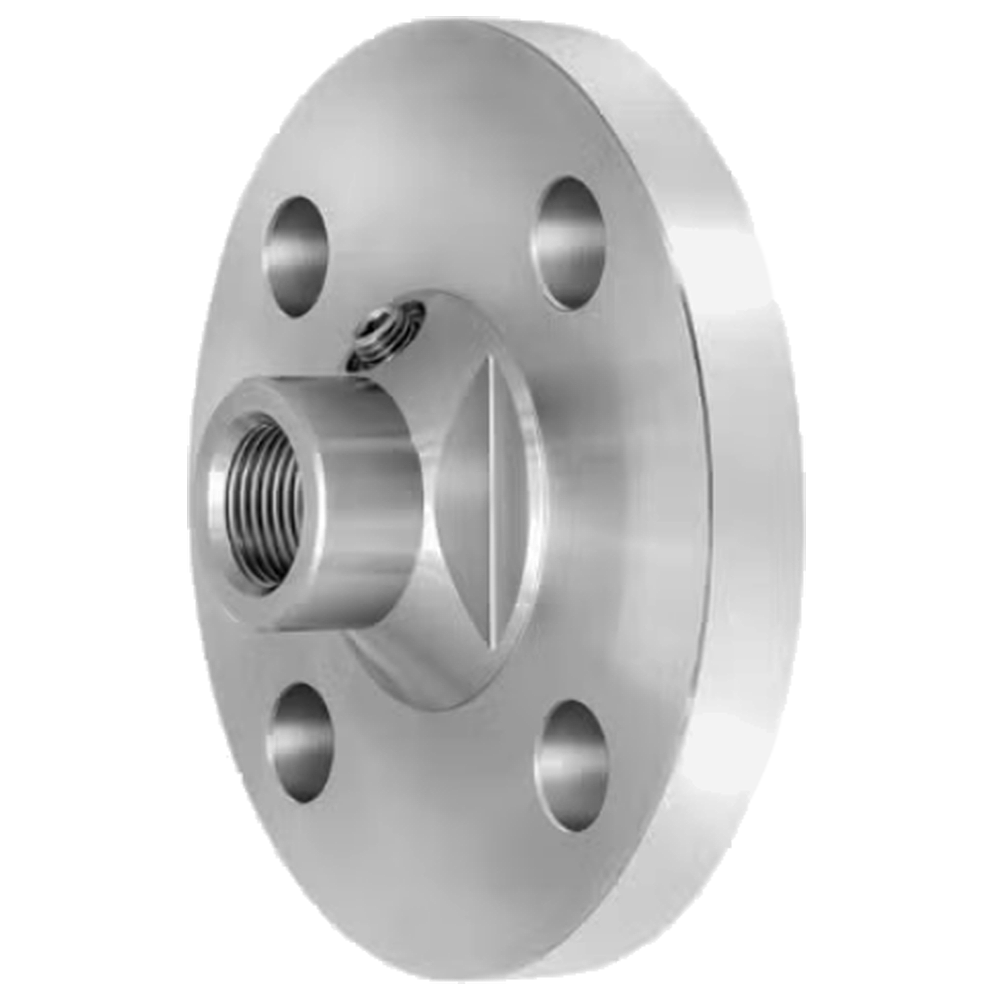

РМ-С21	Ø150	фланцевое	внутренняя М20×1,5 — фланец

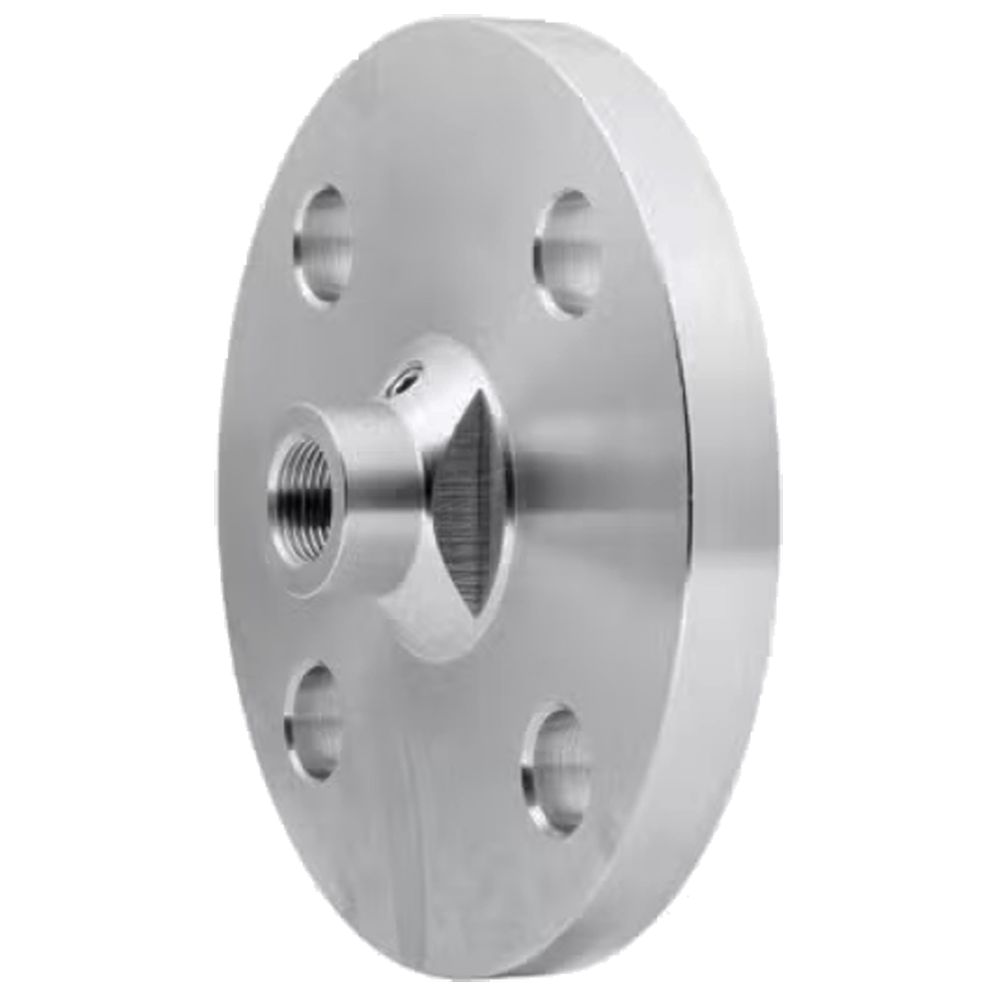

РМ-С21м	Ø115

Технические характеристики

Диапазон измерений (Пределы уставок)	См. таблицу
Материалы изготовления	Фланец — нержавеющая сталь 08Х17Н13М2 (опция: возможны другие металлы); Мембрана — нержавеющая сталь 08Х17Н13М2 (опция: фторопластовое покрытие, тантал, монель, хастеллой)

Структура обозначения, пример заказа

РМ

Исполнение (габариты): без обозначения — стандартное; м — уменьшенное

Заливное отверстие: есть

Присоединение: фланцевое

Диапазон давлений, МПа: С — средние, низкие (см. таблицу)

Тип: разделитель мембранный

Стандартный комплект поставки

Варианты поставки:

без средства измерений;
в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТВ, ТМВ - кроме завальцованных, РПД-И, РПД-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И, ЦМ-С-ИВ);
в сборе с соединительным рукавом (длина 2 / 3 / 4 / 5 м)* и средствами измерений (ТМ, ТВ, ТМВ - кроме завальцованных, РПД-И).

*До 10 МПа.

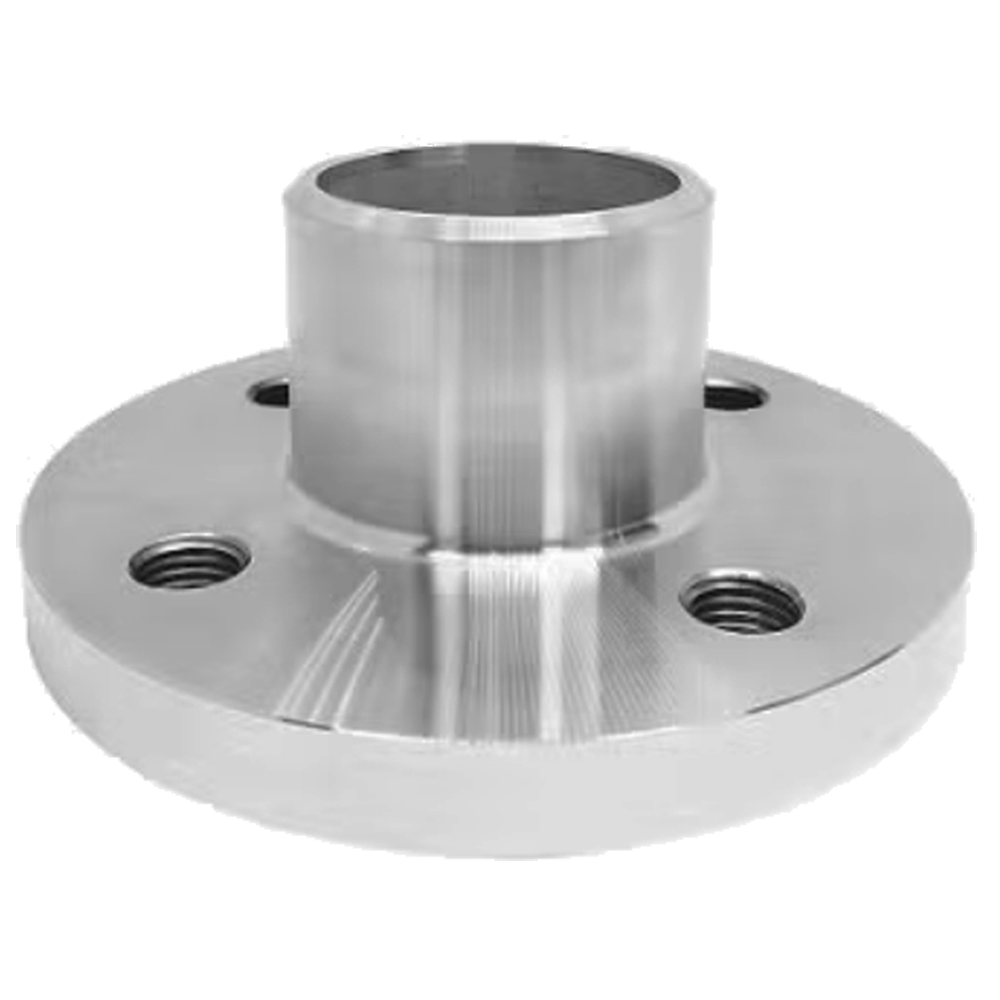

Ответная часть**

Под приварку, нержавеющая сталь 08Х17Н13М2.
**Заказывается отдельно.

Дополнительная комплектация, опции

Наименование услуги	Тип
Объединение разделителя с ТМ (ТВ, ТМВ)	Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных)
Объединение разделителя с ТМ (ТВ, ТМВ)	Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) и рукавом
Объединение разделителя с ЦМ-И, ЦМ-ИВ	Разделитель с ЦМ-И, ЦМ-ИВ (кл. т. 0,25 и ниже)
Объединение разделителя с ЦМ-С-И, ЦМ-С-ИВ	Разделитель с ЦМ-С-И, ЦМ-С-ИВ (кл. т. 0,25 и ниже)
Объединение разделителя с РПД-И, РПД-ИВ	Разделитель с РПД-И, РПД-ИВ
Объединение разделителя с РПД-И, РПД-ИВ	Разделитель с РПД-И и рукавом
Точечная фиксация сваркой комплектов	РМ с ТМ (ТВ, ТМВ) 21 серии
	РМ с ТМ (ТВ, ТМВ) 21 серии и соединительным рукавом
	РМ с ТМ (ТВ, ТМВ) 21 серии и отводом-охладителем
Дополнительное фторопластовое покрытие мембраны	РМ-С21
Резьба присоединения NPT внутренняя — наружная	РМ
Ремонт комплектов с Разделителем, с повторным гидрозаполнением	Разделитель с ТМ (ТВ, ТМВ)
	Разделитель с РПД
