Разделители мембранные, фланцевое присоединение с молочной гайкой

Разделители мембранные, фланцевое присоединение с молочной гайкой

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы

Присоединение к процессу: G1/2, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Мембранные разделители (фланцевое присоединение с молочной гайкой) предназначены для защиты приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.

Мембранные разделители изготавливаются в соответствии с ТУ 4212-004-4719015564-2013.

При поставке разделителя в сборе со средством измерений заполнение разделительной жидкостью осуществляется вакуумной установкой.

Область применения

Пищевая и фармацевтическая промышленность.

Разделительная жидкость:

масло для пищевой промышленности HF15 (соответствует пищевым стандартам NSF и InS, пищевой допуск H1);
ПМС-20 (ГОСТ13032-77).

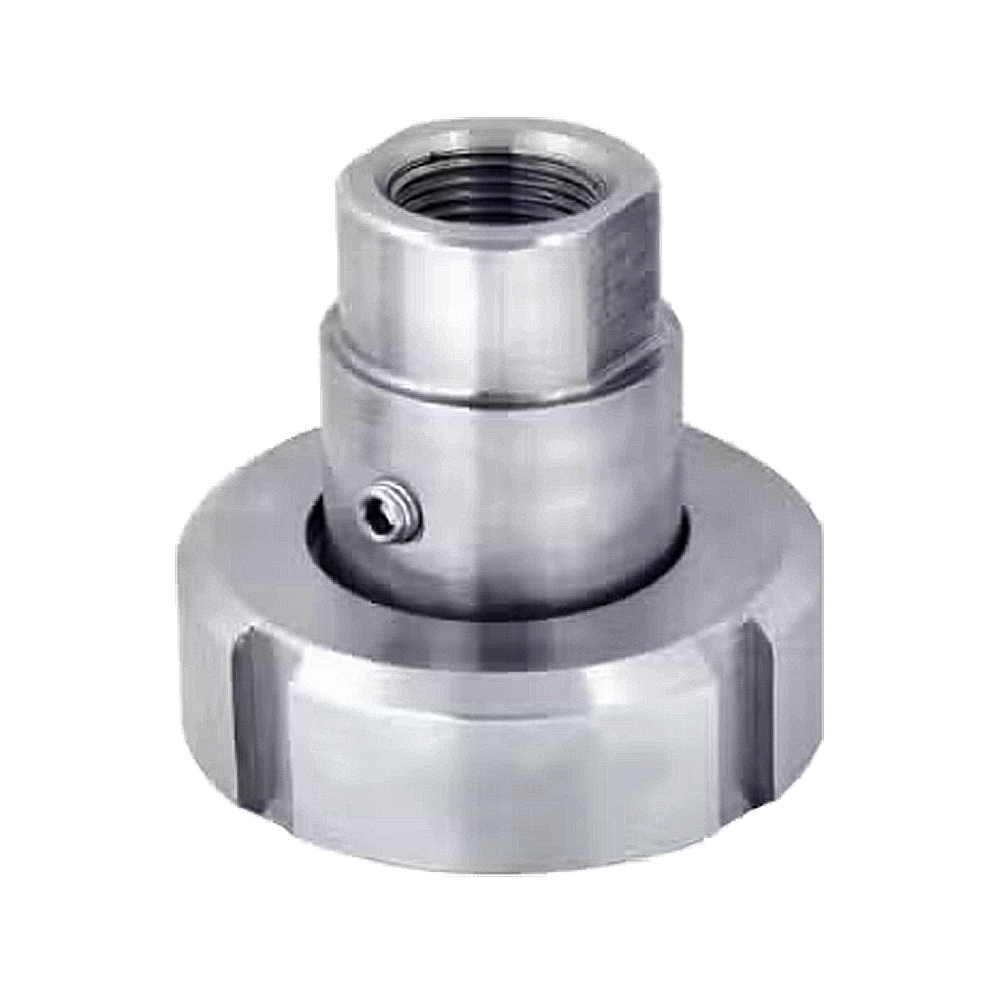

Мембранные разделители сред РМ-М31

Тип	Присоединение	Присоединение к средству измерений – к процессу	Размер мембраны, мм
РМ-M31	накидная гайка	внутренняя М20×1,5 (G½) — накидная гайка	25
			32
			40
			50

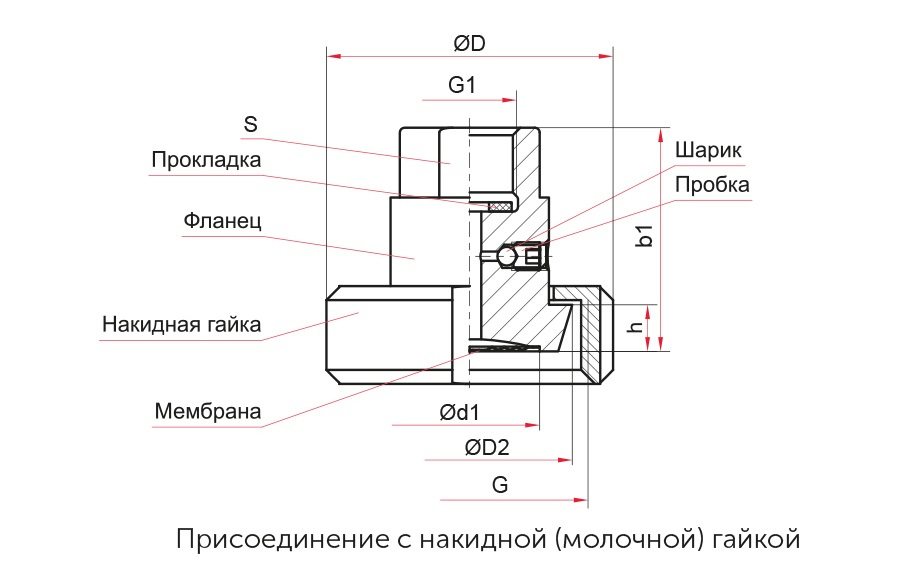

Основные размеры (мм), вес (кг), объем (мл)

Модель	Для труб*	D	D2	d1	b1	G (DIN405)	G1	S	Объем заполняемой жидкости	Объем вытесняемой жидкости	h	Вес
РМ-M31-DN25	29×1,5	62	44	30	44	Rd 52×1,6"	M20×1,5 или G½	30	6,5	3,0	10	0,45
РМ-M31-DN32	35×1,5	70	49,8	35		Rd 58×1,6"			6,7	3,2		0,55
РМ-M31-DN40	41×1,5	78	56,5	35		Rd 65×1,6"			7,0	3,5		0,65
РМ-M31-DN50	53×1,5	92	68,5	42	45	Rd 78×1,6"			7,4	3,9	11	0,7

*Наружный Ø × толщина стенки.

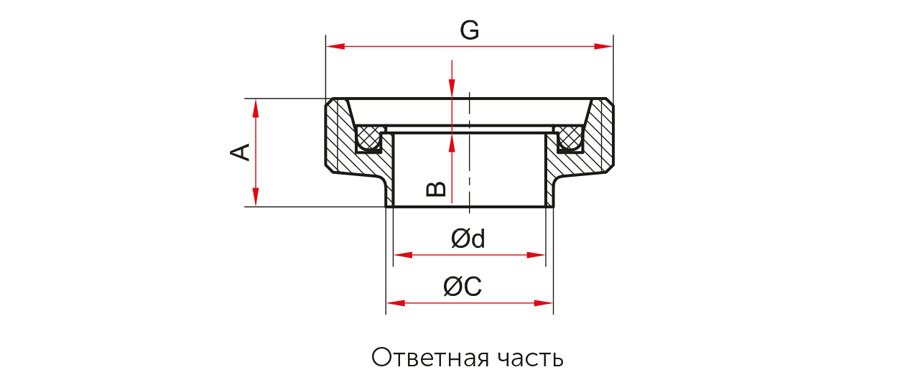

Основные размеры (мм), вес (кг)

Модель	C	d	A	B	G	Вес
ОЧ для РМ − М31 − DN25	28	25	22	7	Rd 52×1,6"	0,11
ОЧ для РМ − М31 − DN32	34	31			Rd 58×1,6"	0,13
ОЧ для РМ − М31 − DN40	40	37			Rd 65×1,6"	0,16
ОЧ для РМ − М31 − DN50	52	49			Rd 78×1,6"	0,21

Технические характеристики

Диапазон измерений (Пределы уставок)	-0,1...4 МПа
Материалы изготовления	Верхний фланец и накидная гайка — нержавеющая сталь 08Х17Н13М2 (опция: возможны другие металлы); Мембрана — нержавеющая сталь 08Х17Н13М2 (опция: тантал, монель, хастеллой)
Габаритные размеры	25 / 32 / 40 / 50 мм (номинальный диаметр DN по DIN 11851)

Структура обозначения, пример заказа

РМ

DN25

Номинальный размер мембраны DN, мм: 25 / 32 / 40 / 50

Резьба присоединения к средству измерения: без обозначения — М20х1,5; G — G1/2

Заливное отверстие: есть

Присоединение: фланцевое с накидной гайкой

Модель

Тип: разделитель мембранный

Стандартный комплект поставки

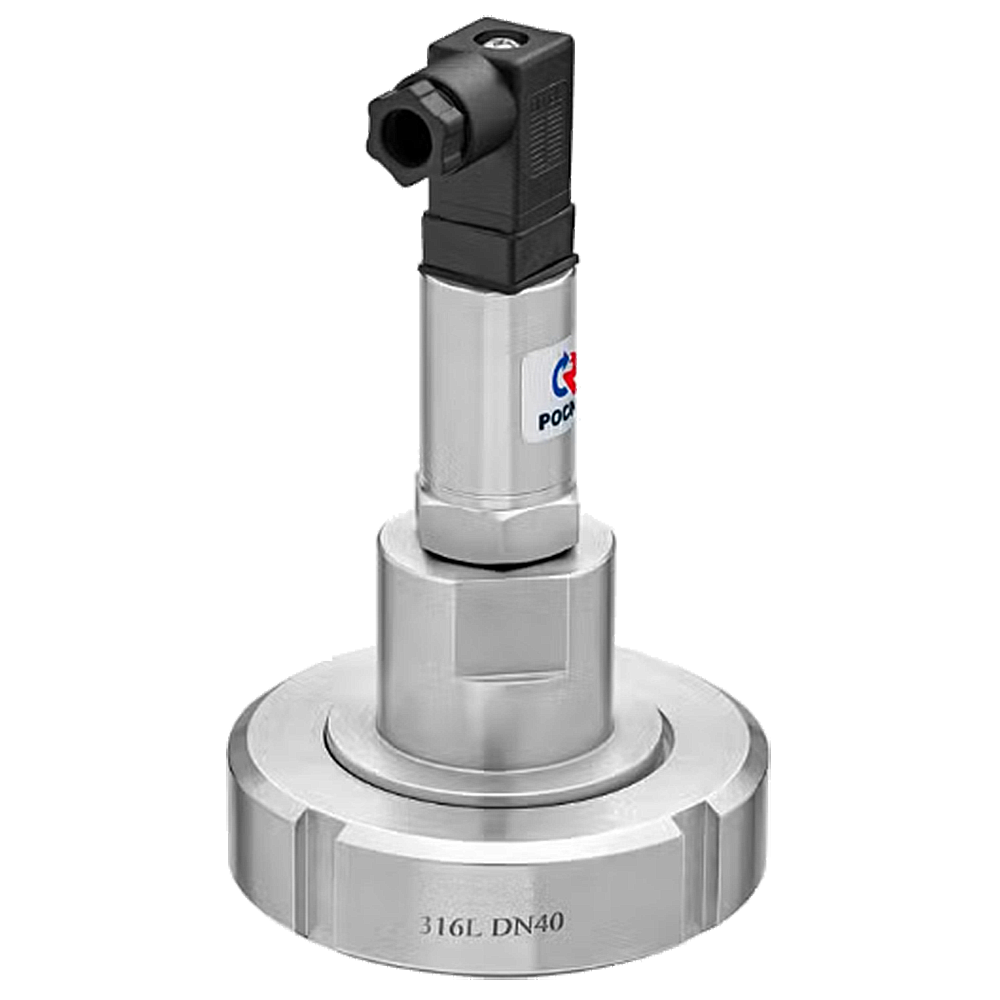

Варианты поставки:

без средства измерений;
в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ - кроме завальцованных, РПД-И, РПД-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И, ЦМ-С-ИВ).

Объединение с приборами

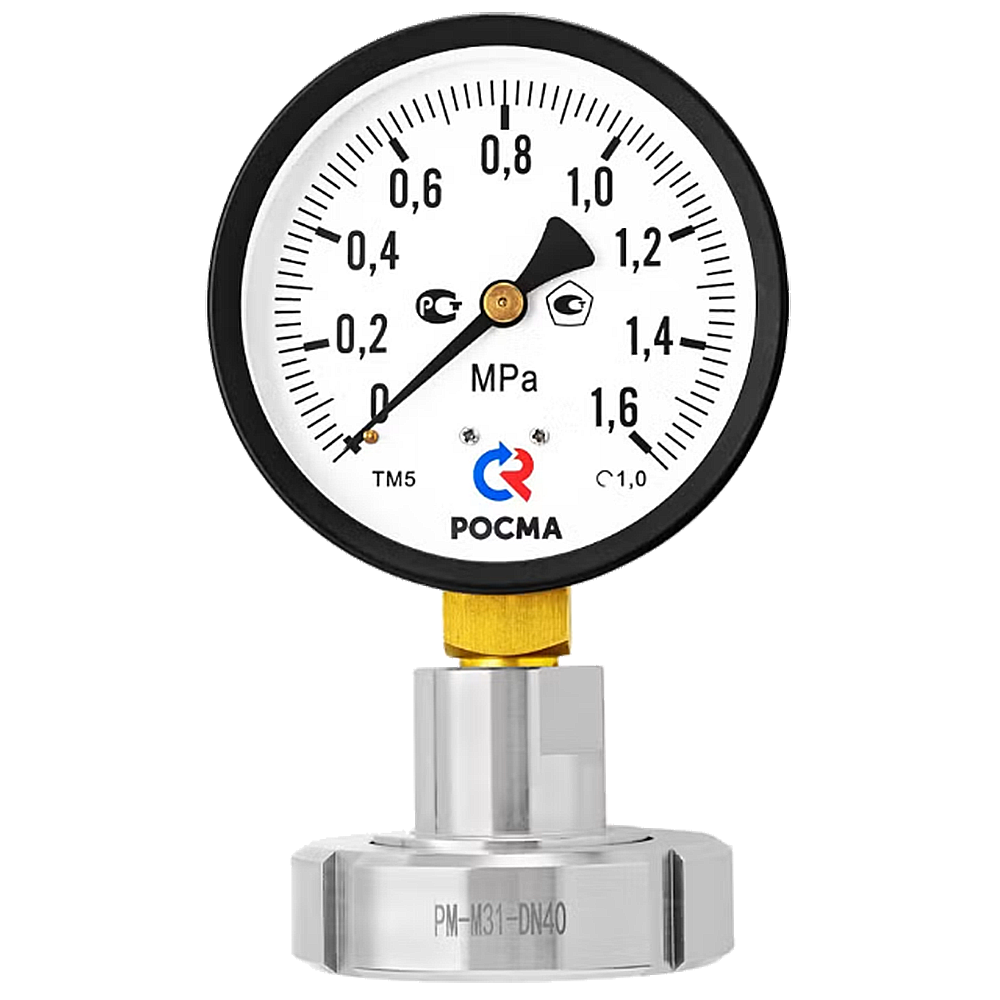

Объединение с ТМ

РМ	0,16	0,25	0,4	0,6	1	1,6	2,5	4
М31-DN25	-	-	-	-	+	+	+	+
М31-DN32	-	-	-	+	+	+	+	+
М31-DN40	-	-	+	+	+	+	+	+
М31-DN50	+	+	+	+	+	+	+	+

Объединение с ТМВ

РМ	-0,1…0,15	-0,1…0,3	-0,1…0,5	-0,1…0,9	-0,1…1,5	-0,1…2,4
М31-DN25	-	-	-	-	+	+
М31-DN32	-	-	+	+	+	+
М31-DN40	-	+	+	+	+	+
М31-DN50	+	+	+	+	+	+

Объединение с РПД-И

РМ	0,1	0,16	0,25	0,4	0,6	1	1,6	2,5	4
М31-DN25	-	-	-	-	+	+	+	+	+
М31-DN32	+	+	+	+	+	+	+	+	+
М31-DN40	+	+	+	+	+	+	+	+	+
М31-DN50	+	+	+	+	+	+	+	+	+

Объединение с РПД-ИВ

РМ	-0,1…0,1	-0,1…0,15	-0,1…0,3	-0,1…0,5	-0,1…0,9	-0,1…1,5	-0,1…2,4
М31-DN25	-	+	+	+	+	+	+
М31-DN32	+	+	+	+	+	+	+
М31-DN40	+	+	+	+	+	+	+
М31-DN50	+	+	+	+	+	+	+

Объединение с ЦМ-И и ЦМ-С-И

РМ	0,1	0,16	0,25	0,4	0,6	1	1,6	2,5	4
М31-DN25	+	+	+	+	+	+	+	+	+
М31-DN32	+	+	+	+	+	+	+	+	+
М31-DN40	+	+	+	+	+	+	+	+	+
М31-DN50	+	+	+	+	+	+	+	+	+

Объединение с ЦМ-ИВ и ЦМ-С-ИВ

РМ	-0,1…0,15	-0,1…0,3	-0,1…0,5	-0,1…0,9	-0,1…1,5	-0,1…2,4
М31-DN25	-	+	+	+	+	+
М31-DN32	-	+	+	+	+	+
М31-DN40	-	+	+	+	+	+
М31-DN50	-	+	+	+	+	+

Дополнительная комплектация, опции

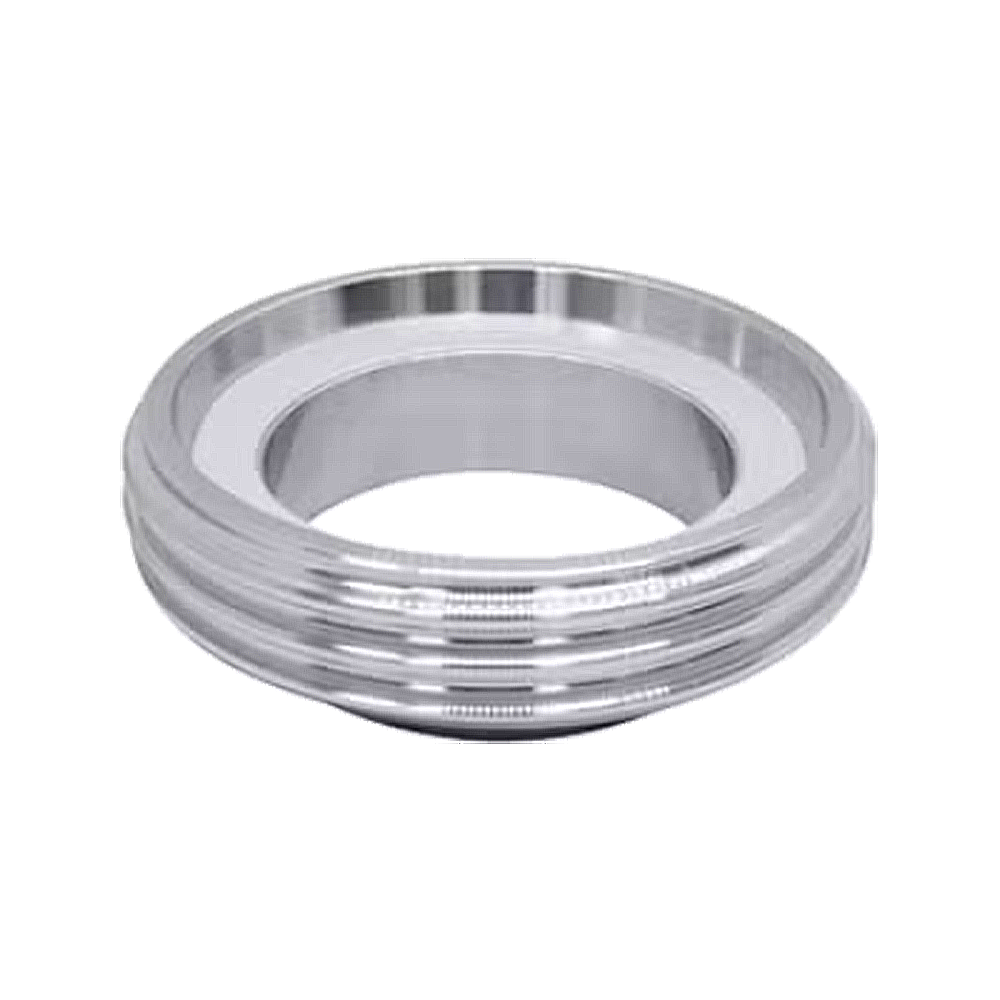

Ответная часть**

Под приварку, нержавеющая сталь 08Х17Н13М2:

ОЧ для РМ-М31-DN25;
ОЧ для РМ-М31-DN32;
ОЧ для РМ-М31-DN40;
ОЧ для РМ-М31-DN50.

**Заказывается отдельно.

Опции

Наименование услуги	Тип
Объединение разделителя с ТМ, ТМВ	Разделитель с ТМ (ТМВ) Ø63, 100, 150 (кроме завальцованных)
Объединение разделителя с ЦМ-И, ЦМ-ИВ (кл. т. 0,25 и ниже)	Разделитель с ЦМ-И (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа)
Объединение разделителя с ЦМ-И, ЦМ-ИВ (кл. т. 0,25 и ниже)	Разделитель с ЦМ-ИВ (диапазон показаний −0,1...0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа)
Объединение разделителя с ЦМ-С-И, ЦМ-С-ИВ (кл. т. 0,25 и ниже)	Разделитель с ЦМ-С-И (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа)
	Разделитель с ЦМ-С-ИВ (диапазон показаний −0,1...0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа)
Объединение разделителя с РПД-И, РПД-ИВ	Разделитель с РПД-И (диапазон показаний 0...0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 МПа)
Объединение разделителя с РПД-И, РПД-ИВ	Разделитель с РПД-ИВ (диапазон показаний −0,1…0,1 / 0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа)
Точечная фиксация сваркой комплектов	РМ с ТМ (ТМВ) 21 серии
Точечная фиксация сваркой комплектов	РМ с ТМ (ТМВ) 21 серии и отводом-охладителем
Резьба присоединения NPT внутренняя — наружная	РМ
Ремонт комплектов с Разделителем, с повторным гидрозаполнением
