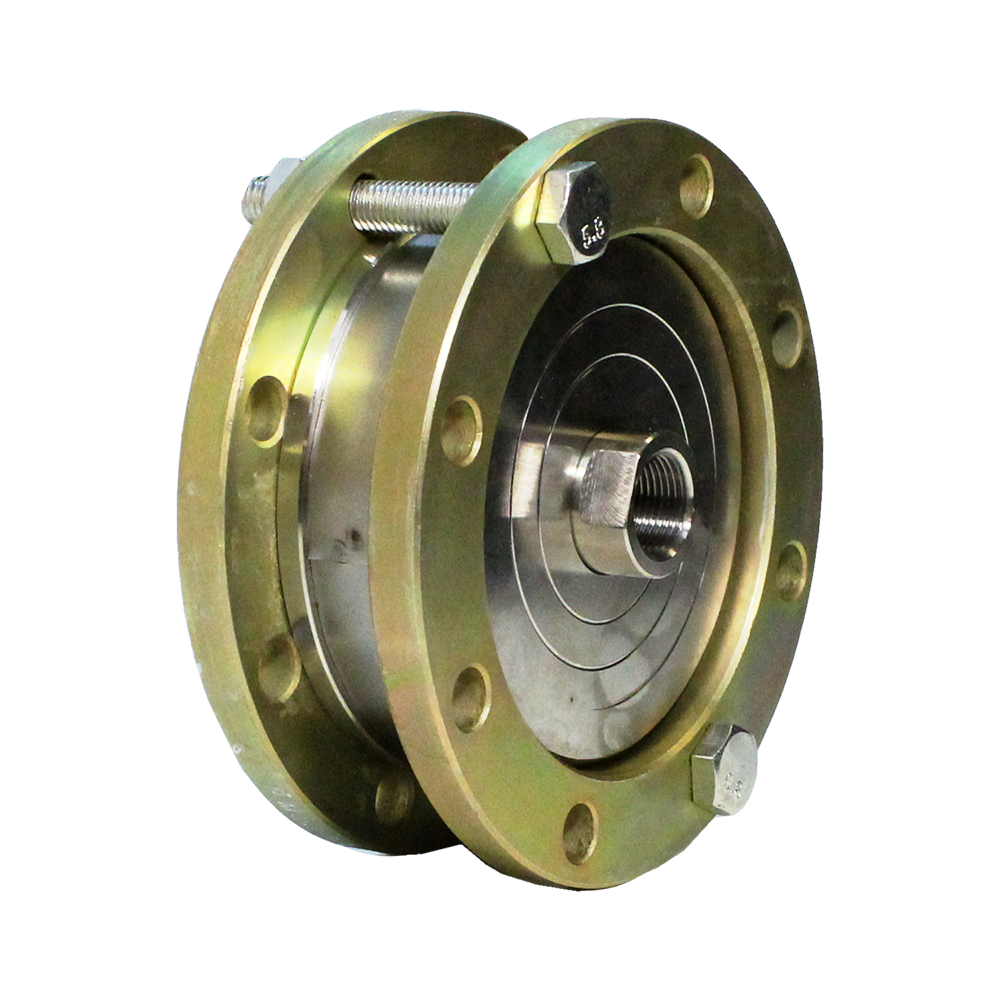

Разделители мембранные, штуцерное присоединение

Скачать PDF

Тип контролируемой среды: Агрессивные жидкости, пары, газы

Присоединение к процессу: 1/2NPT, G1/2, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами. Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.

Мембранные разделители сред изготавливаются в соответствии с ТУ 4212-004-4719015564-2013.

При поставке разделителя РМ в сборе со средством измерений, заполнение разделительной жидкостью осуществляется вакуумной установкой.

Область применения

Все отрасли промышленности, где требуется защита прибора.

Диапазон рабочих давлений, МПа

Низкие РМ-Н11	ТМ	0…0,1 / 0,16 / 0,25 / 0,4
	ТВ	−0,1…0
	ТМВ	−0,1…0,06 / 0,15 / 0,3
	РПД-И	0...0,1 / 0,16 / 0,25 / 0,4
	РПД-ИВ	−0,1…0,1 / 0,15 / 0,3
	ЦМ-И	0…0,1 / 0,16 / 0,25 / 0,4
	ЦМ-ИВ	−0,1…0,15 / 0,3
	ЦМ-С-И	0…0,1 / 0,16 / 0,25 / 0,4
	ЦМ-С-ИВ	−0,1…0,3
Средние РМ-С10, РМ-С10м	ТМ	0…0,6 / 1 / 1,6 / 2,5
	ТМВ	−0,1…0,5 / 0,9 / 1,5 / 2,4
	РПД-И	0…0,6 / 1 / 1,6 / 2,5
	РПД-ИВ	−0,1…0,5* / 0,9 / 1,5 / 2,4
	ЦМ-И	0…0,6 / 1 / 1,6 / 2,5
	ЦМ-ИВ	−0,1…0,5* / 0,9 / 1,5 / 2,4
	ЦМ-С-И	0…0,6 / 1 / 1,6 / 2,5
	ЦМ-С-ИВ	−0,1…0,5* / 0,9 / 1,5 / 2,4
Высокие РМ-В10, РМ-В10м	ТМ	0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	РПД-И	0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ЦМ-И	0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
	ЦМ-С-И	0…4 / 6 / 10 / 16 / 25 / 40 / 60

*Только для РМ-С10.

Диапазон рабочих температур, °C

В соответствии с выбранным средством измерений

Диаметр проходного отверстия, мм

Заливное отверстие

Низкие давления (РМ-Н11) — есть
Средние давления (РМ-С10, РМ-С10м) — нет
Высокие давления (РМ-В10, РМ-В10м) — нет

Разделительная жидкость

ПМС-20 (ГОСТ13032-77)

Объем, вытесняемый под действием максимального давления, мл

2,5

Дополнительная погрешность, вносимая разделителем

±0,5% (компенсируется настройкой средства измерений)

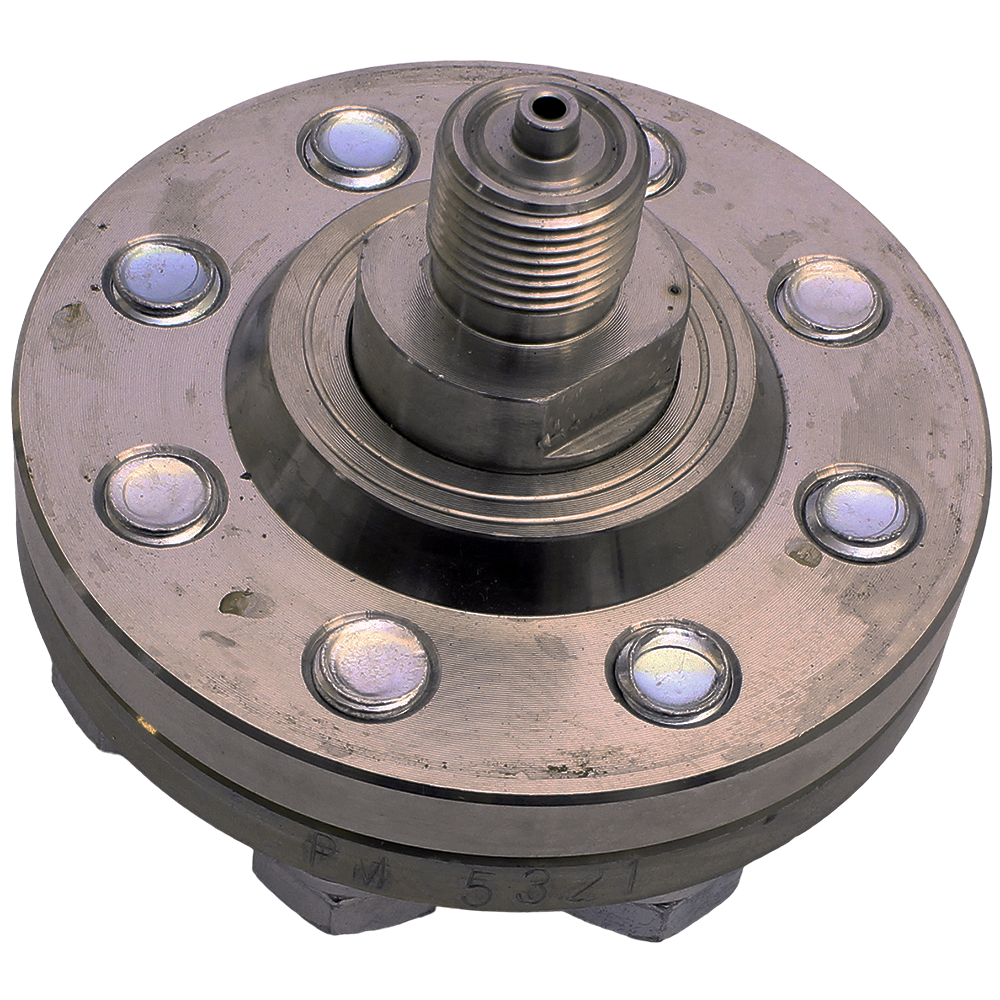

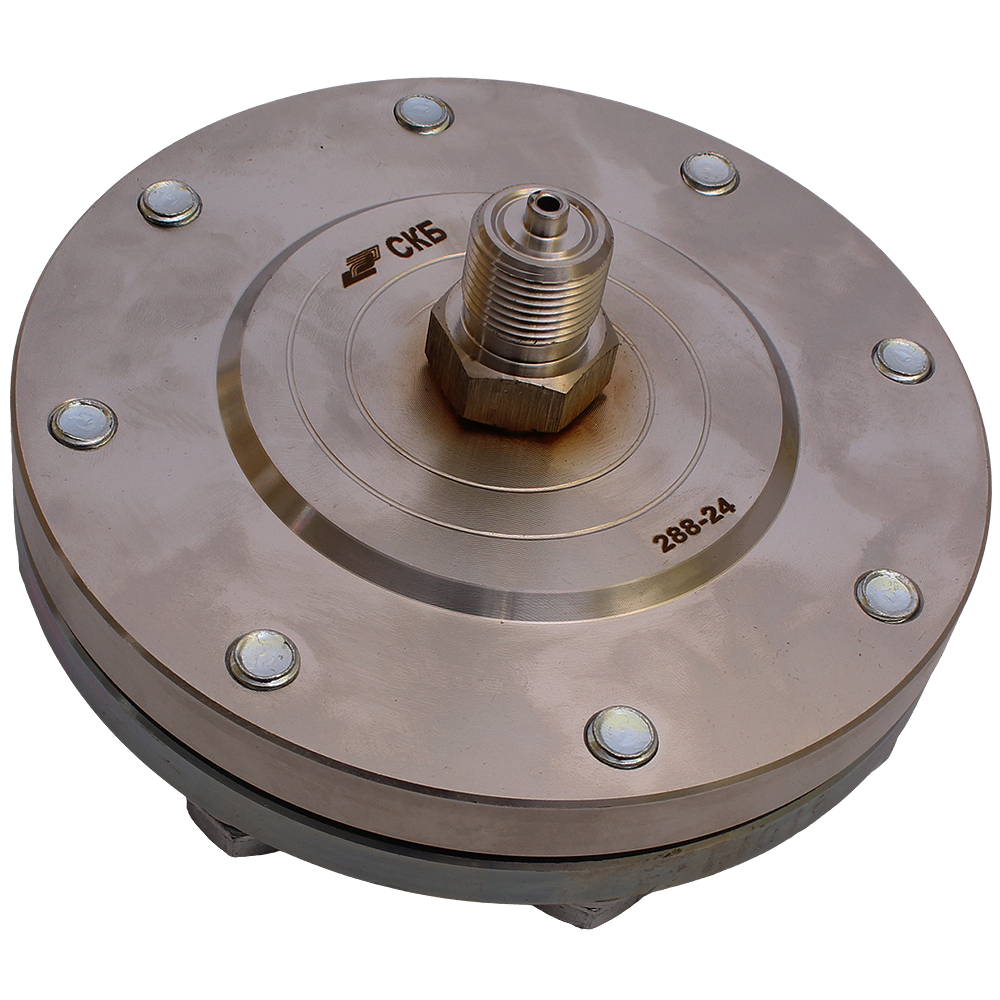

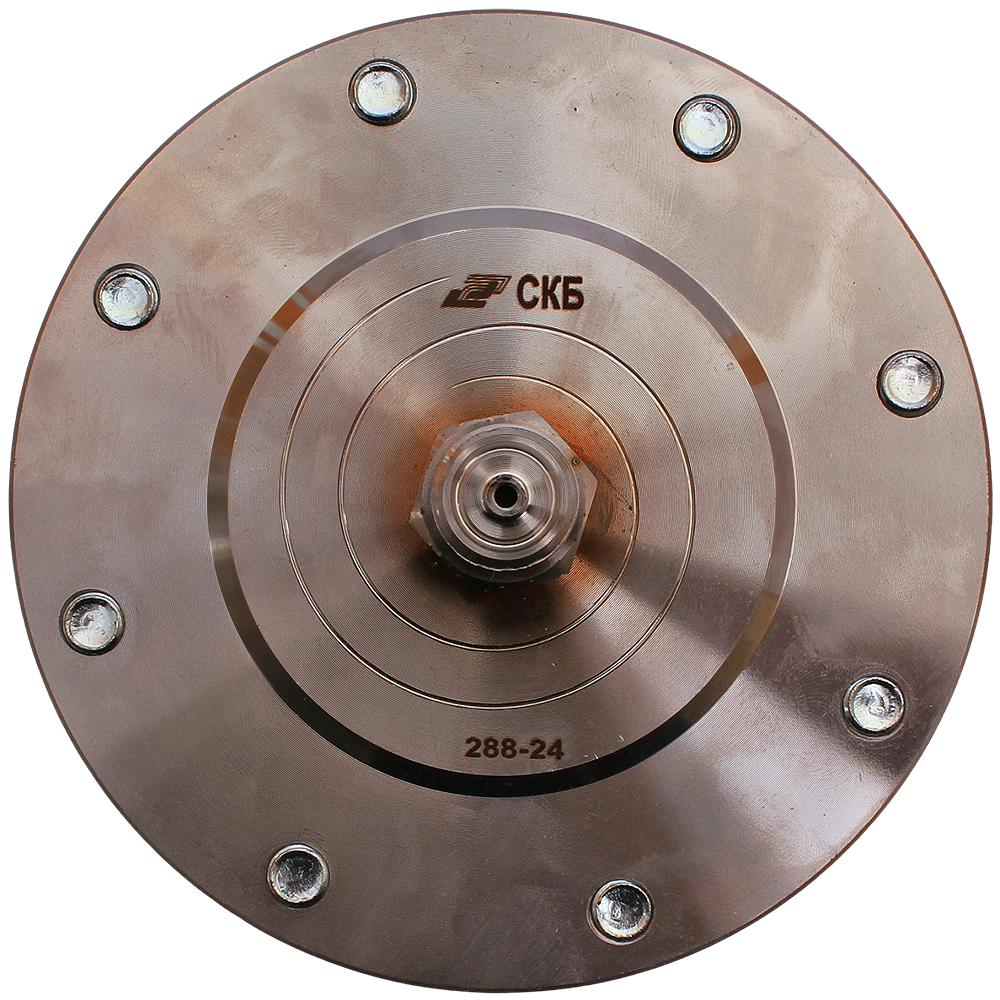

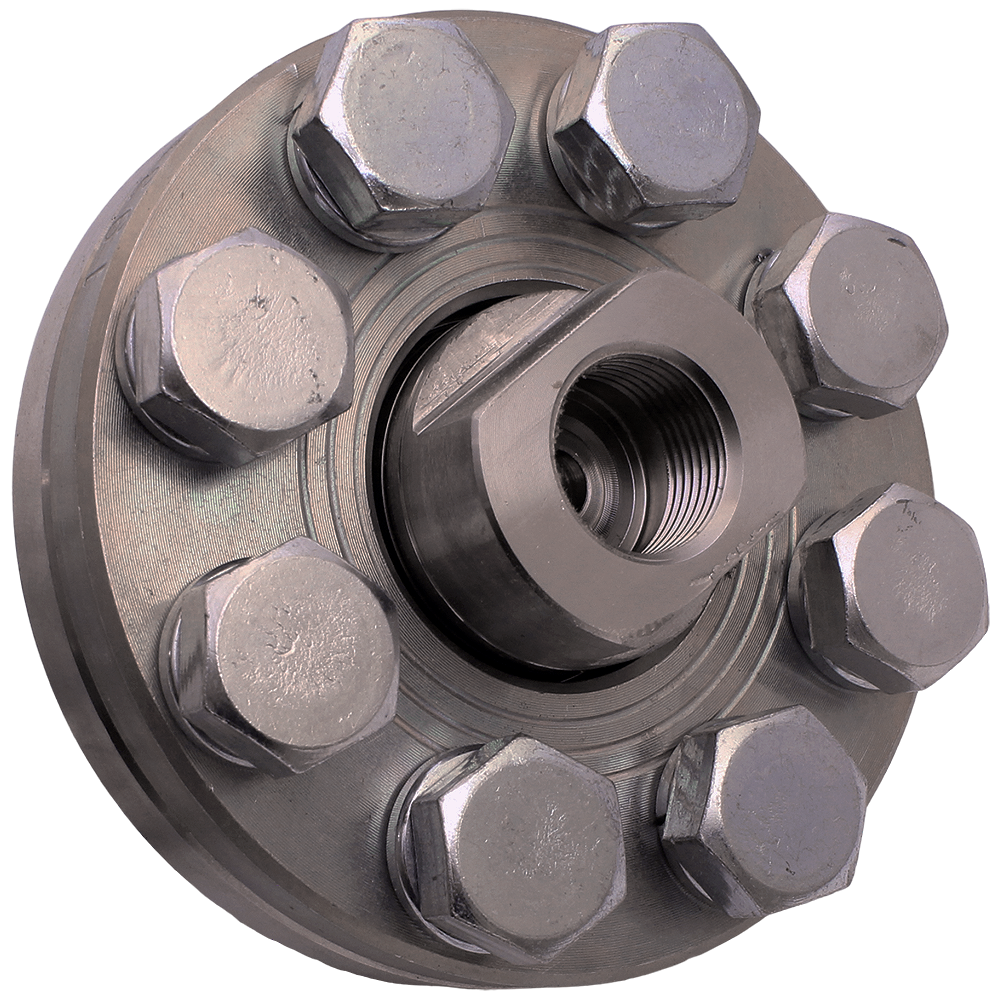

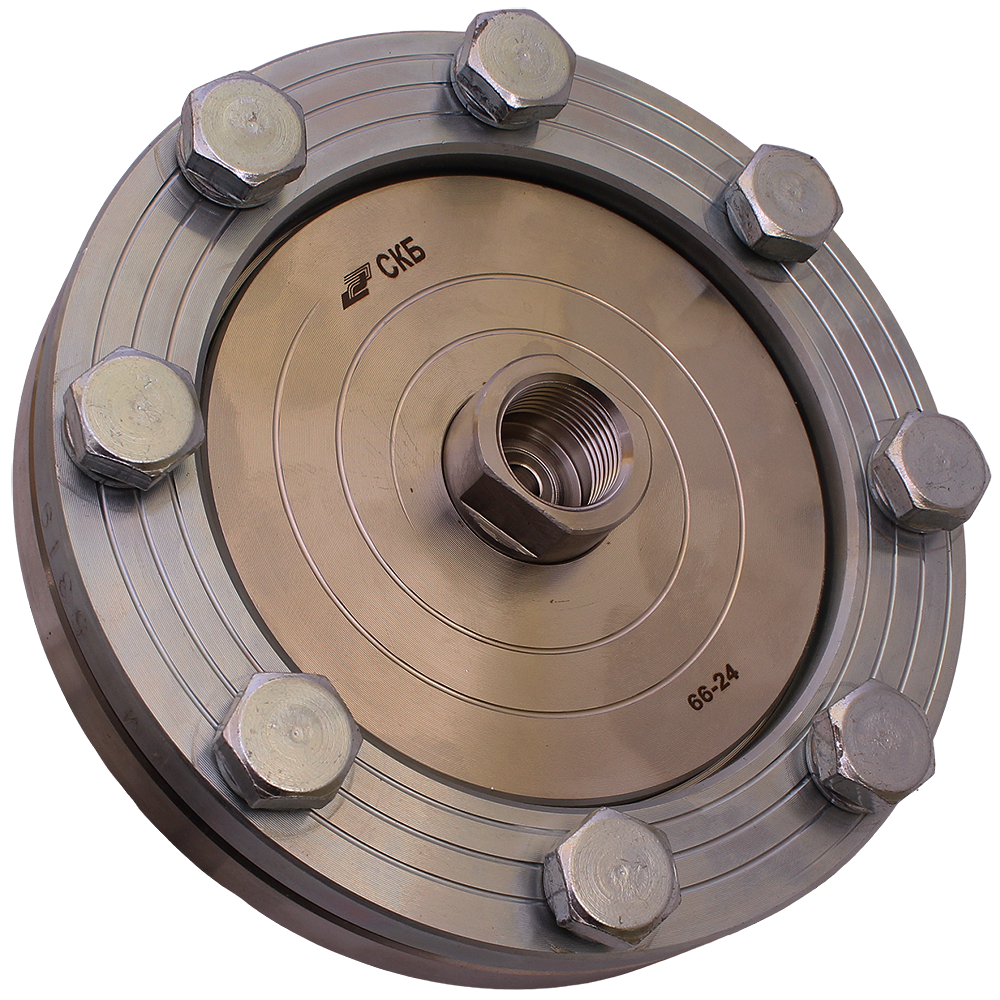

Мембранные разделители сред РМ-Н11, РМ-С10 и РМ-В10

Тип		Присоединение	Присоединение к средству измерений — к процессу
РМ-Н11	Ø97	штуцерное	внутренняя М20×1,5 — наружная М20×1,5 (G½)
РМ-С10, РМ-С10м	Ø97 / Ø88
РМ-В10, РМ-В10м	Ø77 / Ø58

Технические характеристики

Диапазон измерений (Пределы уставок)	См. таблицу
Материалы изготовления	Материал корпуса — нержавеющая сталь 08Х17Н13М2 (опция: возможны другие металлы); Мембрана — нержавеющая сталь 08Х17Н13М2 (опция: фторопластовое покрытие, тантал, монель, хастеллой)

Структура обозначения, пример заказа

РМ

G½

Резьба присоединения: G½; M20×1,5

Исполнение (габариты): без обозначения — стандартное; м — уменьшенное

Заливное отверстие: 0 — нет; 1 — есть

Присоединение: штуцерное

Диапазон давлений, МПа: Н — низкие; С — средние; В — высокие (см. таблицу)

Тип: разделитель мембранный

Стандартный комплект поставки

Варианты поставки:

без средства измерений;
в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТВ, ТМВ - кроме завальцованных, РПД-И, РПД-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И, ЦМ-С-ИВ);
в сборе с соединительным рукавом (длина 2 / 3 / 4 / 5 м)* и средствами измерений (ТМ, ТВ, ТМВ - кроме завальцованных, РПД-И).
*До 10 МПа.

Дополнительная комплектация, опции

Наименование услуги	Тип
Объединение разделителя с ТМ (ТВ, ТМВ)	Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных)
Объединение разделителя с ТМ (ТВ, ТМВ)	Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) и рукавом
Объединение разделителя с ЦМ-И, ЦМ-ИВ	Разделитель с ЦМ-И, ЦМ-ИВ (кл. т. 0,25 и ниже)
Объединение разделителя с ЦМ-С-И, ЦМ-С-ИВ	Разделитель с ЦМ-С-И, ЦМ-С-ИВ (кл. т. 0,25 и ниже)
Объединение разделителя с РПД-И, РПД-ИВ	Разделитель с РПД-И, РПД-ИВ
Объединение разделителя с РПД-И, РПД-ИВ	Разделитель с РПД-И и рукавом
Точечная фиксация сваркой комплектов	РМ с ТМ (ТВ, ТМВ) 21 серии
	РМ с ТМ (ТВ, ТМВ) 21 серии и соединительным рукавом
	РМ с ТМ (ТВ, ТМВ) 21 серии и отводом-охладителем
Дополнительное фторопластовое покрытие мембраны	РМ-Н11, РМ-С10 (РМ-В10 — под заказ)
Резьба присоединения NPT внутренняя — наружная	РМ
Ремонт комплектов с Разделителем, с повторным гидрозаполнением	Разделитель с ТМ (ТВ, ТМВ)
	Разделитель с РПД
