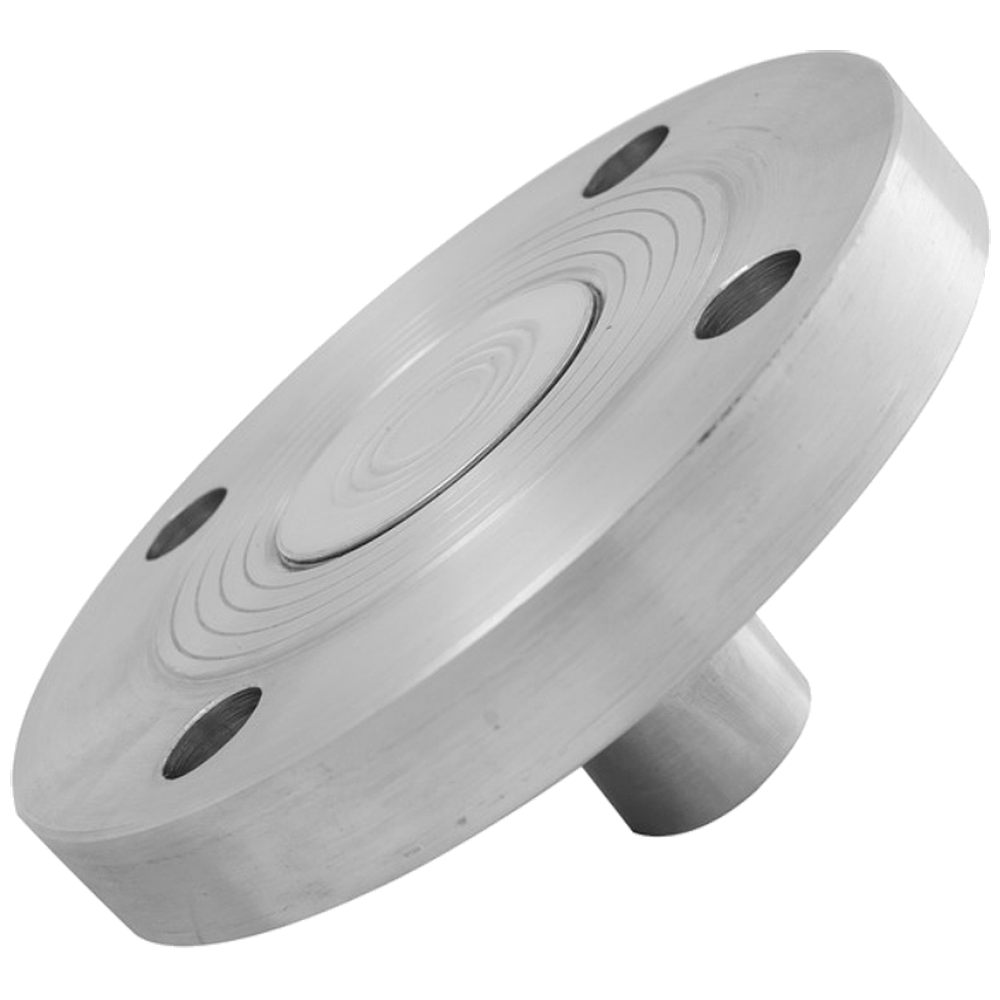

РМФО разделители мембранные фланцевые открытые

Скачать PDF

Присоединение к процессу: 1/2NPT, G1/2, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Открытые мембранные фланцевые разделители РМФО предназначены для отделения внутренней полости измерительного прибора (манометра, датчика давления) от измеряемой среды процесса.

Разделители РМФО изготавливаются в соответствии с ТУ 4212-001-62100924-2010.

Технические характеристики

Диапазон измерений (Пределы уставок)	от -0,1 до 0,25...4,0 МПа - для Ду15 (20, 25, 40, 50); от -0,1 до 0,16...4,0 МПа - для Ду80
Материалы изготовления	Фланец — сталь нержавеющая 03Х17Н13М2 (316L), Тантал, Титан; Мембрана измерительная — сталь нержавеющая 03Х17Н13М2 (316L), Тантал, Титан
Габаритные размеры	15; 20; 25; 40; 50; 80 мм (диаметр условный)
Вес	1,3 кг

Структура обозначения, пример заказа

РМФО

DN50

PN40

М20х1,5

Исп.2 по ГОСТ 1815-80

316

316L

Дополнительные опции:
без дополнительных опций (стандартно, по умолчанию не указывается);
1 – ответный фланец с КМЧ;
2 – отчет спектрального анализа материалов изделия;
3 – снимок рентгенографического контроля сварных

Материал мембраны + покрытие (см. варианты исполнений)

Материал фланца:
316 - сталь нержавеющая 08Х17Н13М2 (SS 316);
304 - сталь нержавеющая 08Х18Н10 (SS 304);
12X - сталь нержавеющая 12Х18Н10Т;
316L - сталь нержавеющая 03Х17Н13М2 (SS 316L)

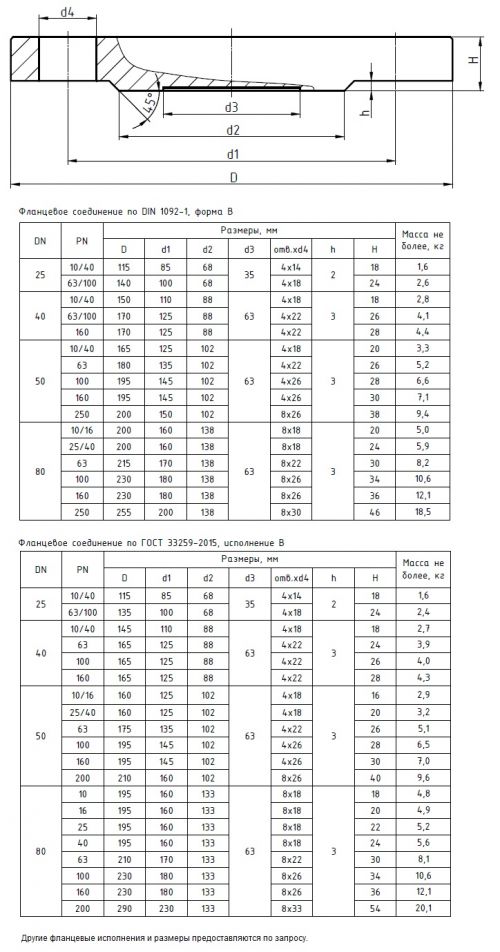

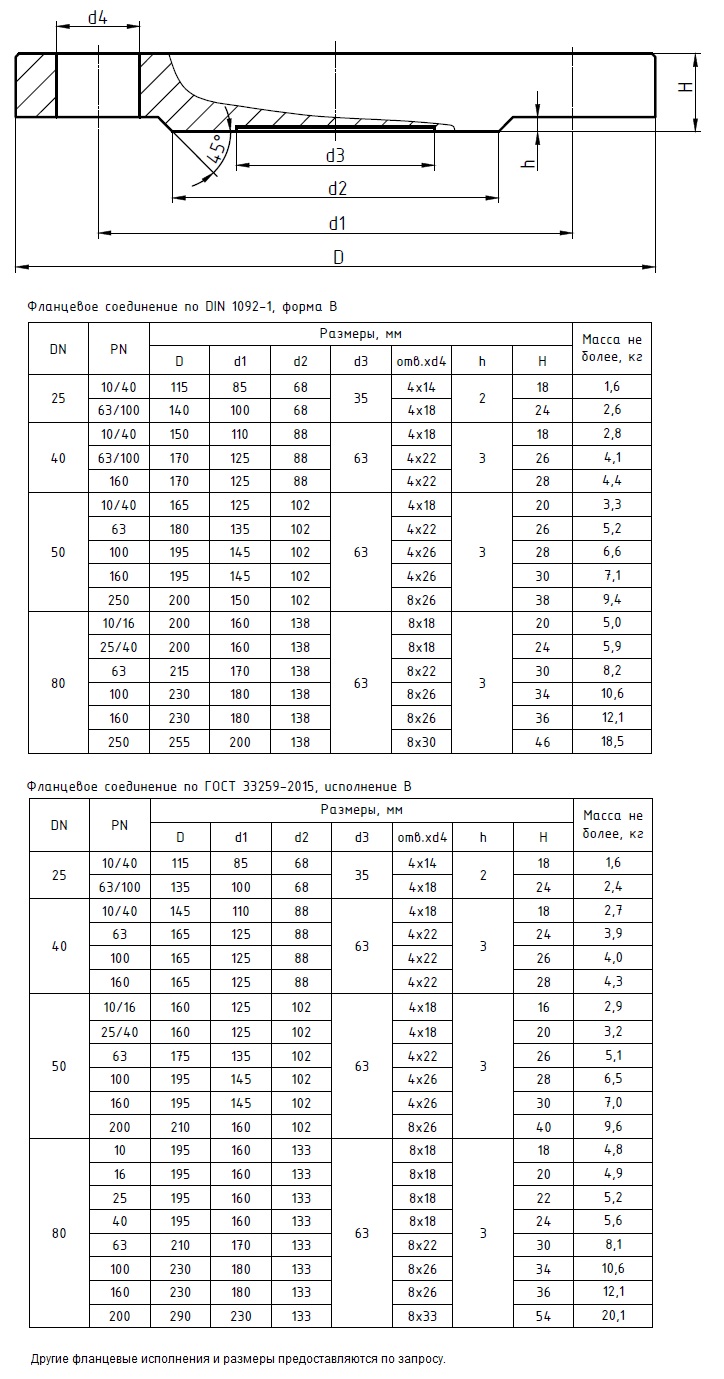

Присоединение к процессу:
DIN 2501;
DIN 1092-1;
ANSI B16.5;
исполнения 1, 2, 3, 4, 5, 6, 7, 8, 9 (ГОСТ 12815-80);
исполнения A, B, C, D, E, F, L, M, K, J (ГОСТ 33259-2015)

Присоединение к прибору: М20х1,5; G1/2; 1/2NPT

Давление условное: PN10; PN16; PN25; PN40; PN63; PN100; PN160; PN200; PN250

Диаметр условный (в дюймах): DN15 (1/2”); DN20 (3/4”); DN25 (1”); DN40 (1 1/2”); DN50 (2”); DN65 (5/2”); DN80 (3”); DN100 (4”); DN125 (5”); DN150 (6”)

Тип: РМФО

Варианты исполнений

Разделительная жидкость (предлагается производителем, может корректироваться заказчиком):

силиконовая жидкость ПМС-200 (ГОСТ 13032-77) или аналог;
масло для пищевой промышленности L-1232FM (допуск пищевого стандарта NSF-H1) или аналог;
специальная низкотемпературная жидкость до -100°C;
специальное высокотемпературное масло до +410°C;
другая разделительная жидкость по запросу.

Материал мембраны + покрытие:

316L - сталь нержавеющая 03Х17Н13М2 (SS 316L) + без доп. покрытия;
316L+Teflon - сталь нержавеющая 03Х17Н13М2 (SS 316L) + Teflon (PTFE);
316L+PFA - сталь нержавеющая 03Х17Н13М2 (SS 316L) + PFA;
316L+G - сталь нержавеющая 03Х17Н13М2 (SS 316L) + золото;
Monel - Монел 400;
Titan – титан;
Tantal – тантал;
Hastelloy - хастеллой С276.

Дополнительная комплектация, опции

Специальный материал мембраны;
Ответная часть (ответный фланец под приварку к трубе или с резьбовым креплением к процессу);
Герметизирующая прокладка;
Высокие давления - PN160;
Фторполимерное (на основе PTFE и PFA) антикоррозионное (30-40мкм) покрытие мембраны и корпуса разделителя.
