РМТ разделители мембранные с тубусом

Скачать PDF

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

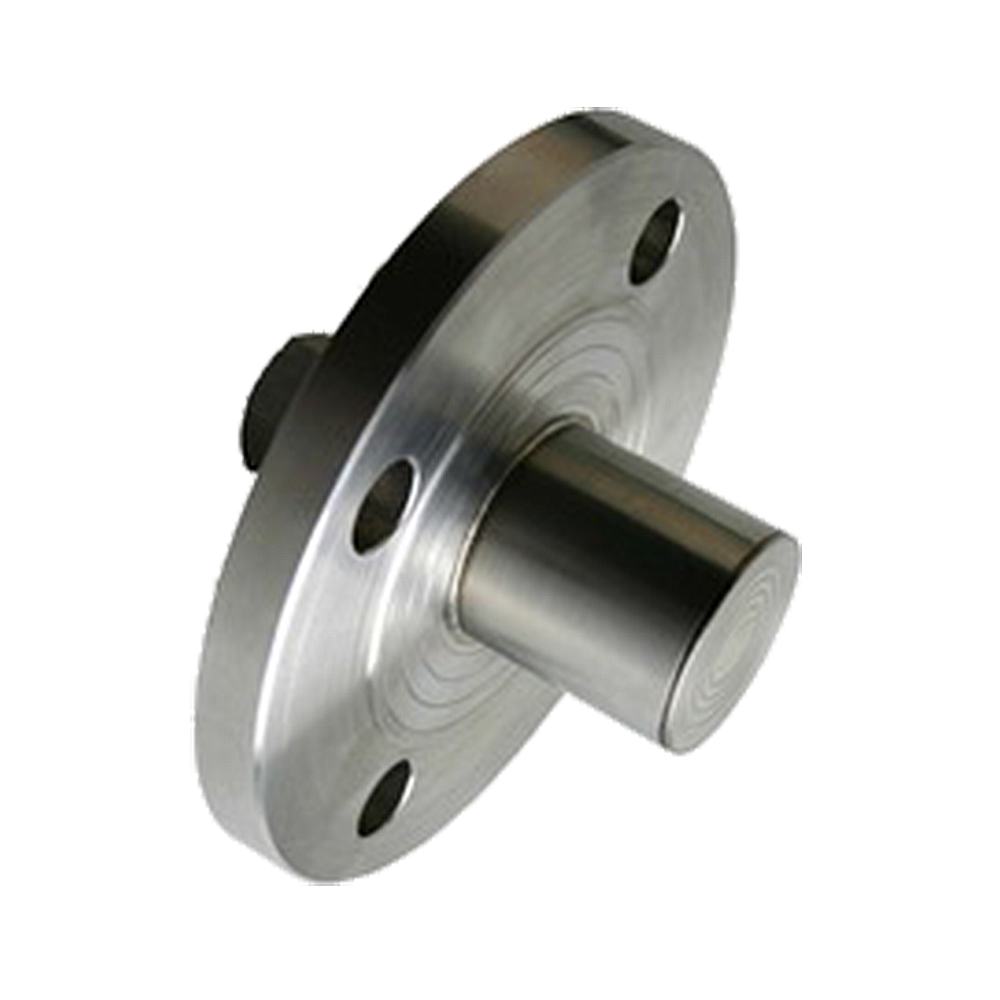

Мембранные фланцевые разделители с тубусом РМТ предназначены для отделения внутренней полости измерительного прибора (манометра, датчика давления) от измеряемой среды процесса.

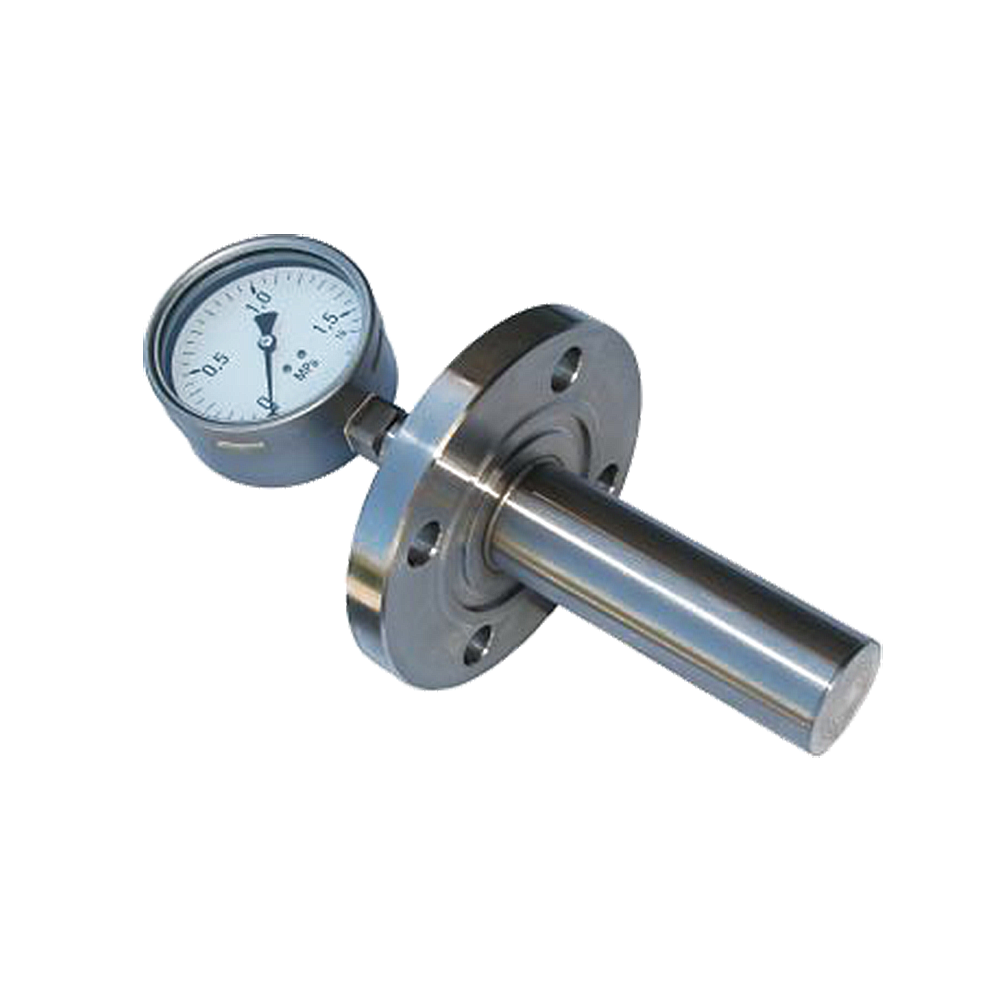

Конструкция разделителя РМТ имеет выносной неподвижный тубус, на тыльной стороне которого находится мембрана.

Разделители РМТ изготавливаются в соответствии с ТУ 4212-001-62100924-2010.

Технические характеристики

Диапазон измерений (Пределы уставок)	от -0,1 до 0,25...4,0 МПа - для Ду50; от -0,1 до 0,16...4,0 МПа - для Ду80
Материалы изготовления	Фланец — сталь нержавеющая 08Х17Н13М2Т (316Ti), 03Х17Н13М2 (316L), Тантал, Титан; Мембрана разделительная — сталь нержавеющая 03Х17Н13М2 (316L), Тантал, Титан
Габаритные размеры	50, 80 мм — диаметр условный; 50, 100, 150 или 200 мм — длина тубуса
Вес	0,360 кг

Структура обозначения, пример заказа

РМТ

DN50

150

PN16

G1/2

Исп.4 по ГОСТ 1815-80

316

316L

Дополнительные опции:
без дополнительных опций (стандартно, по умолчанию не указывается);
1 – ответный фланец с КМЧ;
2 – отчет спектрального анализа материалов изделия;
3 – снимок рентгенографического контроля сварных

Материал мембраны + покрытие (см. варианты исполнений)

Материал фланца:
316 - сталь нержавеющая 08Х17Н13М2 (SS 316);
304 - сталь нержавеющая 08Х18Н10 (SS 304);
12X - сталь нержавеющая 12Х18Н10Т;
316L - сталь нержавеющая 03Х17Н13М2 (SS 316L)

Присоединение к процессу:
DIN 2501;
DIN 1092-1;
ANSI B16.5;
исполнения 1, 2, 3, 4, 5, 6, 7, 8, 9 (ГОСТ 12815-80);
исполнения A, B, C, D, E, F, L, M, K, J (ГОСТ 33259-2015)

Присоединение к прибору: М20х1,5; G1/2; 1/2NPT

Давление условное: PN10; PN16; PN25; PN40; PN63; PN100; PN160; PN200; PN250

Длина тубуса, мм: 50; 150; 100; 150; 200

Диаметр условный (в дюймах): DN15 (1/2”); DN20 (3/4”); DN25 (1”); DN40 (1 1/2”); DN50 (2”); DN65 (5/2”); DN80 (3”); DN100 (4”); DN125 (5”); DN150 (6”)

Тип: РМТ

Варианты исполнений

Разделительная жидкость (предлагается производителем, может корректироваться заказчиком):

силиконовая жидкость ПМС-200 (ГОСТ 13032-77) или аналог;
масло для пищевой промышленности L-1232FM (допуск пищевого стандарта NSF-H1) или аналог;
специальная низкотемпературная жидкость до -100°C;
специальное высокотемпературное масло до +410°C;
другая разделительная жидкость по запросу.

Материал мембраны + покрытие:

316L - сталь нержавеющая 03Х17Н13М2 (SS 316L) + без доп. покрытия;
316L+Teflon - сталь нержавеющая 03Х17Н13М2 (SS 316L) + Teflon (PTFE);
316L+PFA - сталь нержавеющая 03Х17Н13М2 (SS 316L) + PFA;
316L+G - сталь нержавеющая 03Х17Н13М2 (SS 316L) + золото;
Monel - Монел 400;
Titan – титан;
Tantal – тантал;
Hastelloy - хастеллой С276

Дополнительная комплектация, опции

Ответная часть;
Исполнение для высоких давлений - от 6 до 60 МПа;
Фторполимерное (на основе PTFE и PFA) антикоррозионное (30-40 мкм) покрытие мембраны и корпуса разделителя.
