Соединения медных труб с развальцовкой

Скачать PDF

Присоединение к процессу: G1/2, R1/2, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Соединения медных труб с развальцовкой предназначены для соединения (разветвления) развальцованных концов медных труб к аппаратам, отборным устройствам давления и принадлежностей к ним. Соединения труб медных с развальцовкой являются арматурой для датчиков давления.

Разделяют три конструктивных исполнения соединений медных труб с развальцовкой:

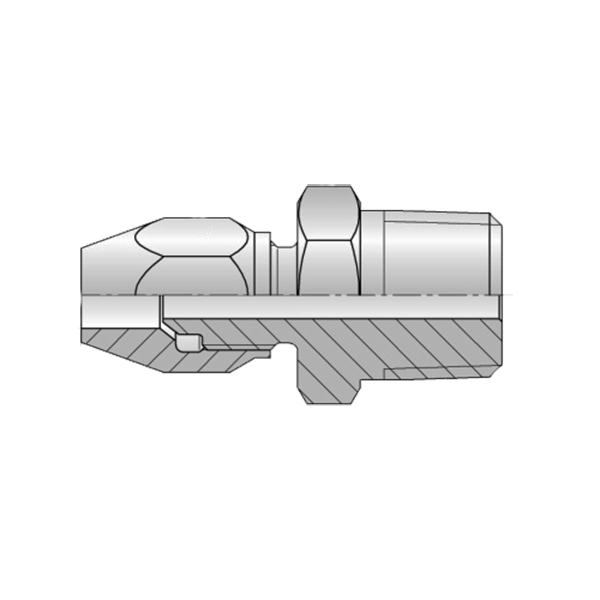

СМВ - соединение медных труб с развальцовкой ввертное.

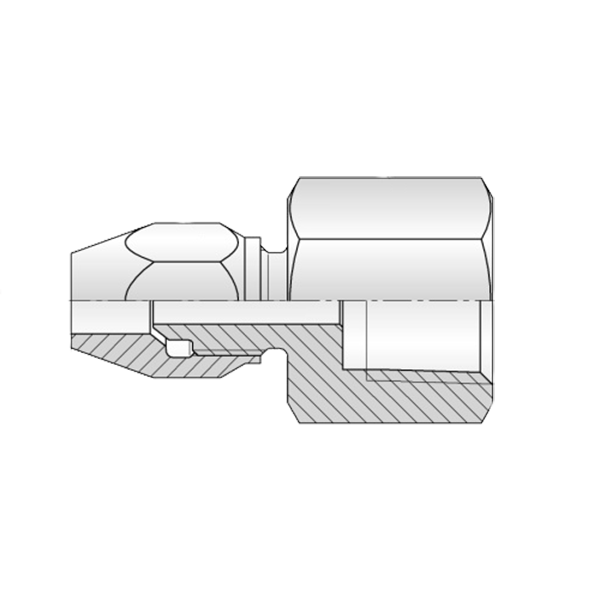

СМН - соединение медных труб с развальцовкой навертное.

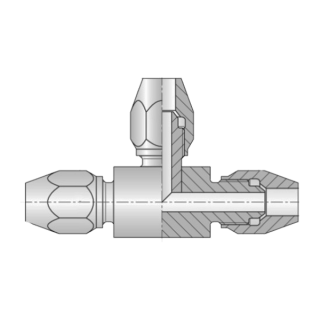

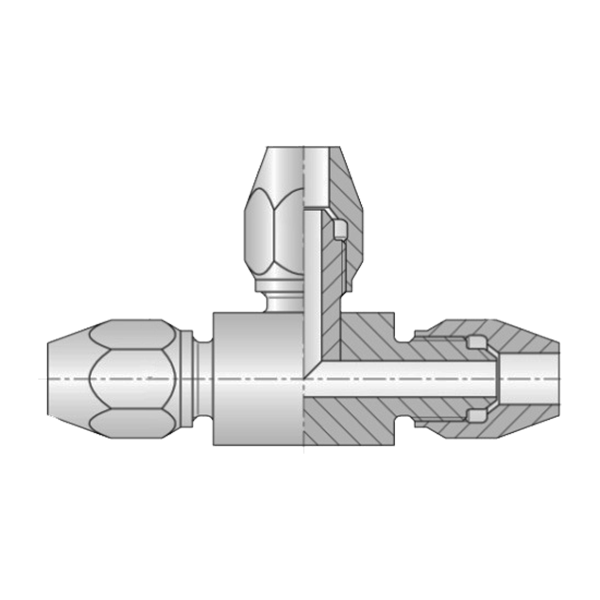

СМТ - соединение медных труб с развальцовкой тройниковое.

Технические характеристики

Максимальное рабочее давление

6,3 МПа

Материалы изготовления

Сталь 20

Сталь 20 с цинковым покрытием

Сталь 12Х18Н10Т

Структура обозначения, пример заказа

СМВ

-8

-М20х1,5

-А

Материал изготовления:
А - сталь 20
Ац - сталь 20 с цинковым покрытием
Б - сталь 12Х18Н10Т

Монтажная резьба

Диаметр присоединяемой трубы (6, 8, 10, 12, 14 мм)

Тип соединения:
СМВ - соединение медных труб с развальцовкой ввертное
СМН - соединение медных труб с развальцовкой навертное
СМТ - соединение медных труб с развальцовкой тройниковое

Скачать документацию

Соединения медных труб с развальцовкой. Конструктивные исполнения.
