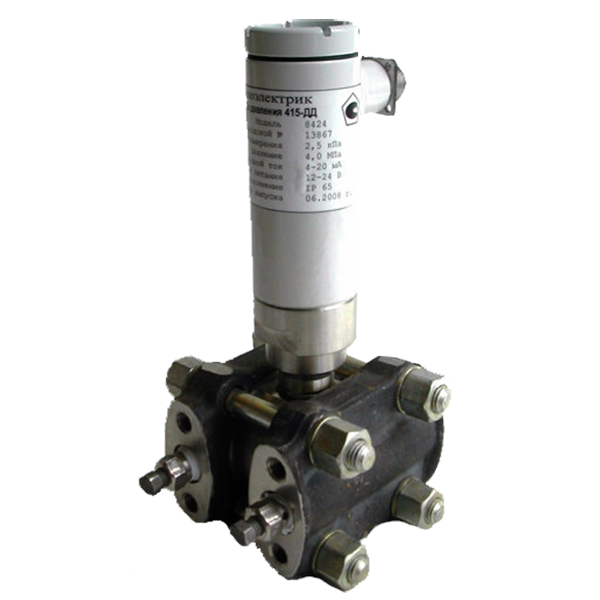

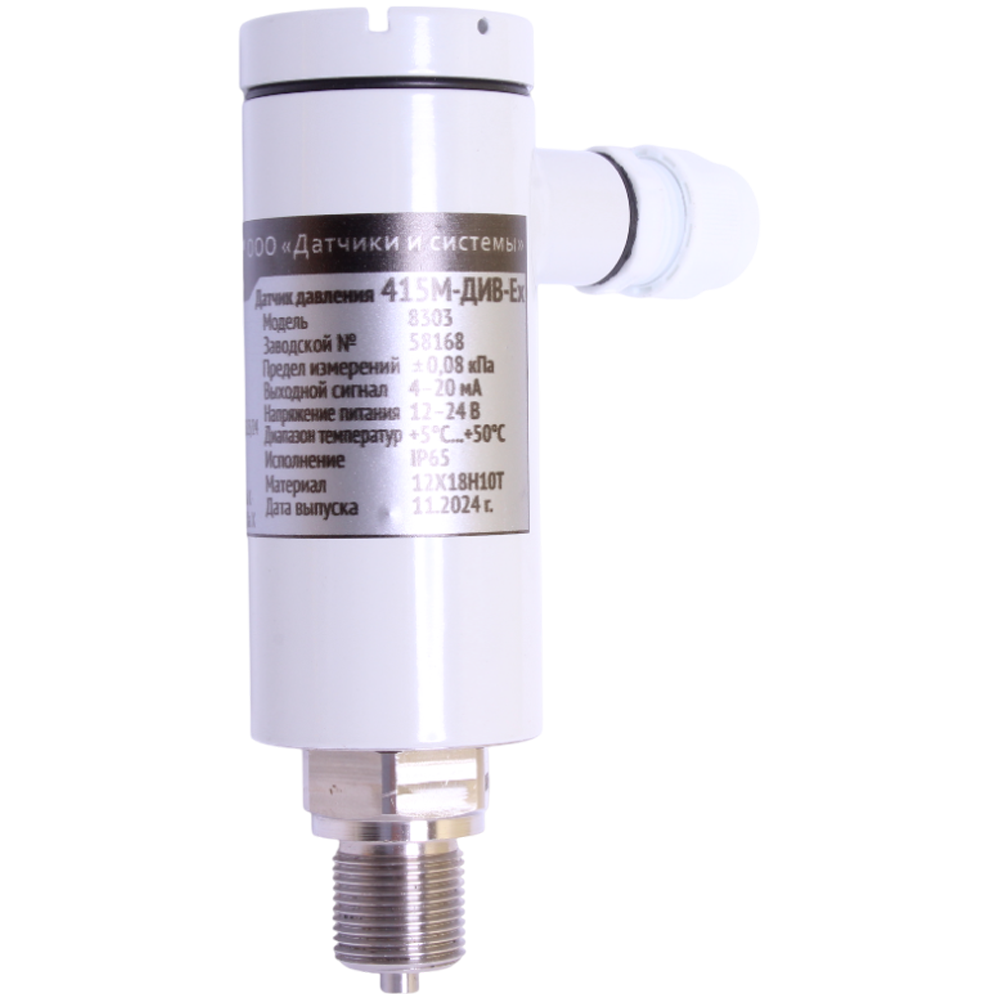

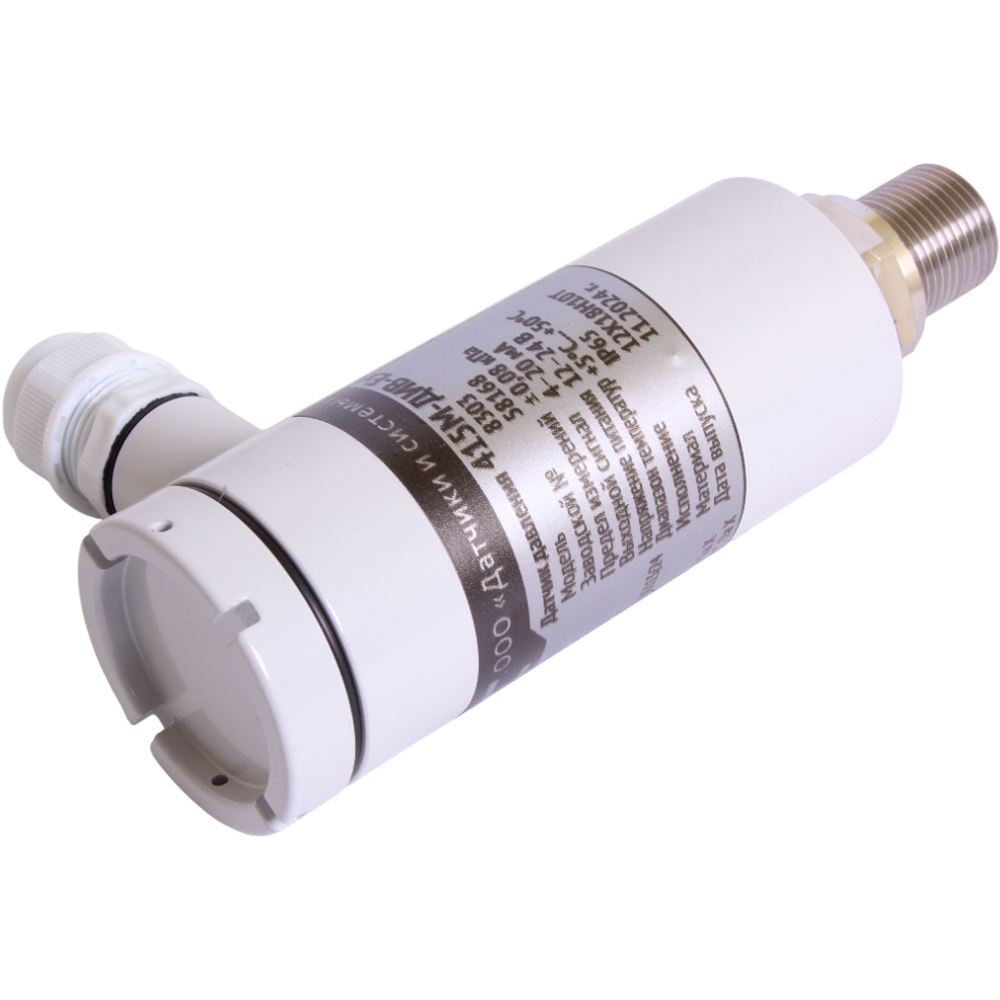

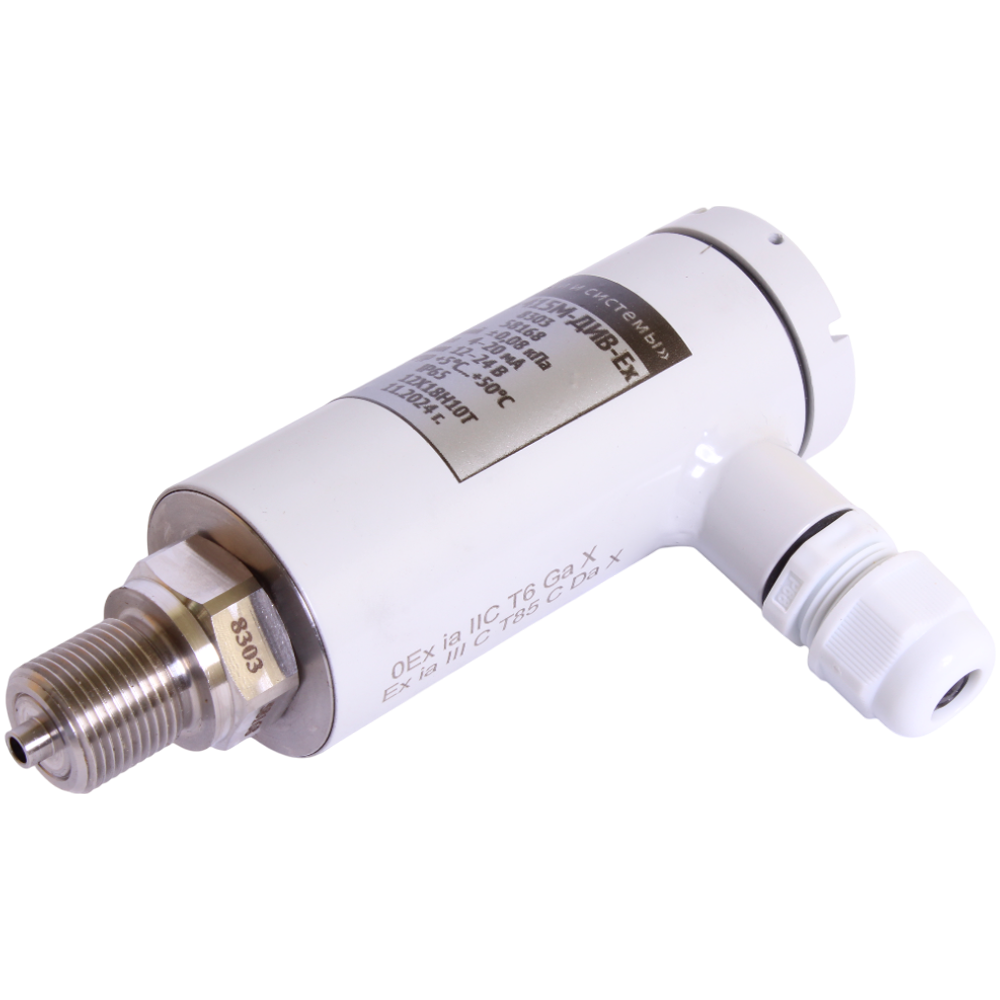

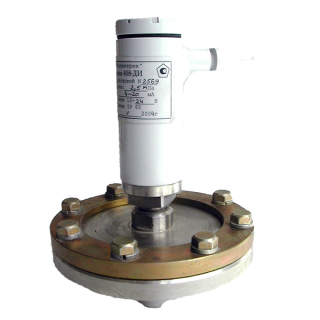

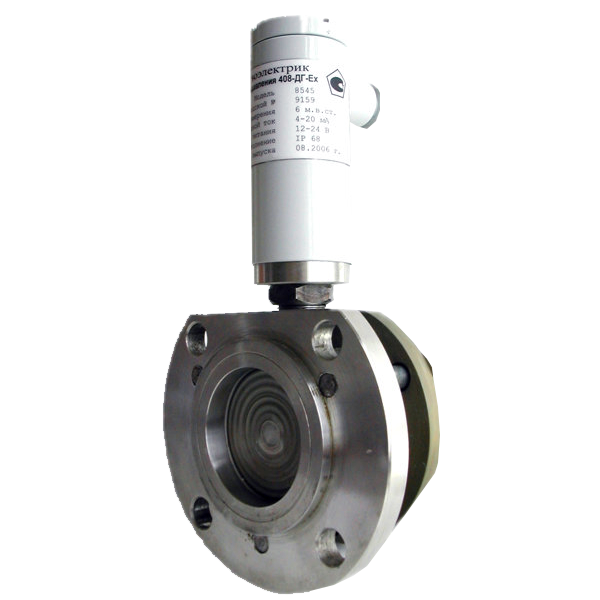

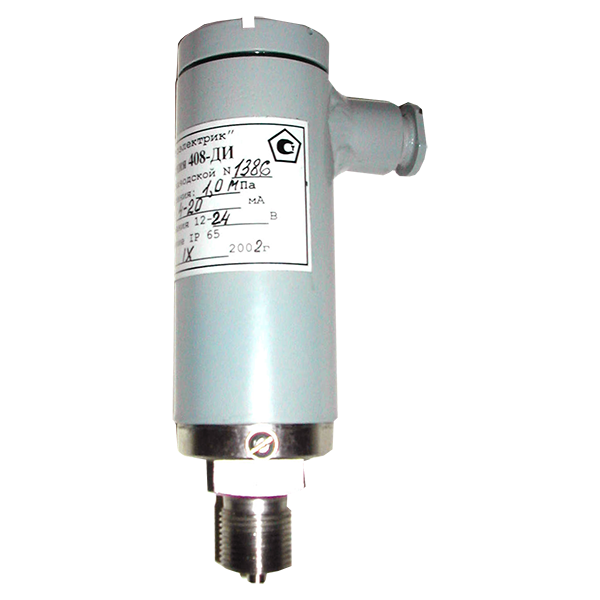

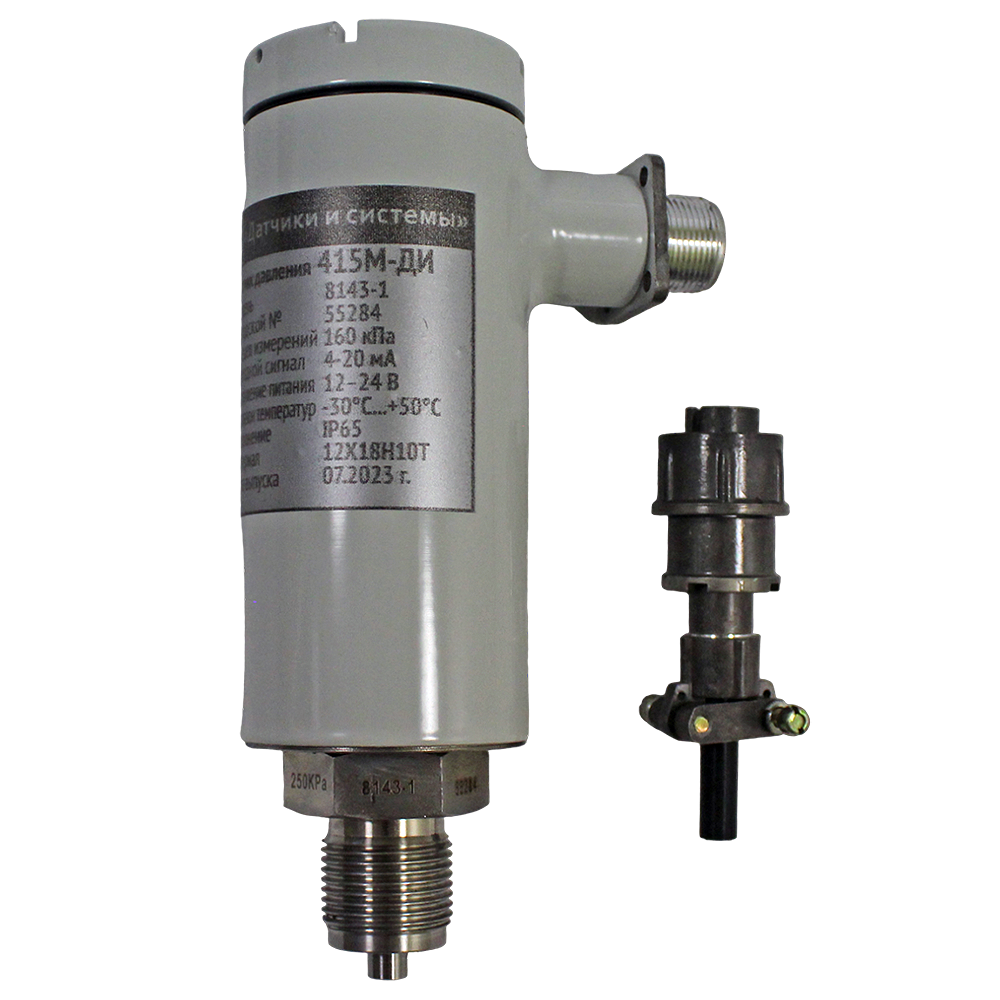

415М датчики давления многопредельные модели 8ХХХ

415М датчики давления многопредельные модели 8ХХХ

Скачать PDF

Вид давления: Абсолютное давление, Гидростатическое давление, Дифференциальное давление, Избыточное давление, Избыточное давление-разрежение, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Пар

Выходной сигнал: Напряжения 0,4-2 В, Токовый 0-5 мА, Токовый 4-20 мА

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: 1ExiaIICT5, 1ExibIICT5

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики давления 415М модели 8ХХХ представляют собой микропроцессорные многопредельные компактные преобразователи давления, допускающие перестройку пределов измерения по заводским уставкам.

Датчики давления 415 М модельного ряда 8ХХХ имеют уменьшенные габариты и микропроцессорный электронный блок (без индикатора) с упрощенной возможностью перенастройки на 8 пределов измерений: выходные сигналы: - постоянного тока, мА: 0-5 и 4-20; - напряжения, В: 0,4-2, 0-5 и 0-10; - цифровые выходные сигналы на базе интерфейсов RS-485 и USART с протоколом обмена Modbus, HART, USB, а также по радиоканалу; электронное демпфирование выходного сигнала; релейный управляющий сигнал архивирование в энергонезависимой памяти.

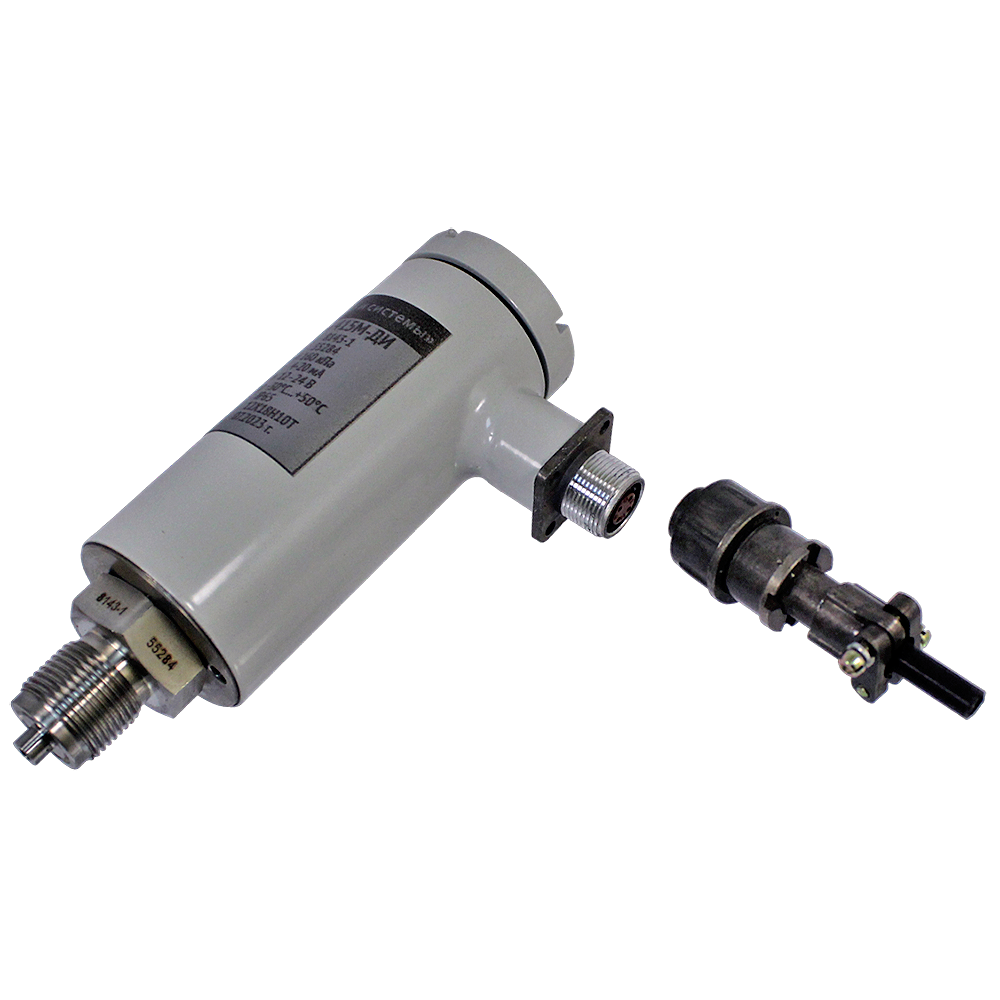

Подключение кабеля датчиков моделей 8ХХХ осуществляется к внутренней клеммной колодке или внешнему разъему.

Преимущества датчиков 415М (8ХХХ):

Перенастройка на 8 стандартных пределов измерения, а также предел пользователя.
Оперативная установка "нуля".
Выбор зависимости выходного сигнала от входной величины (линейно-возрастающая, линейно-убывающая, пропорциональная квадратному корню).
Настройка времени усреднения выходного сигнала (демпфирование).
Коррекция погрешностей измерений с помощью встроенного микропроцессора.

Технические характеристики

Диапазон измерений (Пределы уставок)	ДИ - от 0,1 кПа до 250 МПа ДА - от 25 кПа до 16 МПа ДВ - от 0,1 кПа до 100 кПа ДИВ - от ±0,05 кПа до −0,1...2,4 МПа ДД - от 0,25 кПа до 2,5 МПа ДГ - от 0,25 м.в.ст. до 250 м в.ст.
Основная погрешность	±0,5 %; ±0,15 %; ±0,25 %
Температура контролируемой среды	-40...+80 °С
Климатическое исполнение (диапазон рабочих температур)	У2, УХЛ3.1
Исполнение по степени защиты	IP65
Питание	= 12 В, = 24 В

Структура обозначения, пример заказа

415М

-ДД

-Ex

-8424

-0,15

/10 кПа

-05

-Кр

-У

-М20

Присоединительный размер. По умолчанию – М20х1,5

Код наличия выходного релейного сигнала

Код характеристики преобразования:
Л - линейная (допускается не указывать);
Кр – корнеизвлекающая;
Х - иная характеристика преобразования (опция), данные указываются в текстовом дополнениии

Код выходного сигнала

Верхний предел измерений и единицы измерений

Предел основной допускаемой погрешности: 0,15%; 0,25%; 0,5%

Модель, зависит от вида измеряемого давления и предела измерения датчика

Код исполнения:
Ex - взрывозащищенное;
К – кислородное;
для обыкновенного код не указывается.

Измеряемый параметр

Модель

Варианты исполнений

Подробные параметры существующих моделей датчиков давления, расшифровка кодов для заказа и другая дополнительная информация указана в руководстве по эксплуатации.

Стандартный комплект поставки

Датчик – 1 шт.
Кабельная часть разъема (при исполнении с разъемом).
Комплект монтажных частей (по заказу).
Паспорт 4.15.00.000 ПС – 1 экз.
Руководство по эксплуатации 4.15.00.000 РЭ -1 экз.
Инструкция по настройке.

Для партии датчиков давления, направляемых в один адрес, допускается прилагать РЭ и ИН по 1 экз. на каждые 10 датчиков или другое число по согласованию с потребителем

Дополнительная комплектация, опции

Комплект монтажных частей.
Источник питания и/или барьером искрозащиты.
