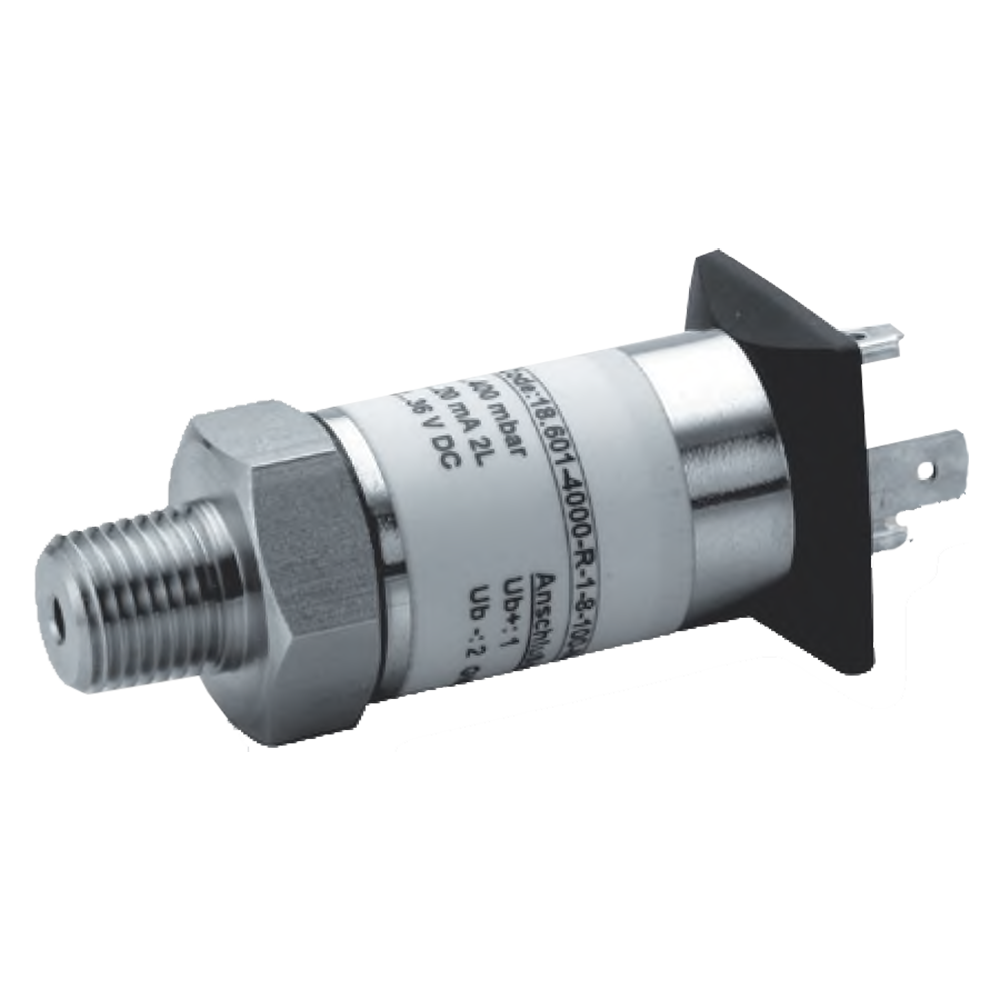

DMP330F датчики избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Пар

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: G1/2, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчик избыточного давления DMP 330F разработан для применения в сфере жилищно-коммунального хозяйства, где нужны недорогие, надёжные и точные датчики.

Датчик обеспечивает пропорциональное преобразование давления рабочей среды в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) с погрешностью 0,5% от диапазона измерения. Корпус датчика DMP 330F изготовлен из нержавеющей стали.

Многодиапазонные исполнения датчика DMP 330F
Датчик может быть изготовлен в многопредельном (трехдиапазонном или двухдиапазонном) исполнении. Так, при изготовлении в трехдиапазонном исполнении, датчик калибруется одновременно на три диапазона, например: 6 бар, 10 бар и 16 бар. Любой из предустановленных в датчике диапазонов может быть выбран в качестве рабочего при отгрузке, а затем, в процессе эксплуатации, датчик может быть переключен для работы в другом диапазоне. Многодиапазонные датчики проходят метрологическую поверку сразу на все предустановленные диапазоны, и она остается действительной в течение всего межповерочного интервала для любого из предустановленных диапазонов. Для переключения диапазонов в преобразователе давления используется конфигуратор ADAPT-100, который позволяет переключаться между предустановленными диапазонами, а также поддерживает функцию корректировки нуля, что позволяет корректировать метрологические характеристики датчика как в процессе эксплуатации, так и перед вторичными метрологическими поверками.

Крупносерийные исполнения датчика DMP 330F
Датчик выпускается как в стандартном исполнении, так и крупными сериями (складская программа) в трехдиапазонных исполненииях (6 бар, 10 бар и 16 бар) и (10 бар, 16 бар и 25 бар) с резьбами G½" и М20х1,5. Крупносерийные исполнения маркируются символом "s" (DMP 330Fs ) и характеризуются более привлекательной ценой и наличием на складе, поэтому мы рекомендуем заказывать датчики именно такого исполнения, если они удовлетворяют всем техническим требованиям заказчика.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-1,6 бар; 0-2,5 бар; 0-4 бар; 0-6 бар; 0-10 бар; 0-16 бар; 0-25 бар; 0-40 бар; 0-60 бар; 0-100 бар; 0-160 бар; 0-250 бар; 0-400 бар Для трехпредельного крупносерийного исполнения: 0-6 бар; 0-10 бар; 0-16 бар; 0-25 бар
Основная погрешность	±0,5%
Температурная погрешность	Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона не более 0,3%
Допустимая перегрузка (Перегрузочное давление)	4 бар; 10 бар; 20 бар; 40 бар; 100 бар; 200 бар; 400 бар; 800 бар Для трехпредельного крупносерийного исполнения: 40 бар
Температура контролируемой среды	-25...+125°C
Материалы изготовления	Нержавеющая сталь 08Х17Н13М2Т
Исполнение по степени защиты	IP65
Тип электроподключения	DIN 43650
Принцип действия	Тензометрический
Вес	0,12 кг

Структура обозначения, пример заказа

DMP 330F

-1601

-1

-100

-200

-02R

Код исполнения

Код механического присоединения

Код электрического присоединения

Код выходного сигнала

Код диапазона измерения и максимальной перегрузки

Наименование датчика

Стандартный комплект поставки

Датчик.
Руководство эксплуатации.
Паспорт.

Скачать документацию

DMP 330F датчики избыточного давления. Техническая документация.

DMP 330M, 330F датчики избыточного давления. Руководство эксплуатации.
