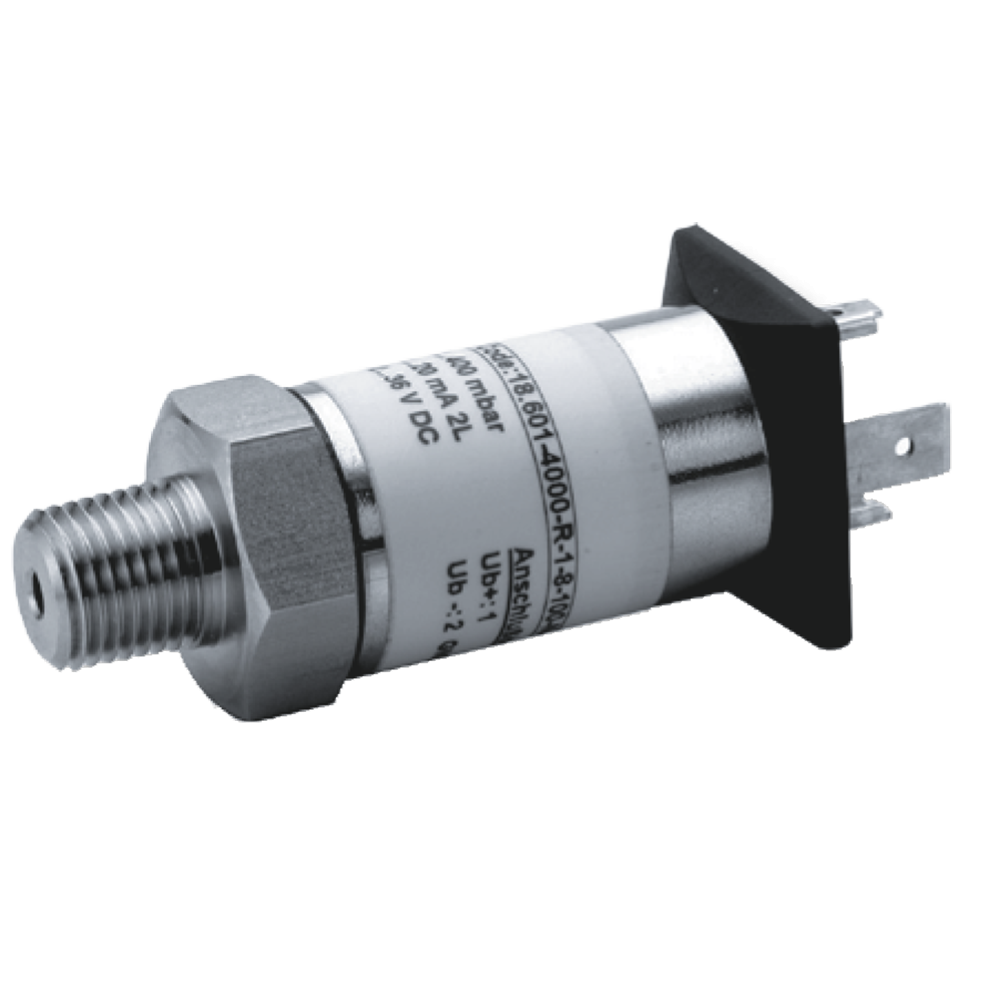

DMP330S датчики избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Хладоны

Выходной сигнал: Напряжения 0,5-4,5 В, Токовый 4-20 мА

Присоединение к процессу: G1/2, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчик избыточного давления DMP 330S разработан для применения в бюджетных проектах, где требуется сочетание точности измерения с высокой устойчивостью к перегрузкам. Стальная мембрана преобразователя давления позволяет ему уверенно противостоять не только статическим, но и динамическим перегрузкам (гидроударам). Сварное присоединение сенсора к корпусу датчика обеспечивает устойчивость к некоторым агрессивным средам, например, к хладагентам.

Области применения датчика DMP 330S: ЖКХ, насосные станции, холодильные установки и агрегаты, газовое пожаротушение, гидравлика, системы кондиционирования.

Многодиапазонные исполнения датчика DMP 330S
Датчик может быть изготовлен в многопредельном (трехдиапазонном или двухдиапазонном) исполнении. Так, при изготовлении в трехдиапазонном исполнении, датчик калибруется одновременно на три диапазона, например: 6 бар, 10 бар и 16 бар. Любой из предустановленных в датчике диапазонов может быть выбран в качестве рабочего при отгрузке, а затем, в процессе эксплуатации, датчик может быть переключен для работы в другом диапазоне. Многодиапазонные датчики ДМП 330 S проходят метрологическую поверку сразу на все предустановленные диапазоны, и она остается действительной в течение всего межповерочного интервала для любого из предустановленных диапазонов. Для переключения диапазонов используется конфигуратор ADAPT-100, который позволяет переключаться между предустановленными диапазонами, а также поддерживает функцию корректировки нуля, что позволяет корректировать метрологические характеристики датчика как в процессе эксплуатации, так и перед вторичными метрологическими поверками.

Крупносерийные исполнения датчика DMP 330Ss
Датчик выпускается как в стандартном исполнении, так и крупными сериями (складская программа) в трехдиапазонных исполненииях (6 бар, 10 бар и 16 бар) и (10 бар, 16 бар и 25 бар) с резьбами G½" и М20х1,5. Крупносерийные исполнения маркируются символом "s" (DMP 330Ss) и характеризуются более привлекательной ценой и наличием на складе, поэтому мы рекомендуем заказывать датчики именно такого исполнения, если они удовлетворяют всем техническим требованиям заказчика.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-1 бар; 0-1,6 бар; 0-2,5 бар; 0-4 бар; 0-6 бар; 0-10 бар; 0-16 бар; 0-25 Для трехпредельного крупносерийного исполнения: 0-6 бар; 0-10 бар; 0-16 бар; 0-25 бар
Основная погрешность	±0,5%
Температурная погрешность	Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона не более 0,3%
Максимальное рабочее давление	3 бар; 6 бар; 15 бар; 30 бар; 50 бар Для трехпредельного крупносерийного исполнения: 50 бар
Температура контролируемой среды	-40...+125°C
Материалы изготовления	Нержавеющая сталь 08Х17Н13М2Т и 03Х17H13M2
Исполнение по степени защиты	IP65
Тип электроподключения	DIN 43650
Принцип действия	Тензометрический
Вес	0,12 кг

Структура обозначения, пример заказа

DMP 330S

-1601

-1

-100

-200

-400

-02R

Код исполнения

Код уплотнения

Код механического присоединения

Код электрического присоединения

Код выходного сигнала

Код диапазона измерения и максимальной перегрузки

Наименование датчика

Стандартный комплект поставки

Датчик давления.
Руководство эксплуатации.
Паспорт.

Скачать документацию

DMP 330S датчики избыточного давления. Техническая документация.

DMP 330S датчики избыточного давления. Руководство эксплуатации.
