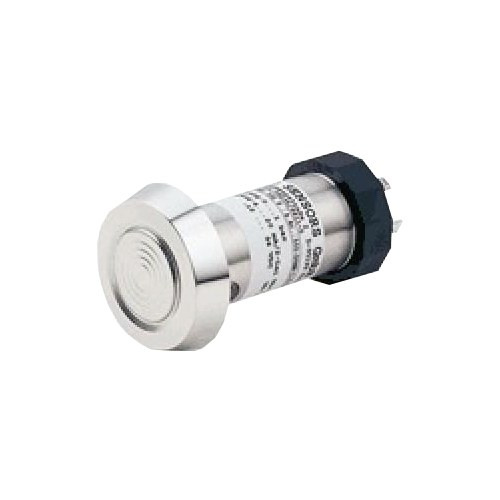

DMP331Pi датчики давления с торцевой мембраной

Скачать PDF

Вид давления: Абсолютное давление, Избыточное давление, Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, RS-232, RS-485, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 4-20 мА

Присоединение к процессу: G1, G1/2, G3/4, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT4, нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчик давления с торцевой мембраной DMP 331Pi предназначен для мониторинга технологических процессов путем пропорционального преобразования значения давления в электрический сигнал.

Конструктивной особенностью датчика является торцевая мембрана, позволяющая применять датчик для измерения давления в вязких субстанциях. Специальная конструкция преобразователя давления позволяет применять его для измерения давления в средах с температурой до 300°C.

Поставка датчика осуществляется с резьбовым соединением (дюймы), а также с соединением под зажим (Clamp) и трубным соединением (Dairy pipe). Использование датчика давления DMP 331Pi позволяет проводить измерения статического и динамического давления в ВПИ от 17 мбар до 35 бар (от 1,7 кПа до 3,5 МПа) в соответствии с DIN 16128. Также возможна поставка датчиков для заданного диапазона давлений.

Датчик пригоден для использования во всех средах неагрессивных к нержавеющей стали типа 1.4435 и 1.4301. В специальном исполнении с танталовым покрытием мембраны возможно измерение давления особо агрессивных сред (хлор и т.п.).

Наличие стандартизованных электрических сигналов на выходе, наряду с возможностью выбора механических вариантов крепления изделия, обеспечивают широкие возможности по применению датчика.

Преимущества и особенности датчика давления DMP331Pi:

Высокая линейность характеристик.
Долговременная стабильность калибровочных характеристик.
Различные варианты электрических и механических присоединений.
Высокая степень защиты от неправильного подключения, короткого замыкания и перепадов напряжения.
Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы.

Области применения датчиков DMP 331Pi:

Технологические операции.
Химическая промышленность.
Пищевая промышленность.
Целлюлозно-бумажная промышленность.
Особо агрессивное производство (хлор и т.п.).

Технические характеристики

Диапазон измерений (Пределы уставок)	Избыточное и абсолютное: 0...0,4 бар до 0…40 бар Разрежение: -1...0 бар
Основная погрешность	±1%
Допустимая перегрузка (Перегрузочное давление)	3-105 бар (в зависимости от модели датчика)
Температура контролируемой среды	-25...+300°C
Материалы изготовления	Нержавеющая сталь 1.4301 и 1.4435
Исполнение по степени защиты	IP65, IP67, IP68
Тип электроподключения	Разъем DIN 43650; Разъем Binder 723 (5-конт.); Разъем Buccanee
Принцип действия	Тензометрический
Вес	0,20 кг

Структура обозначения, пример заказа

DMP 331Pi

-500

-1001

-1

-200

-Z33

-1

-3

-2

Код заполняющей жидкости

Код уплотнения

Код материала мембраны

Код механического присоединения

Код электрического присоединения

Код основной погрешности

Код выходного сигнала

Код диапазона измерения и максимальной перегрузки

Тип измеряемого давления:

500 - избыточное;

501 - абсолютное

Наименование датчика

Стандартный комплект поставки

Датчик.
Руководство эксплуатации.
Паспорт.

Дополнительная комплектация, опции

Специальная конструкция с применением радиатора для измерения давления в средах с температурой до 300°C.
Корпус из нержавеющей стали для полевого монтажа.
Цифровой интерфейс RS-232,RS-485 для регулировки характеристик датчика (нулевая точка, диапазон, демпфирование).
Искробезопасное исполнение: 0ExiaIICT4.
Присоединение для клапана PASVE G 1".
Герметичное неразъемное кабельное соединение.
Малые габаритные размеры.
Изготовление датчиков с требуемыми характеристиками под заказ.
