DMP334 датчики высокого и сверхвысокого давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Пар

Выходной сигнал: Напряжения 0-10 В, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: G1/2, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT4, нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

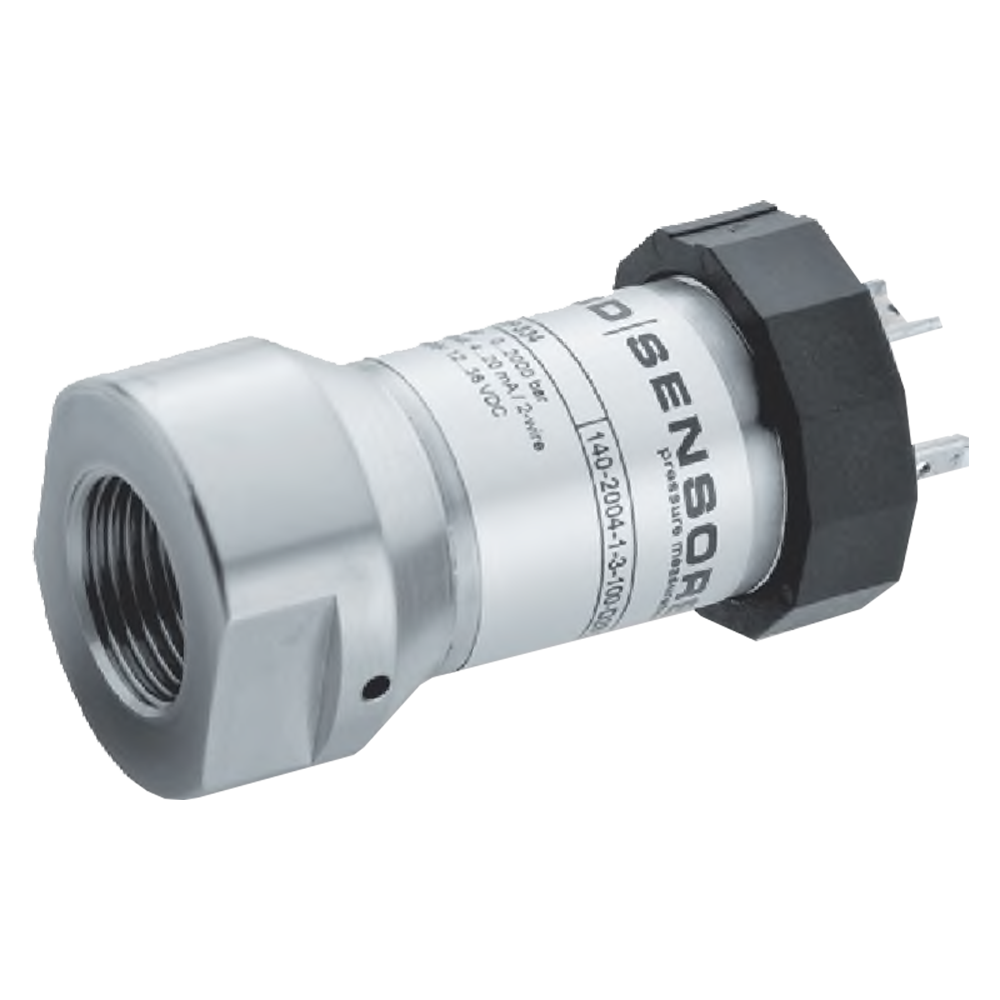

Датчик высокого и сверхвысокого давления DMP 334 разработан для тяжелых условий эксплуатации в гидравлическом оборудовании. Конструкция датчика полностью удовлетворяет высоким требованиям производителей гидравлических машин и оборудования по прочности.

Прочностные характеристики преобразователя давления DMP 334 в сочетании с высокими инструментальными параметрами, такими как долговременная стабильность калибровочных характеристик, предоставляют в распоряжение пользователя надежный и прочный датчик давления, который может применяться для решения широкого круга задач в гидравлике.

Чувствительный элемент из нержавеющей стали приварен к штуцеру.

Преимущества и особенности датчика давления DMP 334:

Быстрое время реакции.
Высокая линейность характеристик.
Долговременная стабильность калибровочных характеристик.
Высокая степень защиты от неправильного подключения, короткого замыкания и перепадов напряжения.
Прочная и надёжная конструкция для тяжелых условий эксплуатации, продолжительный срок службы.

Области применения датчика DMP 334:

Станки и обрабатывающие центры.
Гидравлические прессы.
Инжекционные прессовые машины.
Погрузочно-разгрузочное оборудование, подвижные гидравлические установки.
Подъемные механизмы.
Испытательные стенды.
Погрешность менее 1% ВПИ в температурном диапазоне -40...8140°С.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-600 бар; 0-1000 бар; 0-1600 бар; 0-2000 бар; 0-2200 бар
Основная погрешность	±0,35%
Температурная погрешность	Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона не более ±0,25%
Допустимая перегрузка (Перегрузочное давление)	800 бар; 1400 бар; 2200 бар; 2800 бар (в зависимости от модели датчика)
Температура контролируемой среды	-40...+140°C
Материалы изготовления	Нержавеющая сталь 1.4542 и 1.4404
Исполнение по степени защиты	IP65, IP67, IP68
Тип электроподключения	Разъем Binder 723 (5-конт.); Кабельный ввод PG7, включая 2 м кабеля; Разъем M12x1 (4-конт); Разъем Buccaneer; Разъем DIN 43650
Принцип действия	Тензометрический
Вес	0,20 кг

Структура обозначения, пример заказа

DMP 334

-140

-1004

-3

-400

-200

-2

-00R

Код исполнения

Код уплотнения

Код механического присоединения

Код электрического присоединения

Код основной погрешности

Код выходного сигнала

Код диапазона измерения и максимальной перегрузки

Тип измеряемого давления:

140 - избыточное

Наименование датчика

Стандартный комплект поставки

Датчик давления.
Руководство эксплуатации.
Паспорт.

Дополнительная комплектация, опции

Искробезопасное исполнение: 0ExiaIICT4.
Исполнения корпуса для полевых условий: герметичное неразъёмное кабельное соединение, малые габаритные размеры.
Изготовление датчиков с требуемыми характеристиками под заказ.

Скачать документацию

DMP 334 датчики высокого и сверхвысокого давления. Техническая документация.

DMP 304, DMP 331, DMP 333, DMP 334, DMP 343, DMP 331P, DMP 331i, DMP 331Pi, DMP 331K, LMP 331, LMP 331i, датчики давления. Руководство эксплуатации.
