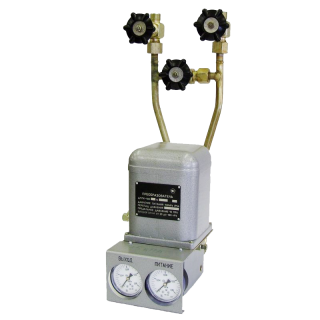

ДМПК-100М, ДМПК-100АМ преобразователи разности давлений пневматические

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М12х1,25

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Описание

Преобразователи разности давления ДМПК-100М и ДМПК-100АМ представляют собой мембранные пневматические компенсационные устройства для контроля перепада давления, отслеживания расхода жидкостей и газов, и регулировки уровня жидкости. Вывод измеряемых параметров на вторичную аппаратуру осуществляется в виде стандартного пневматического сигнала.

Особенности ДМПК-100М и ДМПК-100АМ

ДМПК-100М и ДМПК-100АМ совместно с приборами автоматического контроля и управления обеспечивают безопасность и точность технологических процессов. Используются в области нефтеперерабатывающей, газовой, химической и других отраслях промышленности.

Преобразователи давления ДМПК-100М, ДМПК-100АМ используются для работы со вторичной показывающей, регистрирующей аппаратурой, регуляторами и другими устройствами автоматики и систем управления, работающими от входного сигнала 20-100 кПа.

Устройство ДМПК-100М, ДМПК-100АМ

Преобразователи разности давлений ДМПК-100М, ДМПК-100АМ состоят из пневмосилового преобразователя и измерительного блока. Принцип действия преобразователей основан на пневматической силовой компенсации усилия, развиваемого измеряемым перепадом давления на чувствительных элементах измерительного блока.

  • Диапазон выходного сигнала: 20-100 кПа.
  • Давление питания: 140±14 кПа.
  • Расстояние передачи выходного сигнала по трассе, по пневматической линии связи, м, не более:
    • Внутренним диаметром 4 мм 150.
    • Внутренним диаметром 6 мм 300.
  • Расход воздуха в установившемся режиме работы, не более: 3 л/мин.

дмпк-100м и дмпк-100ам габаритные размеры

Технические характеристики

Диапазон измерений (Пределы уставок) ДМПК-100М: 0…4; 0…6,3; 0…10; 0…16; 0…25; 0…40; 0…63; 0…100; 0…160 кПа
ДМПК-100АМ: 0…160; 0…250; 0…400 кПа
Основная погрешность ±1,0%; ±0,5%
Максимальное рабочее давление 10 МПа (предельно допускаемое рабочее избыточное давление)
Температура контролируемой среды -30...+50°C
Материалы изготовления Сплав 36НХТЮ, Сталь 20, Сталь 12Х18Н10Т, Паронит, Резина 4004, Фторопласт
Климатическое исполнение (диапазон рабочих температур) Т2, УХЛ2
Исполнение по степени защиты IP54

Структура обозначения, пример заказа

ДМПК-100М
-63
-0,5

Проставляется только для тропического исполнения

Основная погрешность

Верхний предел измерения, кПа

Наименование модели

Варианты исполнений

Обозначения моделей преобразователей

Верхний предел измерения (диапазон измерения), кПа

Предельно допускаемое
рабочее избыточное давления, МПа

Предел допускаемой
основной приведенной погрешности, Y,%

Примечание

Материал

мембранной коробки

деталей измер. узла и вентильного блока

уплотнений

ДМПК-100М

4,0; 6,3;10,0

10,0

±1,0

Сильфон Ø 14

Сплав 36НХТЮ

ГОСТ 10994



Сталь 20 ГОСТ 1050





Паронит ГОСТ 481;
Резина 4004 ТУ38-005-1166

16,0; 25,0; 40,0; 63,0

±0,5; ±1,0

Сильфон Ø 020

63,0; 100,0; 160,0

±1,0

Сильфон Ø 028

ДМПК-100АМ

160,0; 250,0; 400,0

Блок измерительный с мембраной Ø32;
сильфон Ø28

Сталь 12Х18Н10Т ГОСТ 5632

Фторопласт
ГОСТ 10007

Стандартный комплект поставки

  • Преобразователь ДМПК-100М (АМ) - 1 шт.
  • Руководство по эксплуатации - 1 экз.
  • Методика поверки - 1 экз.
  • Паспорт - 1 экз.
  • Комплект запасных частей - 1 компл.

Дополнительная комплектация, опции

  • Сосуды конденсационные (СК-4; СК-10 исполнений 1, 2, 3, 4).
  • Сосуды уравнительные (СУ-6,3; СУ-40 исполнений 2, 4).
  • Сосуды разделительные (СР-40).
  • Диафрагмы ДБС, ДКС, ДФС.
  • Паспорта на сосуды и диафрагмы.

Чтобы правильно подобрать преобразователи разности давлений ДМПК-100М и ДМПК-100АМ, узнать стоимость ДМПК-100М, ДМПК-100АМ или купить преобразователи давлений ДМПК-100М и ДМПК-100АМ, вам достаточно позвонить по телефону
+7 (4812) 209-311 или написать по электронной почте info@orleks.ru.
