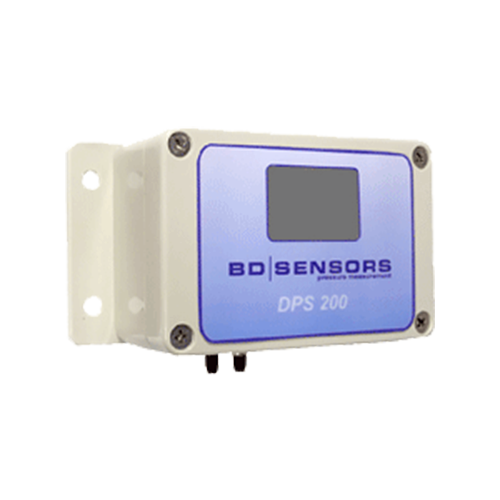

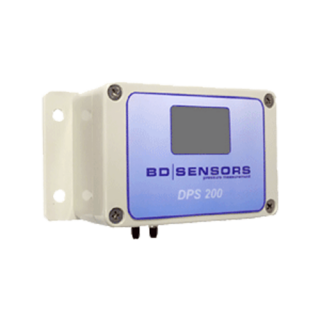

DPS 200 датчики дифференциального/избыточного давления электронные
Вид давления: Дифференциальное давление, Избыточное давление
Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам
Выходной сигнал: Напряжения 0-10 В, Токовый 0-20 мА, Токовый 4-20 мА
Маркировка взрывозащиты: нет
Цена (без учета НДС): По запросу руб.
Описание
Преобразователь давления PS 200 предназначен для измерения избыточного или дифференциального давления неагрессивных газов.
Преобразователь содержит тензорезистивный чувствительный элемент и обладает высокой надёжностью. В качестве источника питания применён источник постоянного напряжения (24 В) с защитой от смены полярности.
Устройство обладает стабильными характеристиками, превосходной линейностью преобразования сигнала и совместимостью с другими устройствами. Температурный дрейф сведён к минимуму благодаря введению специальных цепей компенсации для каждого чувствительного элемента в диапазоне температур от 0 до 50°C.
Преимущества и особенности датчика давления DPS 200:
- Различные типы выходных сигналов.
- Защита от высокого давления.
- Долговременная стабильность калибровочных характеристик.
- Защита от короткого замыкания, смены полярности, электрического перенапряжения.
- Надёжность работы в различных условиях.
- Малое время реакции.
- Продолжительный срок службы.
- Различные виды механических присоединений.
- Дополнительно: жидкокристаллический дисплей.
Области применения DPS 200:
- Кондиционирование воздуха.
- Технологии чистых комнат (например, производство интегральных схем, чипов).
- Медицинское оборудование.
- Контроль перепада давления на фильтрах.
- Измерение уровня (через воздушную колонну).
- Трубки давления, диафрагменные измерители.
Технические характеристики
| Диапазон измерений (Пределы уставок) | 0-6 мбар; 0-10 мбар; 0-40 мбар; 0-60 мбар; 0-100 мбар; 0-160 мбар; 0-250 мбар; 0-400 мбар; 0-600 мбар; 0-1000 мбар (избыточное, дифференциальное) |
| Основная погрешность | ±2% |
| Температурная погрешность | Дополнительная температурная погрешность на каждые 10°С изменения температуры в пределах рабочего диапазона не более ±0,5/0,3% |
| Допустимая перегрузка (Перегрузочное давление) | 200 мбар; 345 мбар; 1000 мбар; 3000 мбар (в зависимости от модели датчика) |
| Температура контролируемой среды | 0...+50°C |
| Материалы изготовления | Никелированная латунь; ABS; RTV |
| Исполнение по степени защиты | IP54 |
| Питание | = 24 В |
| Тип электроподключения | Винтовые клеммы, макс.сечение провода 1,5 мм2; кабельный ввод М12х1,5 |
| Принцип действия | Тензометрический |
| Габаритные размеры | 131х68х51 мм |
| Вес | 0,165 кг |
Структура обозначения, пример заказа
Код стандартного исполнения
Материал штуцера: никелированная латунь
Код механического присоединения:
Y00 - "ёлочка" ø 6,6 x 11;
Y02 - "ёлочка" ø 4,4 x 10.
Наклейка на дисплей:
N - прозрачная;
9 - другая.
Наличие индикатора:
0 - без индикатора;
C - ЖК индикатор.
Код основной погрешности:
G - 2%;
L - 2% с протоколом.
Код выходного сигнала
Код диапазона измерения и максимальной перегрузки
Тип измеряемого давления:
810 - дифференциальное;
811 - избыточное.
Наименование датчика
Стандартный комплект поставки
- Датчик давления.
- Руководство эксплуатации.
- Паспорт.
