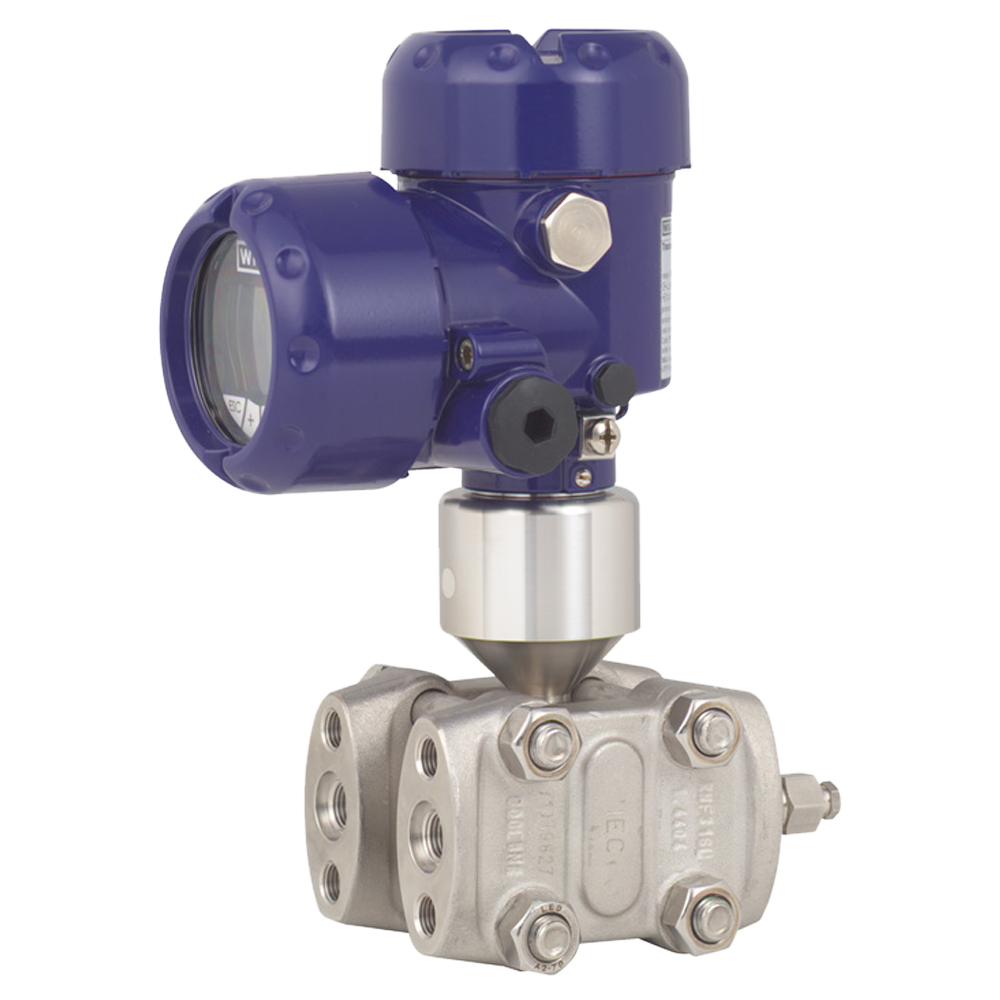

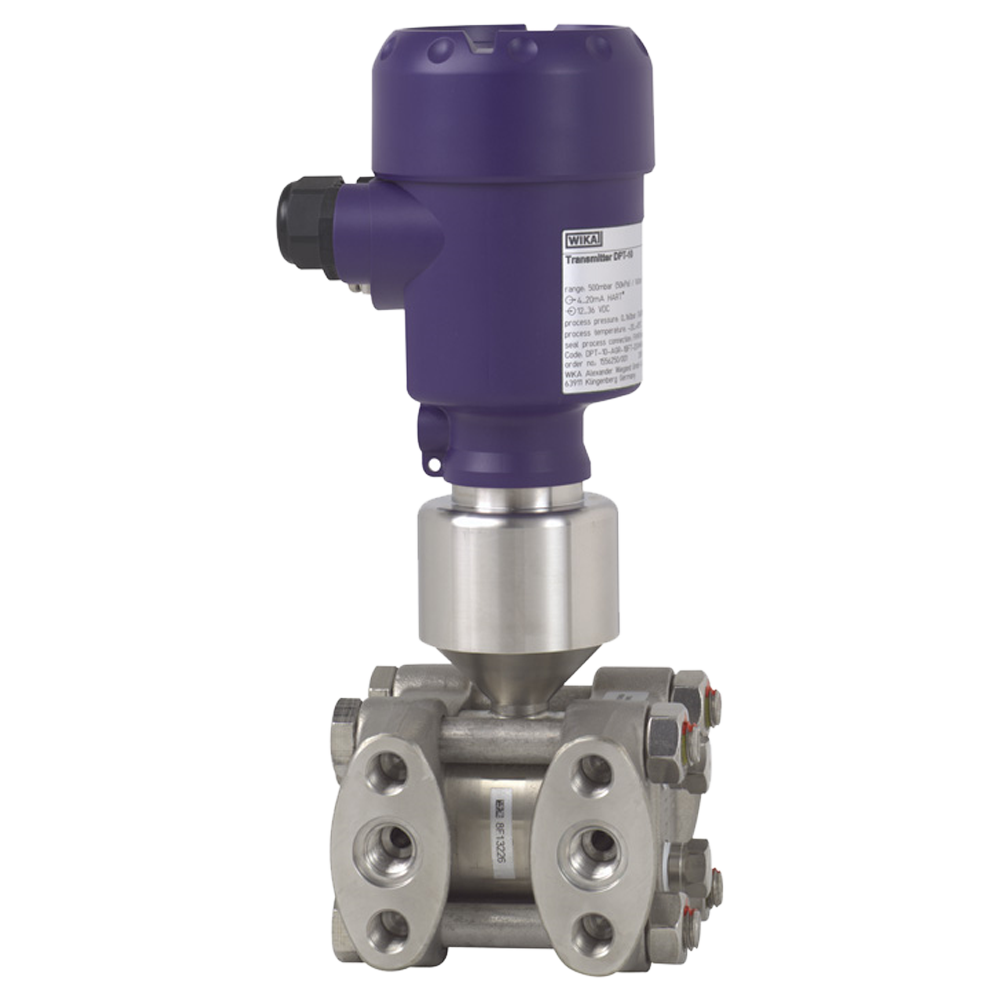

DPT-10 датчики дифференциального давления интеллектуальные

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Пар

Выходной сигнал: HART, PROFIBUS, Токовый 4-20 мА

Присоединение к процессу: 1/2NPT, М20х1,5

Маркировка взрывозащиты: 2ExiaIICT1, 2ExiaIICT2, 2ExiaIICT3, 2ExiaIICT4, 2ExiaIICT5, 2ExiaIICT6, нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Интеллектуальные датчики давления DPT-10 применяются для измерения расхода, уровня, дифференциального давления, плотности и межфазного уровня жидкостей, газов и пара.

Области применения DPT-10 :

Технологические процессы.
Фармацевтическая промышленность.
Пищевая промышленность и производство напитков.

Особенности датчиков давления DPT-10:

Преобразователи давления DPT-10 имеют выходные сигналы 4-20 мA (датчики давления 4-20 мА), 4-20 мA HART, PROFIBUS® PA или FOUNDATION Fieldbus&trade и выпускаются в искробезопасном или взрывонепроницаемом исполнении. Электронный модуль всех преобразователей этой модели, даже для взрывонепроницаемого исполнения, выпускается в искробезопасном варианте. Поэтому имеется возможность настройки преобразователя непосредственно в опасной зоне без отключения питания.
Цифровая обработка сигнала в сочетании с надежными сенсорами гарантируют высокую точность измерений и долговременную стабильность.
Существуют семь вариантов исполнения корпуса. Сам корпус поворачивается на 330° и может изготавливаться из пластмассы, алюминия или нержавеющей стали. Имеется вариант корпуса из нержавеющей стали (316L) с электрохимической полировкой для использования в пищевой и фармацевтической промышленности.
Обслуживание и конфигурирование преобразователя выполняются с помощью дополнительного модуля управления с дисплеем, устанавливаемого в одном из четырех положений.

Технические характеристики

Диапазон измерений (Пределы уставок)	0,01 бар; 0,03 бар; 0,1 бар; 0,5 бар; 3 бар; 16 бар; 40 бар
Материалы изготовления	Нержавеющая сталь, пластик PBT, алюминий
Исполнение по степени защиты	IP66, IP67
Питание	= 12...36 В
Принцип действия	Пьезорезистивный

Варианты исполнений

Варианты исполнения корпусов:

Однокамерный корпус, пластмасса.
Однокамерный корпус, алюминий.
Литой однокамерный корпус, нержавеющая сталь.
Однокамерный корпус, нержавеющая сталь, глубокотянутая.
Двухкамерный корпус, пластмасса.
Двухкамерный корпус, алюминий.
Литой двухкамерный корпус, нержавеющая сталь.

Стандартный комплект поставки

DPT-10 датчик дифференциального давления интеллектуальный.
Руководство по эксплуатации.

Скачать документацию

DPT-10 датчики дифференциального давления интеллектуальные. Типовой лист.

DPT-10 датчики дифференциального давления интеллектуальные. Руководство по эксплуатации.
