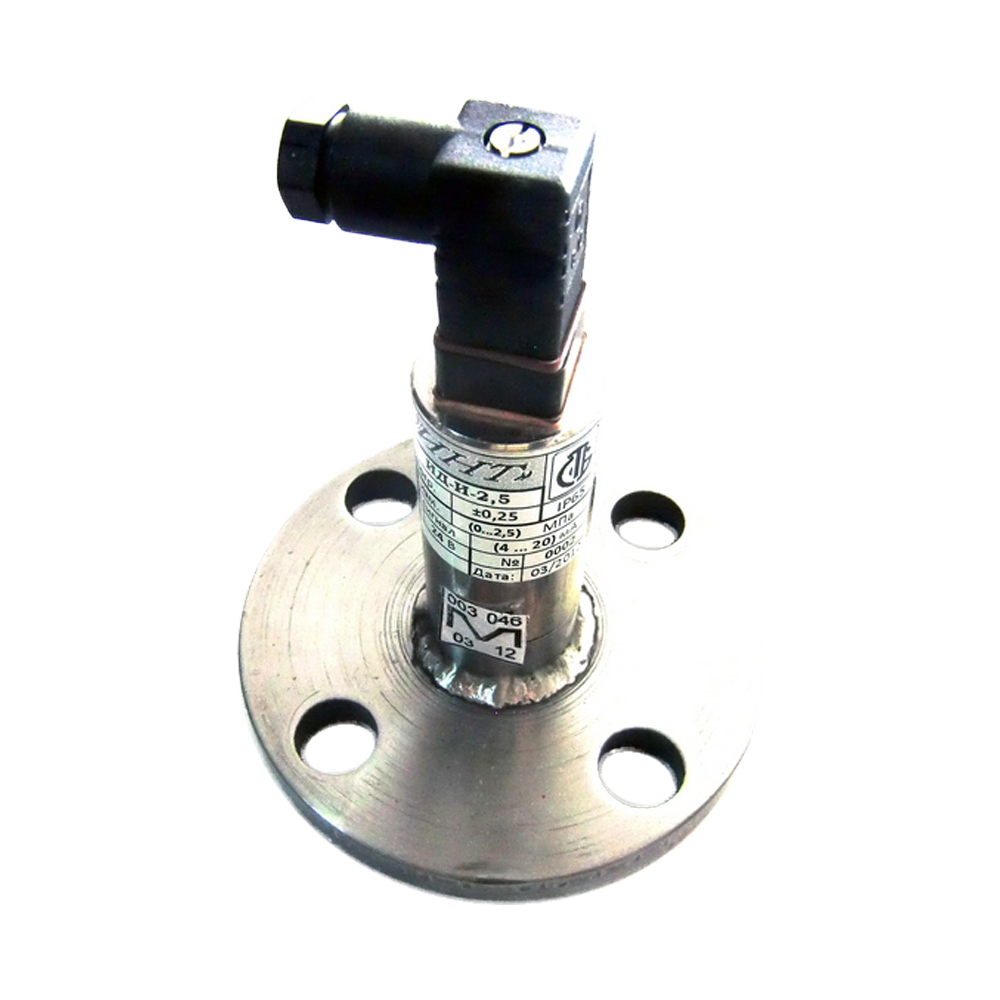

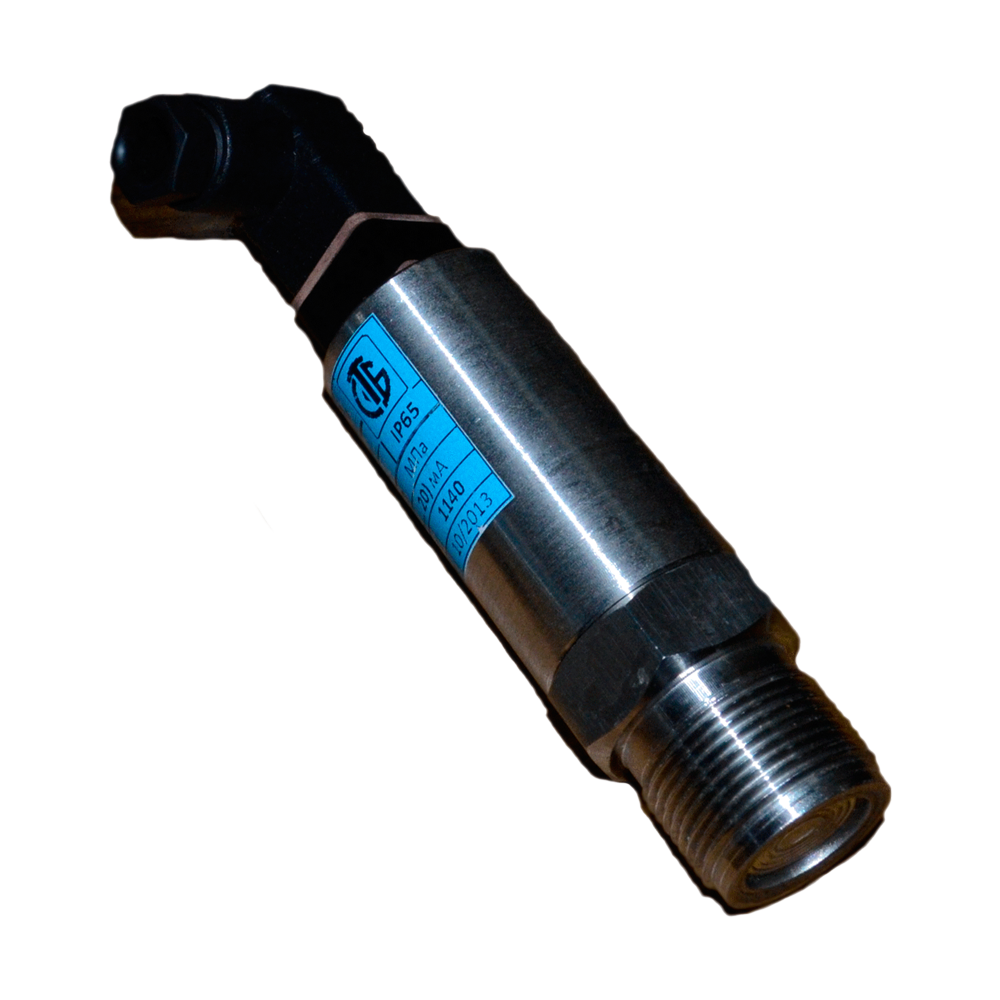

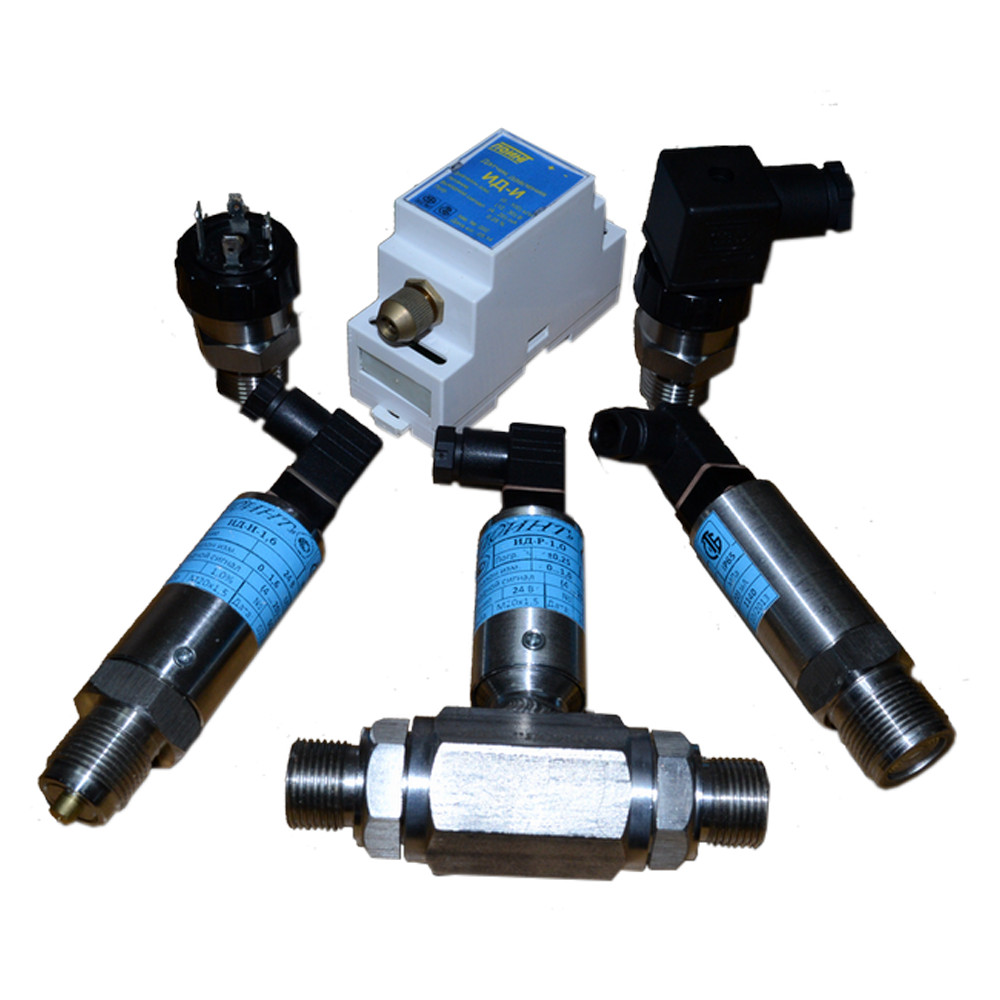

ИД-И-АЦ датчики избыточного давления

Скачать PDF

Вид давления: Гидростатическое давление, Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: G1, G1/2, G1/4, М20х1,5, М30х2, Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики давления ИД-И-АЦ предназначены для пропорционального преобразования значения избыточного давления газов и жидкостей, по отношению к которым сталь 12Х18Н10Т (либо аналоги) является корозионностойкой, в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА). Они также могут применяться для измерения гидростатического давления жидкостей в открытых емкостях.

Преобразователи давления ИД-И-АЦ применяются для автоматизации и контроля технологических процессов, учета расхода газов и жидкостей, уровня, плотности жидкостей во всех областях промышленности, энергетики и коммунального хозяйства.

Датчики ИД-И-АЦ выпускаются в следующих модификациях:

АЦ – датчики стандартного исполнения, обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока 4-20 мА.
ЦС – датчики «интеллектуальные», перенастраиваемые, могут быть с цифровым протоколом передачи данных HART и иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор.

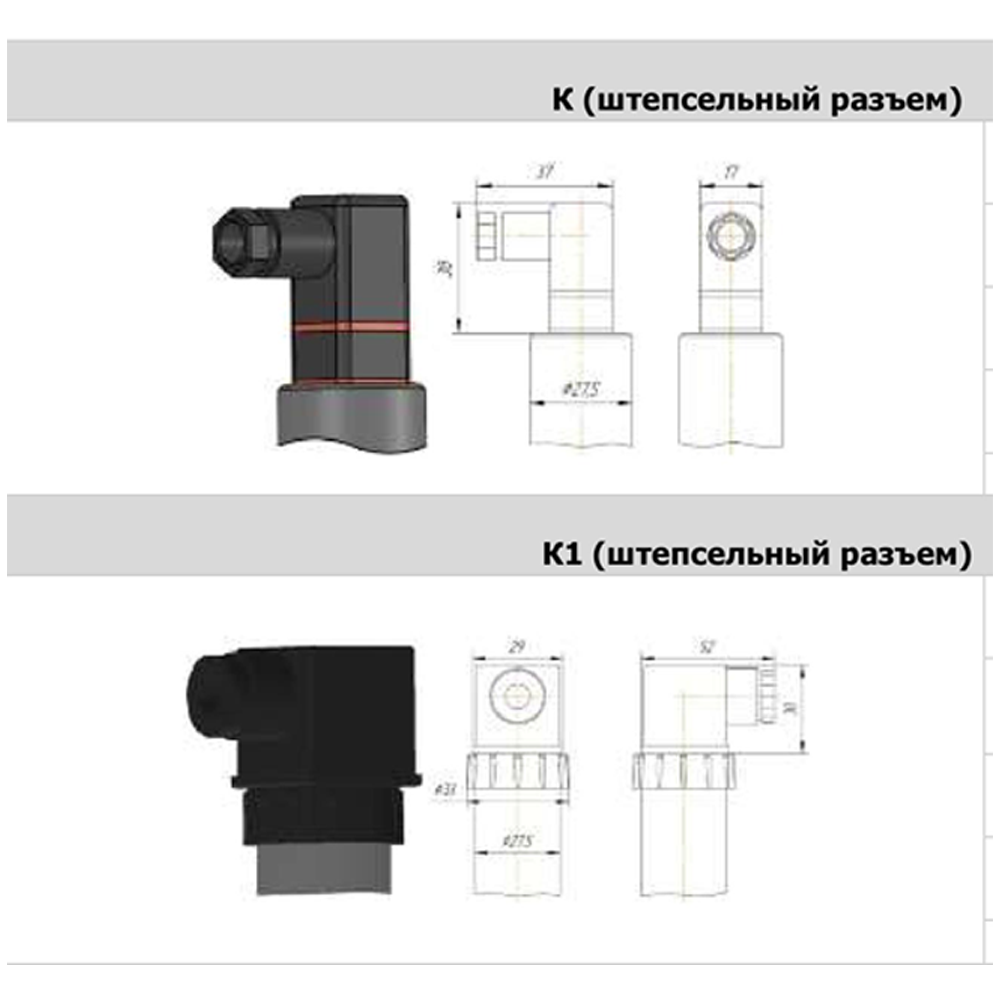

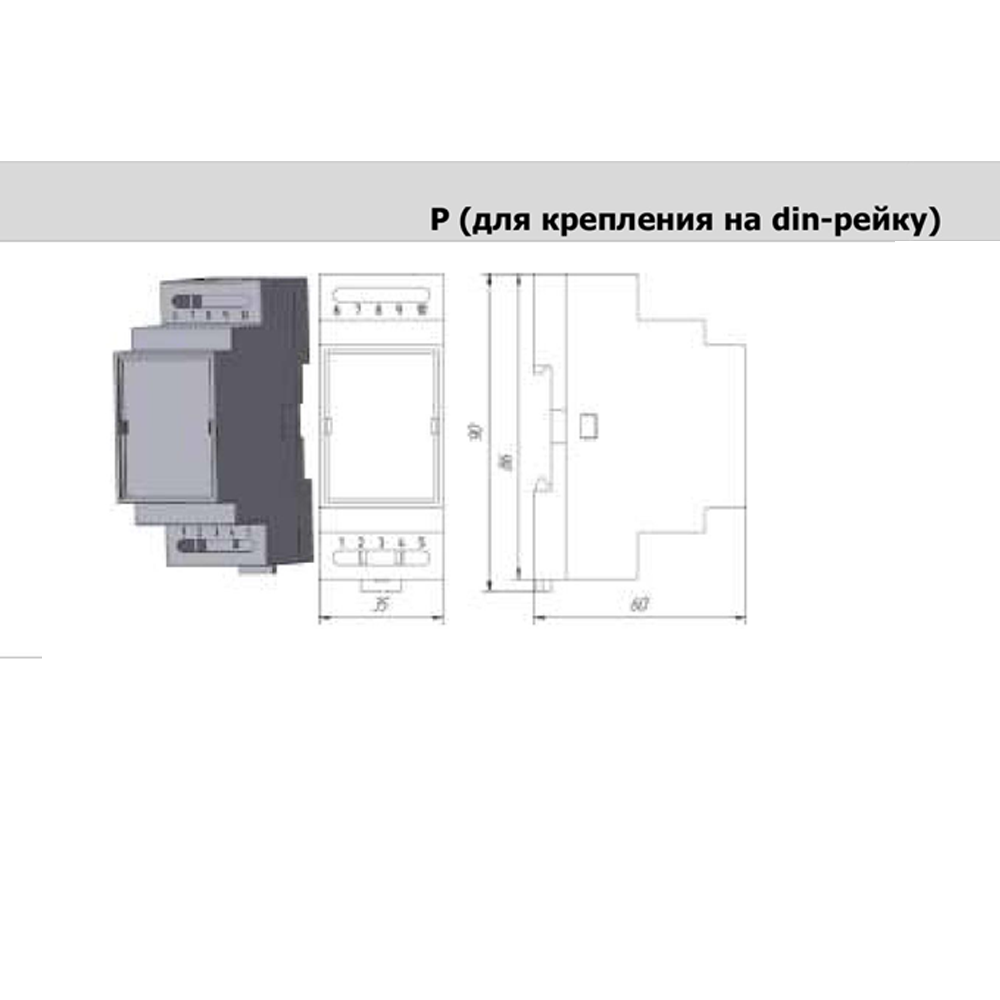

Модели корпуса датчиков ИД-И-АЦ:

К (штепсельный разъем Типа DIN 43650 fromC).
К1 (штепсельный разъем Типа DIN 43650 from А).
Г (с пластиковым гермовводом).

Технические характеристики

Диапазон измерений (Пределы уставок)	0-0,04 МПа; 0-0,06 МПа; 0-0,063 МПа; 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-0,63 МПа; 0-1,0 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-6,3 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа
Основная погрешность	±0,25%; ±0,5%; ±1,0%
Исполнение по степени защиты	IP65, IP68

Структура обозначения, пример заказа

ИД-И

АЦ

0,6

Тип выходного сигнала:
1-с линейно возрастающей характеристикой выходного сигнала;
2- с линейно убывающей характеристикой выходного сигнала

Диапазон температурной компенсации:
1- от +5°С до +40°С;
2- от -25°С до +70°С;
3- от -40°С до +85°С

Исполнение корпуса:
М-с защитной мембраной;
Д-с дросселем;
0-без дросселя

Присоединение к процессу:
1-М20х1,5;
2-М30х2;
3-G1/2;
4-G1;
5-G1/4;
0-другая по согласованию;
Ф1-Ф5

Предел основной приведенной погрешности:
1- ±0,25%;
2- ±0,5%;
3- ±1,0%

Верхний предел измерения, МПа

Модель корпуса датчика:
К-штепсельный разъем DIN from C;
К1-штепсельный разъем DIN from А;
Г-с пластиковым гермовводом

Стандартное исполнение

Тип датчика, измеряемый параметр

Скачать документацию

ИД-датчики давления. Техническое описание.
