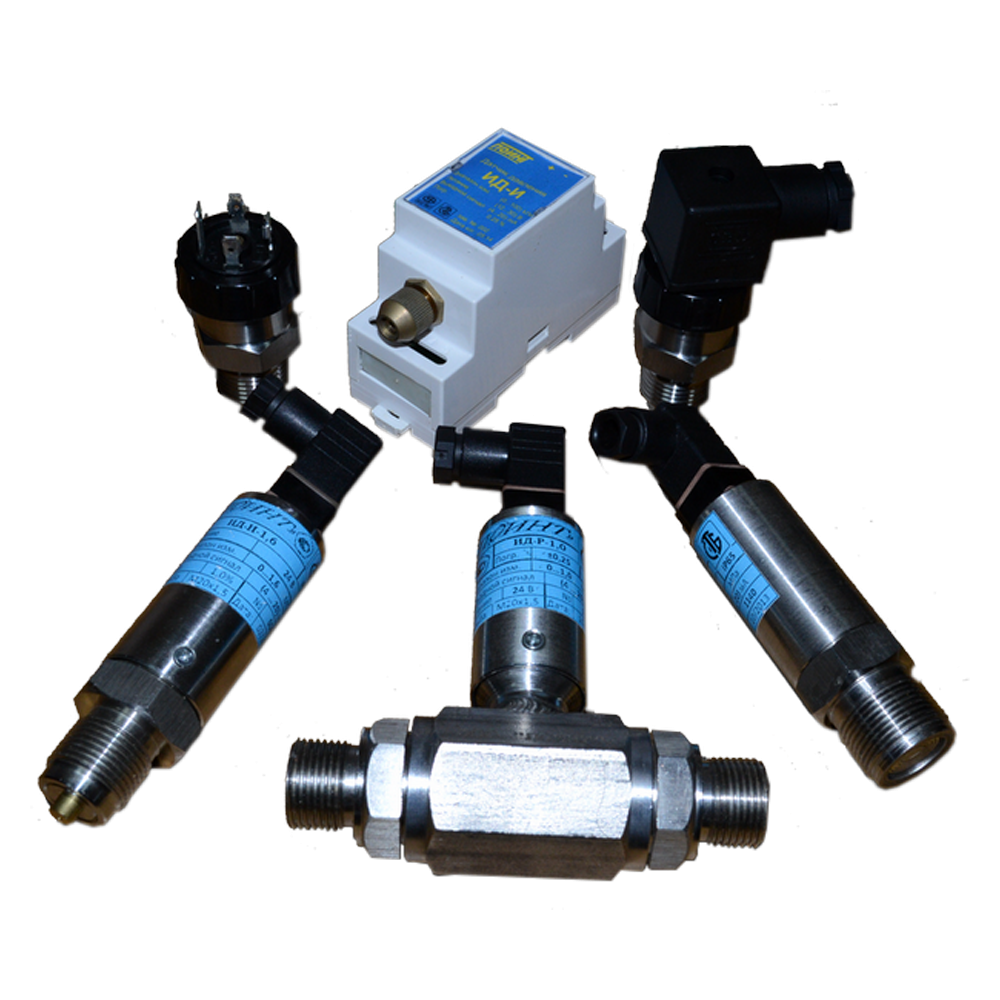

ИД-ИВ-АЦ-Ex датчики избыточного давления-разрежения взрывозащищенные

Скачать PDF

Вид давления: Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

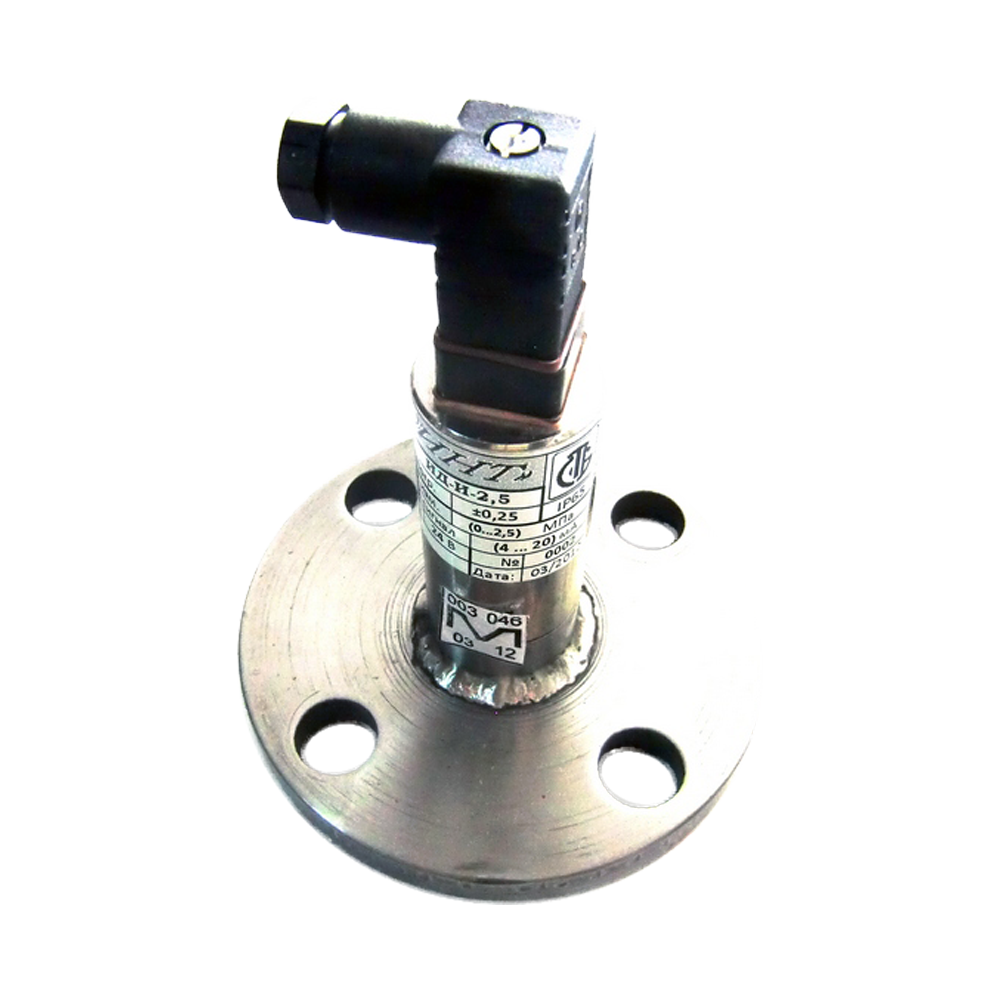

Присоединение к процессу: G1, G1/2, G1/4, М20х1,5, М30х2, Фланцевое

Маркировка взрывозащиты: 0ExiaIICT6

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные датчики ИД-ИВ-АЦ-Ex предназначены для пропорционального преобразования значения разрежения-давления газов и жидкостей, по отношению к которым сталь 12Х18Н10Т (либо аналоги) является коррозионностойкой, в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА).

Преобразователи давления ИД-ИВ-АЦ-Ex применяются для автоматизации и контроля технологических процессов, учета расхода газов и жидкостей, уровня, плотности жидкостей во всех областях промышленности, энергетики и коммунального хозяйства.

Датчики ИД-ИВ-АЦ-Ex выпускаются в следующих модификациях:

АЦ – датчики стандартного исполнения, обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока.
ЦС – датчики «интеллектуальные», перенастраиваемые, могут быть с цифровым протоколом передачи данных HART и иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор.

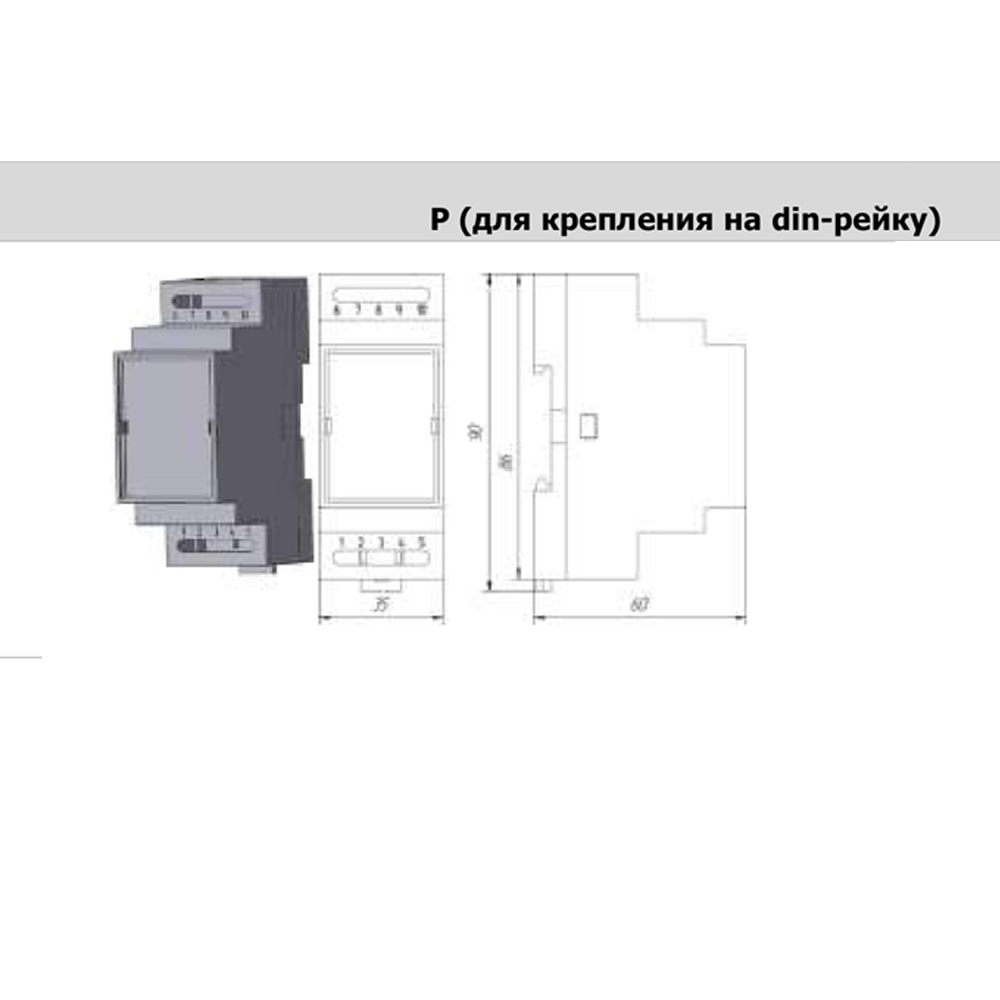

Модели корпуса датчиков ИД-ИВ-АЦ-Ex:

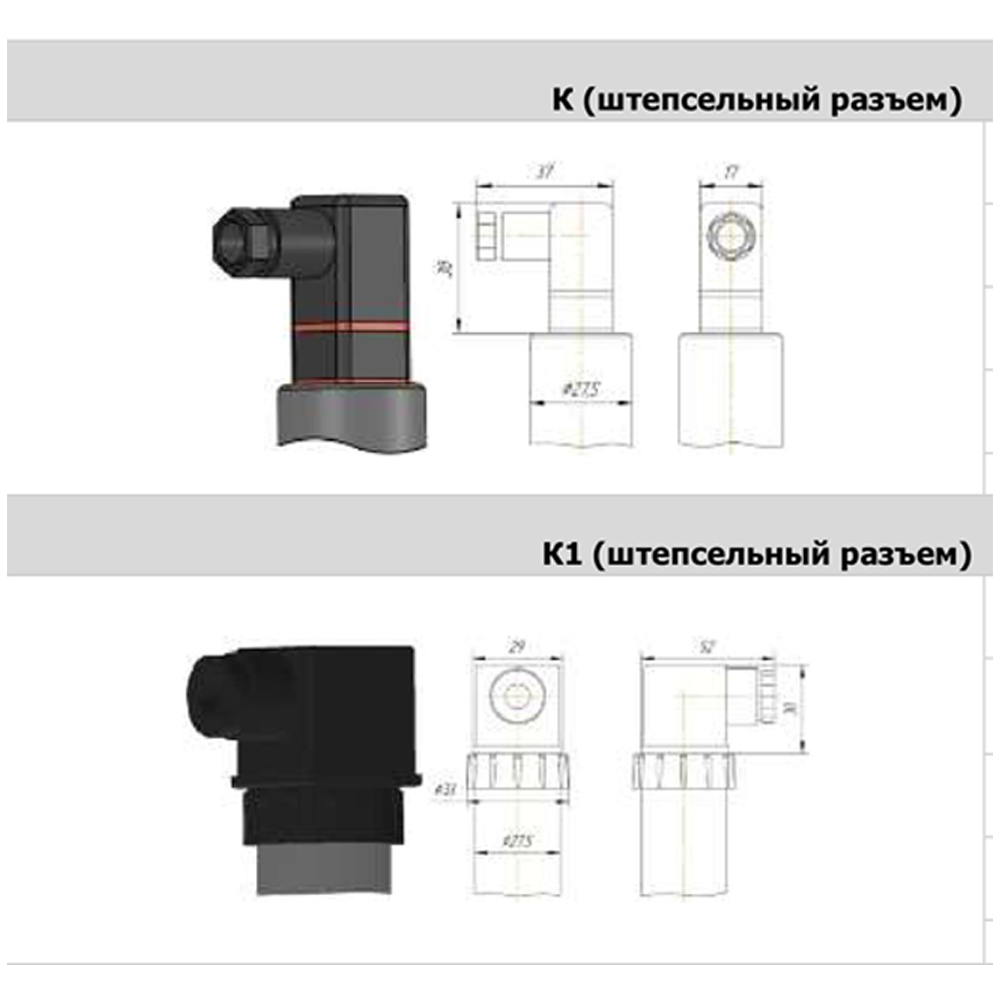

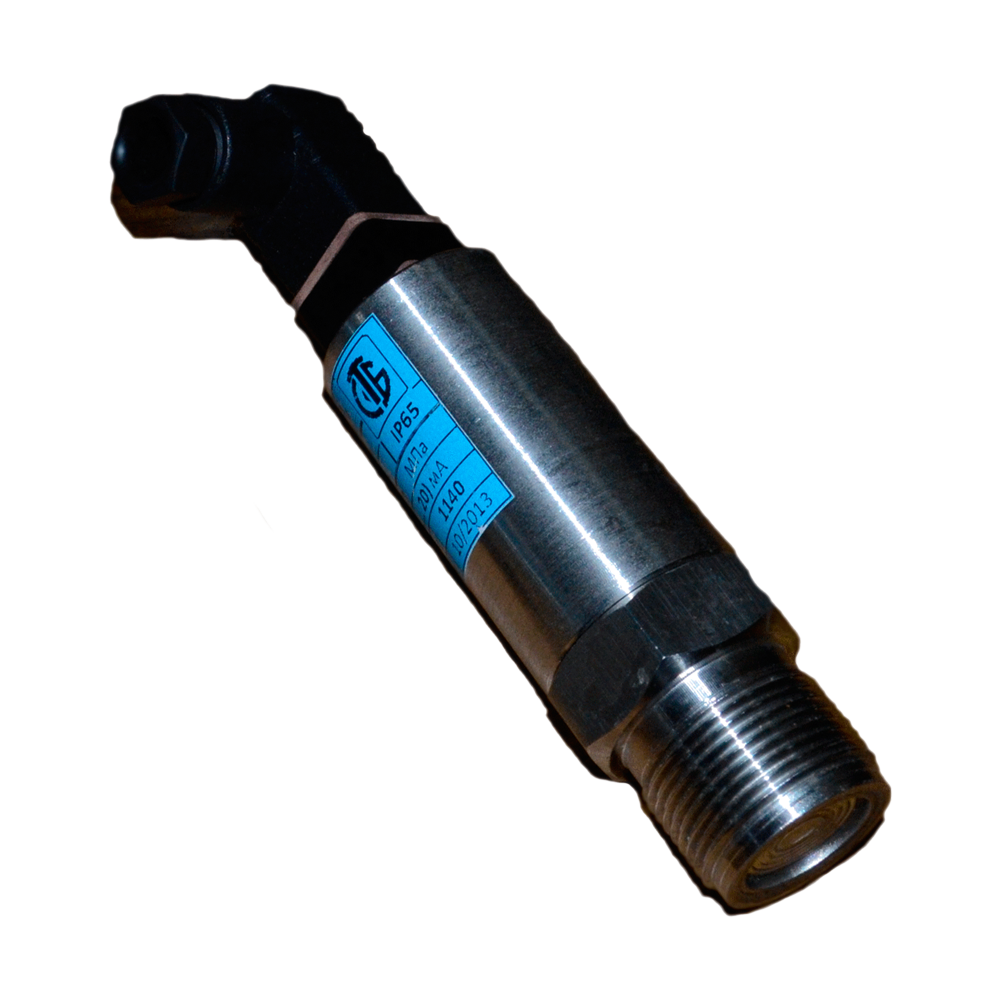

К (штепсельный разъем Типа DIN 43650 fromC).
К1 (штепсельный разъем Типа DIN 43650 from А).

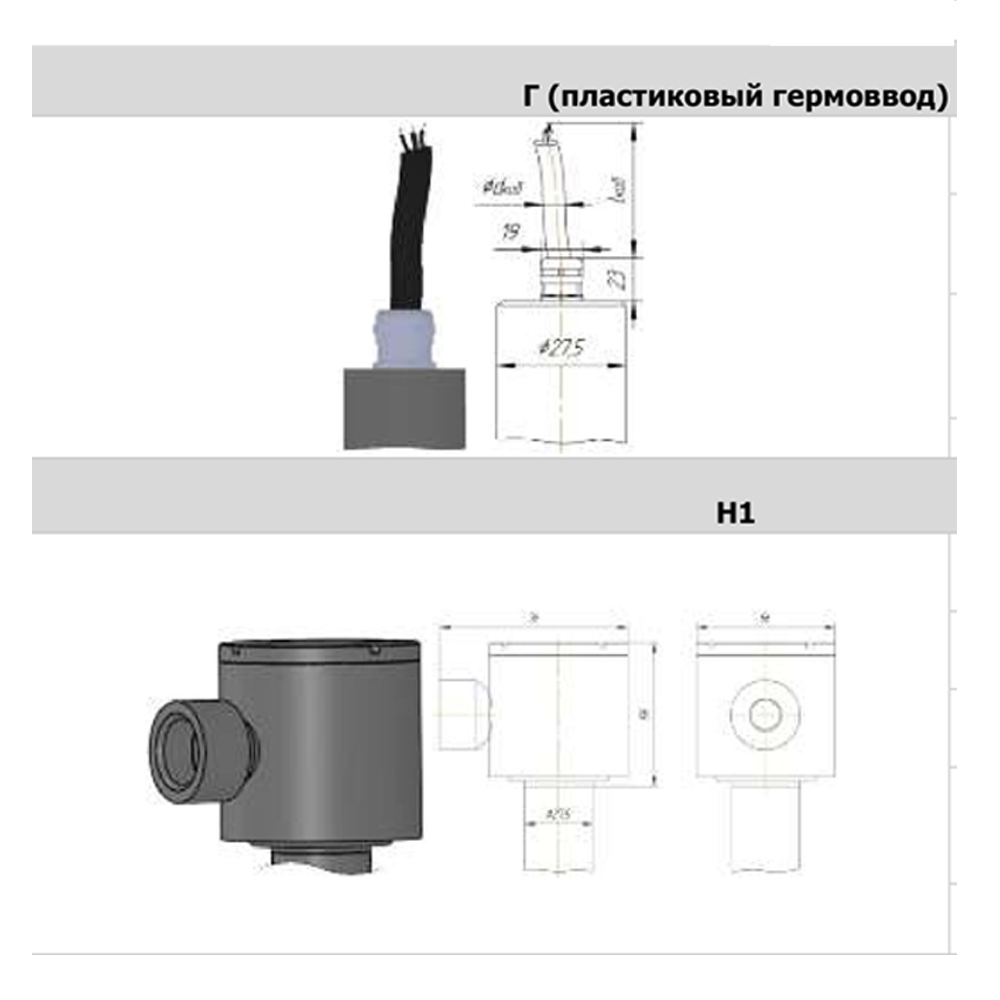

Г (с пластиковым гермовводом).
Н1 (взрывобезопасная металлическая голова, поставляется в комплекте с одним из гермовводов: ПГ- пластиковый гермоввод, ЛГ -латунный гермоввод, МГ, МГБ, МГТ, МГ-М - металлические гермовводы)

Особенности датчиков избыточного давления ИД-ИВ-АЦ-Ex
Взрывозащищенность датчиков, с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia», обеспечивается при эксплуатации датчиков в составе связанного электрооборудования, имеющего входную измерительную цепь с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia». Их применение разрешается только в комплекте с барьерами искрозащиты, установленными вне взрывоопасной зоны и имеющими соответствующее разрешение.

Технические характеристики

Диапазон измерений (Пределы уставок)	-0,05...0,05 МПа; -0,1...0,053 МПа; -0,1...0,06 МПа; -0,1...0,15 МПа; -0,1...0,3 МПа; -0,1...0,5 МПа; -0,1...0,9 МПа; -0,1...1,5 МПа; -0,1...2,4 МПа
Основная погрешность	±0,25%; ±0,5%; ±1,0%
Исполнение по степени защиты	IP65, IP68

Структура обозначения, пример заказа

ИД-ИВ

АЦ

Н1

0,4

МГ

Диапазон температурной компенсации:
1- от +5°С до +40°С;
2- от -25°С до +70°С;
3- от -40°С до +85°С

Тип гермоввода только для модели датчика «Н1»:
ПГ-пластиковый гермоввод, ЛГ-латунный гермоввод, МГ, МГБ, МГТ, МГ-М- металлические гермовводы

Исполнение корпуса:
М-с защитной мембраной;
Д-с дросселем;
0-без дросселя

Присоединение к процессу:
1-М20х1,5;
2-М30х2;
3-G1/2;
4-G1;
5-G1/4;
0-другая по согласованию;
Ф1-Ф5

Предел основной приведенной погрешности:
1- ±0,25%;
2- ±0,5%;
3- ±1,0%

Верхний предел измерения, МПа

Модель корпуса датчика:
К-штепсельный разъем DIN from C;
К1-штепсельный разъем DIN from А;
Г-с пластиковым гермовводом;
Н1-взрывобезопасная металлическая голова

Взрывозащищенное исполнение

Стандартное исполнение

Тип датчика, измеряемый параметр

Скачать документацию

ИД-датчики давления. Техническое описание.
