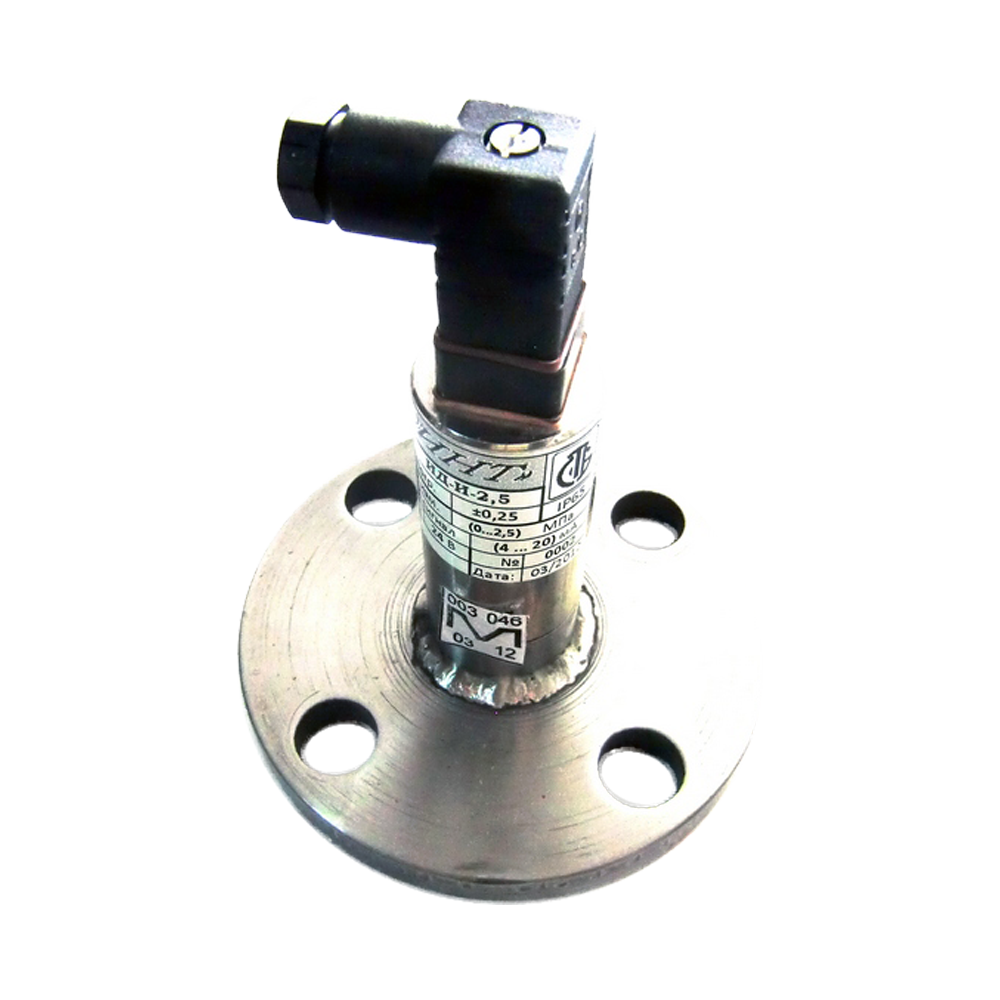

ИД-Р-ЦС датчики разности давлений интеллектуальные

Скачать PDF

Вид давления: Гидростатическое давление, Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-4,5 В, Напряжения 0,25-2,5 В, Напряжения 0,25-4,5 В, Напряжения 0,25-5 В, Напряжения 0-1 В, Напряжения 0-2 В, Напряжения 0-5 В, Напряжения 0-10 В, Напряжения 1-4 В, Напряжения 1-5 В, Напряжения 1-10 В, Токовый 0-5 мА, Токовый 0-10 мА, Токовый 0-20 мА, Токовый 4-20 мА

Присоединение к процессу: 1/4NPT, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Интеллектуальные датчики ИД-Р-ЦС предназначены для преобразования значения разности давлений газов и жидкостей в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА), который может быть совмещен с цифровым протоколом HART. Преобразователи давления могут применяться в системах измерения расхода газов и жидкостей, а также для измерения значений гидростатического давления жидкостей в закрытых емкостях, находящихся под давлением.

Датчики разности давлений ИД-Р-ЦС выпускаются в следующих модификациях:

АЦ – датчики стандартного исполнения, обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока.
ЦС – датчики «интеллектуальные», перенастраиваемые, могут быть с цифровым протоколом передачи данных HART и иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор.

Модели корпуса датчиков ИД-Р-ЦС (подробнее):

К (штепсельный разъем Типа DIN 43650 fromC).
К1 (штепсельный разъем Типа DIN 43650 from А).
Г (с пластиковым гермовводом).

Особенности интеллектуальных датчиков дифференциального давления ИД-Р-ЦС:

Датчики исполнения ЦС могут быть с цифровым протоколом HART.
Могут иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-0,0063 МПа; 0-0,01 МПа; 0-0,02 МПа; 0-0,04 МПа; 0-0,06 МПа; 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-0,63 МПа; 0-1,0 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4,0 МПа; 0-6,0 МПа; 0-6,3 МПа; 0-10,0 МПа; 0-16,0 МПа* *-по согласованию
Основная погрешность	±0,10%; ±0,15% (по согласованию с производителем); ±0,25%; ±0,50%; ±1,00%
Исполнение по степени защиты	IP65, IP68

Структура обозначения, пример заказа

ИД-Р-ЦС

0,02

HART:
Н- с HART
0- без HART

Тип выходного сигнала:
1- с линейно возрастающей характеристикой выходного сигнала
2- с линейно убывающей характеристикой выходного сигнала
3- с корнеизвлекающей зависимостью выходного сигнала

Выходной сигнал:
01- от 4 до 20 мА

Диапазон перенастройки:
1- 1:10 (по согласованию с производителем)
0- без перенастройки

Исполнение корпуса:
C- 1/4 NPT
П- М20х1,5

Присоединение к процессу:
1- М20х1,5
6- 1/4 NPT(для исполнения корпуса «С»)
0- по согласованию

Предел основной приведенной погрешности:
1- ±0,10%*
2- ±0,15%*
3- ±0,25%
4- ±0,50%
5- ±1,0%
* - по согласованию с производителем

Верхний предел измерения, МПа

Модель корпуса датчика:
К- штепсельный разъем DIN from C
К1- штепсельный разъем DIN from А
Г- с пластиковым гермовводом

Тип датчика, измеряемый параметр, «интеллектуальное» исполнение

Скачать документацию

ИД-датчики давления. Техническое описание.
