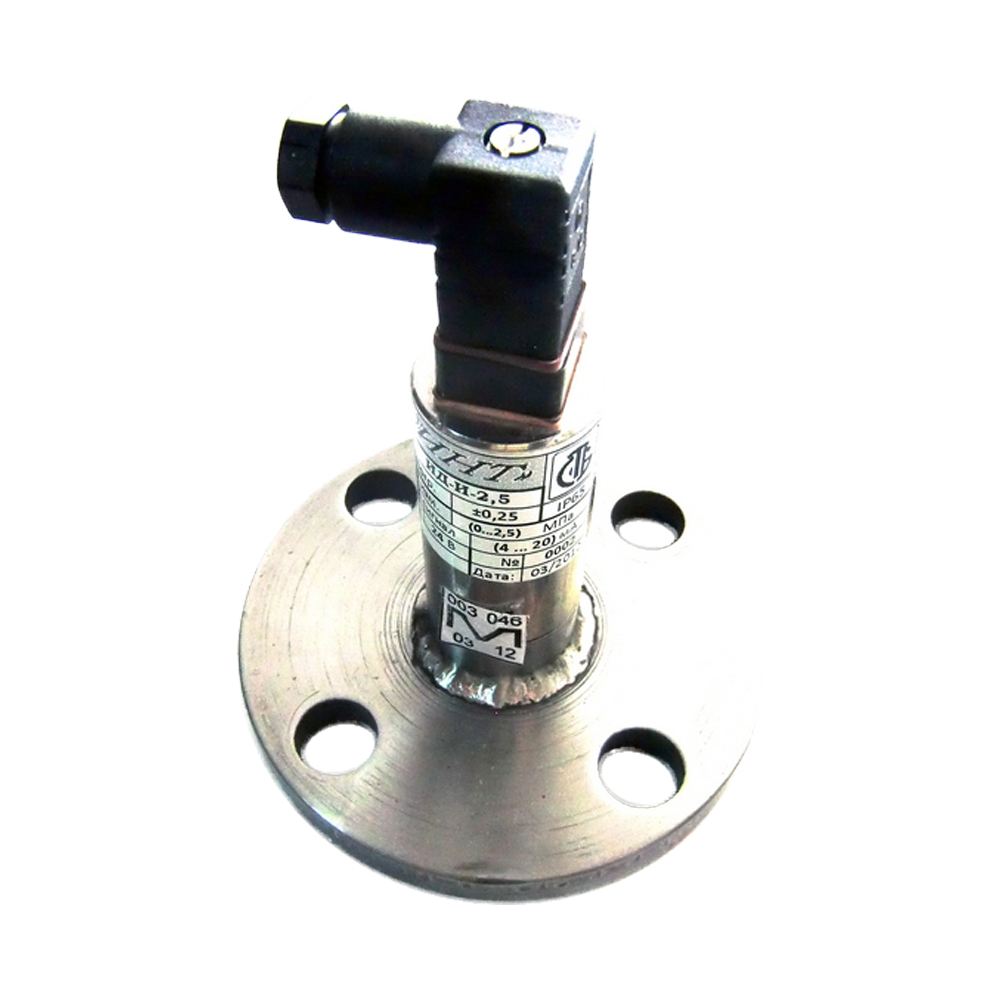

ИД-В-ЦС датчики разрежения интеллектуальные

Скачать PDF

Вид давления: Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: G1, G1/2, G1/4, М20х1,5, М30х2, Фланцевое

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Интеллектуальные, перенастраиваемые датчики давления ИД-В-ЦС предназначены для пропорционального преобразования значения разрежения газов и жидкостей, по отношению к которым сталь 12Х18Н10Т (либо аналоги) является коррозионностойкой, в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА), который может быть совмещен с цифровым протоколом HART.

Преобразователи давления ИД-В-ЦС применяются для автоматизации и контроля технологических процессов, учета расхода газов и жидкостей, уровня, плотности жидкостей во всех областях промышленности, энергетики и коммунального хозяйства.

Датчики выпускаются в следующих модификациях:

АЦ – датчики стандартного исполнения, обеспечивают пропорциональное преобразование давления рабочей среды в электрический сигнал постоянного тока.
ЦС – датчики «интеллектуальные», перенастраиваемые, могут быть с цифровым протоколом передачи данных HART и иметь встроенный жидкокристаллический (ИЖЦ) или светодиодный (ИСЦ) индикатор.

Модели корпуса датчиков ИД-В-ЦС:

К (штепсельный разъем Типа DIN 43650 fromC).
К1 (штепсельный разъем Типа DIN 43650 from А).
Г (с пластиковым гермовводом).

Технические характеристики

Диапазон измерений (Пределы уставок)	0-0,04 МПа; 0-0,06 МПа; 0-0,063 МПа; 0-0,1 МПа
Основная погрешность	±0,10%; ±0,15% - по согласованию с производителем; ±0,25%; ±0,50%; ±1,00%
Исполнение по степени защиты	IP65

Структура обозначения, пример заказа

ИД-В-ЦС

0,06

HART:
Н-с HART;
0-без HART

Тип выходного сигнала:
1-с линейно возрастающей характеристикой выходного сигнала;
2-с линейно убывающей характеристикой выходного сигнала;
3-с корнеизвлекающей зависимостью выходного сигнала

Выходной сигнал:
01 - от 4 до 20 мА

Диапазон перенастройки:
1-1:10 (по согласованию с производителем);
0-без перенастройки

Исполнение корпуса:
М-с защитной мембраной;
Д-с дросселем;
0-без дросселя

Присоединение к процессу:
1-М20х1,5;
2-М30х2;
3-G1/2;
4-G1;
5-G1/4;
0-другая по согласованию;
Ф1-Ф5

Предел основной приведенной погрешности:
1- ±0,10%*;
2- ±0,15%*;
3- ±0,25%;
4- ±0,50%;
5- ±1,0%
* - по согласованию с производителем

Верхний предел измерения, МПа

Модель корпуса датчика

Тип датчика, измеряемый параметр, «интеллектуальное» исполнение

Скачать документацию

ИД-датчики давления. Техническое описание.
