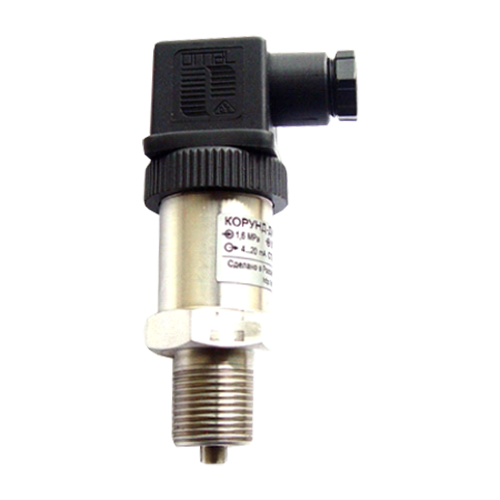

КОРУНД-ДА-001А датчики абсолютного давления с аналоговым преобразованием

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0-5 В, Напряжения 0-10 В, Напряжения 5-0 В, Напряжения 10-0 В, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА, Токовый 5-0 мА, Токовый 20-0 мА, Токовый 20-4 мА

Присоединение к процессу: G1/2, G1/4, К1/2, К1/4, М10х1, М12х1, М12х1,5, М20х1,5, М24х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики давления КОРУНД-ДА-001А обеспечивают непрерывное измерение и преобразование абсолютного давления контрлируемых сред в унифицированный выходной сигнал.

Преобразователь давления КОРУНД-ДА-001А использует в работе аналоговый преобразователь электрического сигнала, который минимизирует время отклика датчика и позволяет производить отслеживание динамики изменения измеряемого давления в реальном времени.

Датчики абсолютного давление с аналоговым преобразованием КОРУНД-ДА-001А сертифицированы Федеральным агентством по техническому регулированию и метрологии России и внесены в реестр средств измерений.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-10 кПа...0-16 МПа
Основная погрешность	±0,25%; ±0,5%; ±1,0%
Температурная погрешность	Диапазон компенсации температурной погрешности: 0...+50°С (базовое исполнение) -10…+70°С -40…+80°С
Допустимая перегрузка (Перегрузочное давление)	30 кПа...32 МПа
Температура контролируемой среды	-40...+80°С
Материалы изготовления	ВТ9, AISI316L, Al2O3
Климатическое исполнение (диапазон рабочих температур)	У2, УХЛ3.1
Исполнение по степени защиты	IP65, IP68
Питание	= 9...36 В
Тип электроподключения	DIN43650С (4-конт.) (базовое исполнение) DIN43650A (4-конт.) РС4-ТВ Кабельный вывод IP65 Кабельный вывод IP68

Структура обозначения, пример заказа

КОРУНД

-ДА-001А

-141

-УХЛ3.1

-IP65

-0,5

-400 кПа

-42

-Г

-М20х1,5

Механическое присоединение к источнику давления: М1 - М20х1,5

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Код выходного сигнала:
42: 4 - 20 мА (базовое исполнение)

Верхний предел измерения и единицы измерения: 10 кПа; 16 кПа; 25 кПа; 40 кПа; 60 кПа; 100 кПа; 160 кПа; 250 кПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа; 10 МПа; 16 МПа

Основная приведенная погрешность:
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений: 141 - 40 кПа; 60 кПа

Измеряемый параметр (абсолютное давление), номер модели (А - прибор с аналоговым преобразованием)

Наименование модели

Варианты исполнений

Общепромышленное исполнение.
Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

Датчик давления КОРУНД.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

КОРУНД-ДХ-001А датчики давления с аналоговым преобразованием. Руководство по эксплуатации.
