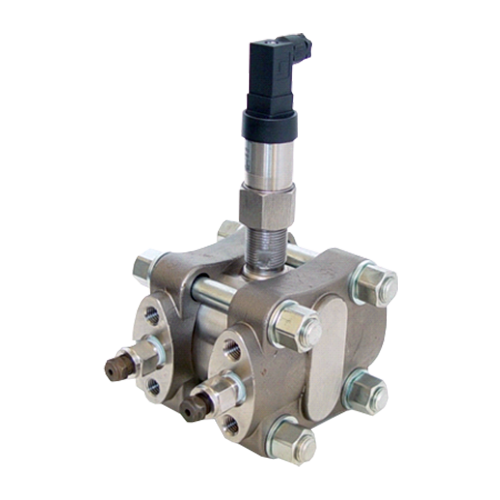

КОРУНД-ДД-001МН датчики дифференциального давления с HART

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: HART, Токовый 4-20 мА

Присоединение к процессу: К1/4

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики разности давлений КОРУНД-ДД-001MH используются в системах контроля и регулирования технологическими процессами для преобразования давления в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА).

Датчики КОРУНД-ДД-001МН с HART-протоколом определяют дифференциальное давление жидких и газообразных сред, неагрессивных к материалам контактирующих изделий.

Датчики дифференциального давления КОРУНД-ДД-001МН могут подключаться с помощью HART-модема к персональному компьютеру по HART-протоколу для конфигурирования, градуировки и получения данных измерения в процессе эксплуатации. Для взаимодействия преобразователя давления с ПК используется программа HARTtool или аналогичная.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-0,25 кПа...0-16 МПа
Основная погрешность	±0,1%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность	Диапазон компенсации температурной погрешности: 0...+50°С (базовое исполнение) -10…+70°С -40…+80°С
Температура контролируемой среды	-40...+80°С
Материалы изготовления	Нержавеющие сплавы AISI316L, 12Х18Н10Т, 42НХТЮ
Климатическое исполнение (диапазон рабочих температур)	У2, УХЛ3.1
Исполнение по степени защиты	IP65, IP68
Питание	= 12...30 В
Тип электроподключения	DIN43650A (4-конт.) DIN43650С (4-конт.) РС4-ТВ Кабельные выводы IP65 или IP68

Структура обозначения, пример заказа

КОРУНД

-ДД-001МН

-104

-УХЛ3.1

-IP65

-0,5

-1,0 МПа

-0050

-Г

-DIN43650С (4-конт.)

Электрическое присоединение:
КС: DIN43650С (4-конт.) (базовое исполнение)
КА: DIN43650A (4-конт.)
РС: РС4-ТВ
П65: Кабельный вывод IP65 с указанием длины кабеля в метрах
П68: Кабельный вывод IP68 с указание

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Диапазон компенсации температурной погрешности:
0050: 0...+50°С
1070: -10...+70°С
4080: -40...+80°С

Верхний предел измерения и единицы измерения: 0,25 кПа; 0,4 кПа; 0,63 кПа; 1,0 кПа; 2,5 кПа; 4,0 кПа; 6,0 кПа; 10 кПа; 16 кПа; 25 кПа; 40 кПа; 60 кПа; 100 кПа; 160 кПа; 250 кПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа; 10 МПа; 16 МПа

Основная приведенная погрешность:
≤ ±0,1% (кроме исполнения 111)
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений: 104 - 40 кПа; 63 кПа; 100 кПа; 160 кПа; 250 кПа

Измеряемый параметр (дифференциальное давление), номер модели (Н - встроенный HART-протокол)

Наименование модели

Варианты исполнений

Общепромышленное исполнение.
Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

Датчик давления КОРУНД.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

КОРУНД-ДДХХ-001MH датчики давления с HART. Руководство по эксплуатации.
