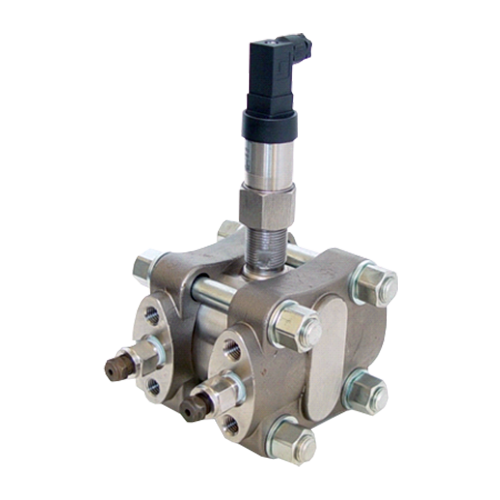

КОРУНД-ДДИВ-001М датчики давления-разрежения

Скачать PDF

Вид давления: Избыточное давление-разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-5,5 В, Напряжения 0-5 В, Напряжения 0-10 В, Токовый 0-5 мА, Токовый 0-20 мА, Токовый 4-20 мА, Токовый 5-0 мА, Токовый 20-0 мА, Токовый 20-4 мА

Присоединение к процессу: К1/4

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики давления-разрежения КОРУНД-ДДИВ-001М предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами.

Датчики КОРУНД-ДДИВ-001М обеспечивают непрерывное преобразование измеряемого давления–разрежения жидких и газообразных сред, неагрессивных к материалам контактирующих изделий, в унифицированный электрический выходной сигнал постоянного тока или напряжения.

Преобразователи давления КОРУНД-ДДИВ-001М могут использоваться для измерения уровня жидкости в открытых или закрытых резервуарах, расхода жидкости или газа на сужающем устройстве, плотности жидкости в резервуарах.

Датчики избыточного давления-разрежения КОРУНД-ДДИВ-001М выполнены с использованием цифровой коррекции влияния внешних воздействий и отличаются повышенными метрологическими характеристиками в рабочем диапазоне температур.

Технические характеристики

Диапазон измерений (Пределы уставок)	от -0,125...0,125 кПа до -20...20 кПа
Основная погрешность	±0,1%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность	Диапазон компенсации температурной погрешности: 0...+50°С (базовое исполнение) -10…+70°С -40…+80°С
Допустимая перегрузка (Перегрузочное давление)	от -1...4,0 кПа до -0,1...25 кПа
Температура контролируемой среды	-40...+80°С
Материалы изготовления	Нержавеющие сплавы AISI316L, 12Х18Н10Т, 36НХТЮ
Климатическое исполнение (диапазон рабочих температур)	У2, УХЛ3.1
Исполнение по степени защиты	IP65, IP68
Питание	= 9...36 В
Тип электроподключения	DIN43650A (4-конт.) DIN43650С (4-конт.) РС4-ТВ Кабельные выводы IP65 или IP68

Структура обозначения, пример заказа

КОРУНД

-ДДИВ-001М

-133

-У2

-IP65

-0,5

-0,2...0,2 кПа

-42

-1070

-Г

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Диапазон компенсации температурной погрешности:
0050: 0...+50°С
1070: -10...+70°С
4080: -40...+80°С

Код выходного сигнала:
42: 4 - 20 мА (базовое исполнение)

Верхний предел измерения и единицы измерения: -0,125...0,125 кПа; -0,2...0,2 кПа; -0,3(-0,315)...0,3(0,315) кПа; -0,5...0,5 кПа; -0,8...0,8 кПа; -1,25...1,25 кПа; -2,0...2,0 кПа; -3,0(-3,15)...3,0(3,15) кПа; -5,0...5,0 кПа; -8,0...8,0 кПа; -12,5...12,5 кП

Основная приведенная погрешность:
≤ ±0,1% (кроме исполнения 131)
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2

Исполнение по верхнему пределу диапазона измерений, 133: - 8,0...8,0 кПа; -12,5...12,5 кПа; -20,0... 20,0 кПа

Измеряемый параметр (давление-разрежение), номер модели

Наименование модели

Варианты исполнений

Общепромышленное исполнение.
Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

Датчик давления КОРУНД.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

КОРУНД-ДДХХ-001М датчики давления. Руководство по эксплуатации.
