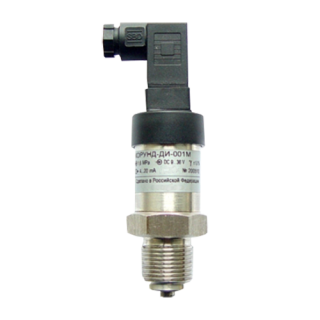

КОРУНД-ДИ-001MRS датчики избыточного давления с RS485

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: RS-485

Присоединение к процессу: G1/2, G1/4, К1/2, К1/4, М10х1, М12х1, М12х1,5, М20х1,5, М24х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики избыточного давления КОРУНД-ДИ-001MRS необходимы для обеспечивания непрерывного преобразования измеряемого параметра в цифровой сигнал по стандарту RS 485 Modbus RTU.

Преобразователи давления КОРУНД-ДИ-001MRS выполнены с использованием цифровой коррекции влияния внешних воздействий и отличаются повышенными метрологическими характеристиками в рабочем диапазоне температур.

Отрасли применения датчиков давления КОРУНД-ДИ-001MRS:

Нефтяная промышленность.
Химическая промышленность.
Энергетика.
Жилищно-коммунальное хозяйство.
Пищевая промышленность.
Другие отрасли.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-6,0 кПа...0-600 МПа
Основная погрешность	±0,1%; ±0,25%; ±0,5%; ±1,0%
Температурная погрешность	Диапазон компенсации температурной погрешности: 0...+50°С (базовое исполнение) -10…+70°С -40…+80°С
Допустимая перегрузка (Перегрузочное давление)	24 кПа...1800 МПа
Температура контролируемой среды	-40...+80°С
Материалы изготовления	Нержавеющие сплавы AISI316L, 12Х18Н10Т, 42НХТЮ
Климатическое исполнение (диапазон рабочих температур)	У2, УХЛ3.1, УХЛ4
Исполнение по степени защиты	IP65, IP68
Питание	= 12...30 В
Тип электроподключения	DIN43650A (4-конт.) DIN43650С (4-конт.) РС4-ТВ Кабельный вывод

Структура обозначения, пример заказа

КОРУНД

-ДИ-001MRS

-123

-УХЛ3.1

-IP65

-0,5

-1,0 МПа

-0050

-Л+

-Г

Исполнение:
Отсутствует: Обычное (базовое)
Ех: Взрывоопасное Exia
О2: Для работы в кислородной среде
Г: Гигиеническое

Характеристика:
Л+ Линейная возрастающая (базовая, по умолчанию)
Л- Линейная убывающая

Диапазон компенсации температурной погрешности:
0050: 0...+50°С
1070: -10...+70°С
4080: -40...+80°С

Верхний предел измерения и единицы измерения: 6 кПа; 10 кПа; 16 кПа; 25 кПа; 40 кПа; 60 кПа; 100 кПа; 160 кПа; 250 кПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа; 10 МПа; 16 МПа; 25 МПа; 40 МПа; 60 МПа; 100 МПа; 160 МПа; 240 МПа

Основная приведенная погрешность:
≤ ±0,1% (кроме исполнений 117, 124)
≤ ±0,25%
≤ ±0,5%
≤ ±1,0%

Уровень защиты от пыли и воды:
IP65
IP68

Климатическое исполнение:
УХЛ3.1
У2
УХЛ4

см. таблицу в разделе "Варианты исполнений"

Измеряемый параметр (избыточное давление), номер модели (RS - выход RS-485)

Наименование модели

Варианты исполнений

Вид измеряемого Давления	Модель	Нижний Диапазон измерения (Рн)	Верхний Диапазон измерения (Рв)	Максимальная нагрузка	Основная приведенная погрешность, ±%
Избыточное Давление (ДИ)	117	0	6 кПа	4 Рв	0,25; 0,5; 1.0
	118		10; 16 кПа	3 Рв	0,1; 0,25; 0.5, 1.0
	119		25; 40; 60; 100; 160; 250 кПа	2 Рв	0,1; 0,25; 0.5, 1.0
	120		0,4; 0,6; 1; 1,6 МПа		0,1; 0,25; 0.5, 1.0
	121		2,5; 4; 6 МПа		0,1; 0,25; 0.5, 1.0
	122		10; 16 МПа		0,1; 0,25; 0.5, 1.0
	123		25; 40; 60 МПа		0,1; 0,25; 0.5, 1.0
	124		100; 160; 240; 600 МПа		0,25; 0.5, 1.0

Общепромышленное исполнение.
Исполнение «Х» (химическая промышленность) предназначено для измерения давления особо агрессивных сред, в том числе органических и неорганических кислот всех концентраций, растворов щелочей и др.
Исполнение «Г» (гигиеническое исполнение) предназначено для эксплуатации в фармацевтической и пищевой и промышленностях, а также в медицине. Материалы деталей этих датчиков, контактирующие с измеряемой средой, допускаемы для использования в указанных отраслях.
Исполнение «О2» предназначено для работы с кислородом.

Стандартный комплект поставки

Датчик давления КОРУНД.
Руководство по эксплуатации.
Паспорт.

Скачать документацию

КОРУНД-ДХ-001MRS датчики давления с RS485. Руководство по эксплуатации.
