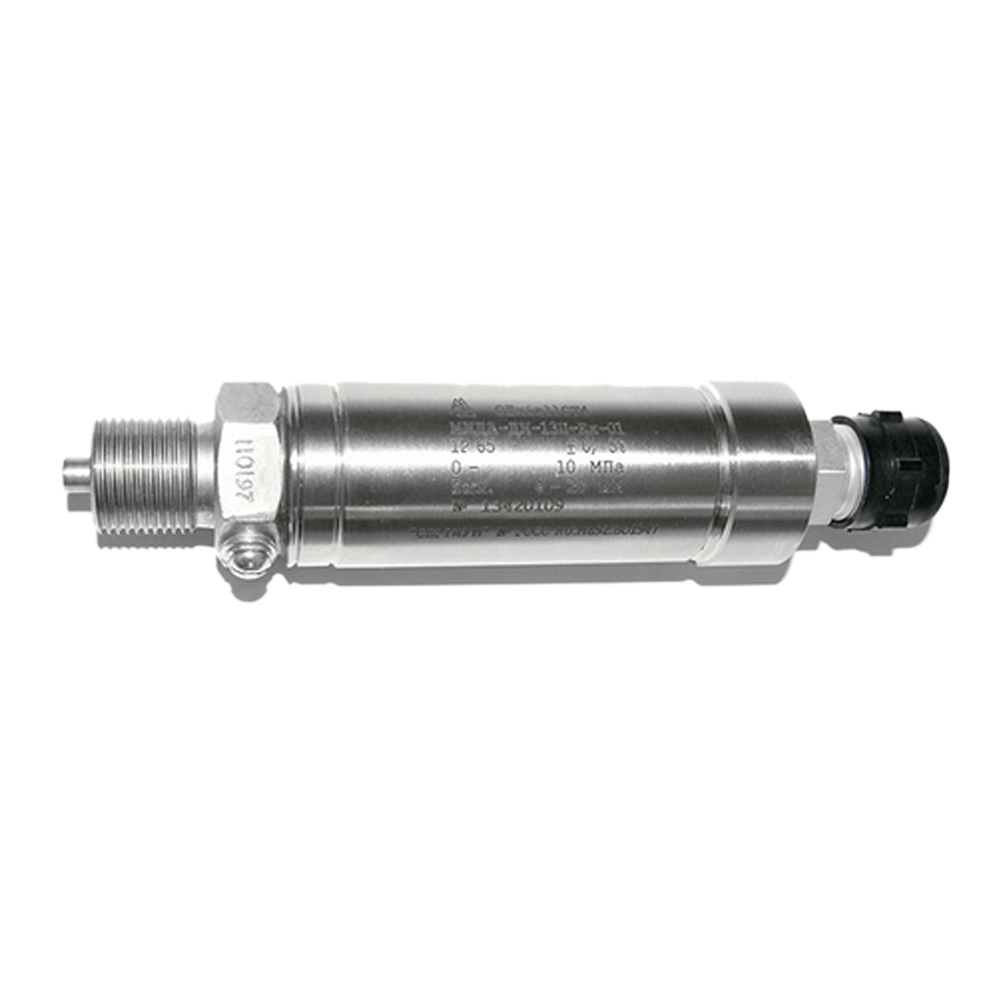

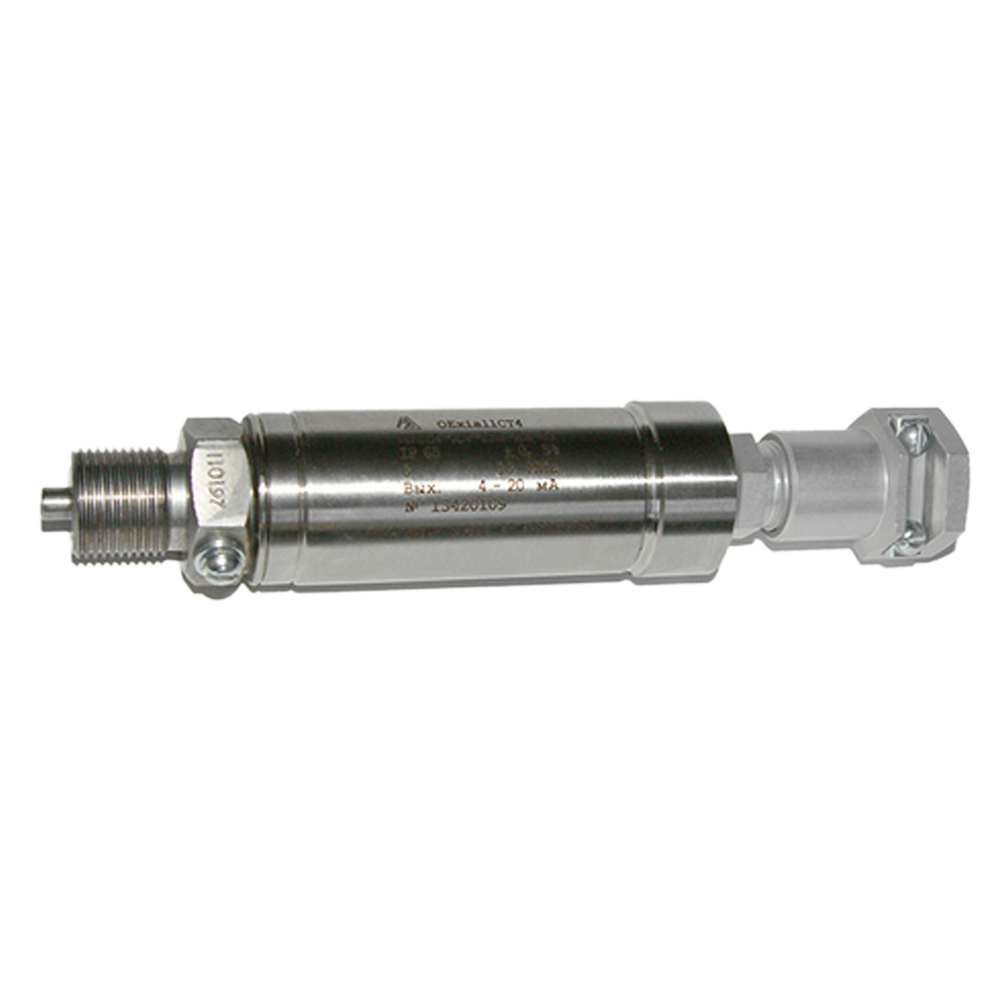

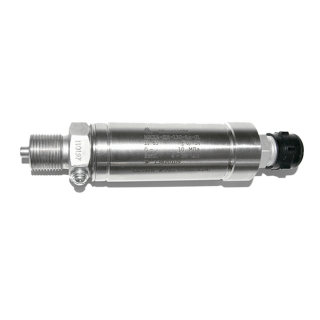

МИДА-ДА-13П-Ех-К датчики абсолютного давления взрывозащищенные микропроцессорные с алгоритмической компенсацией погрешностей

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

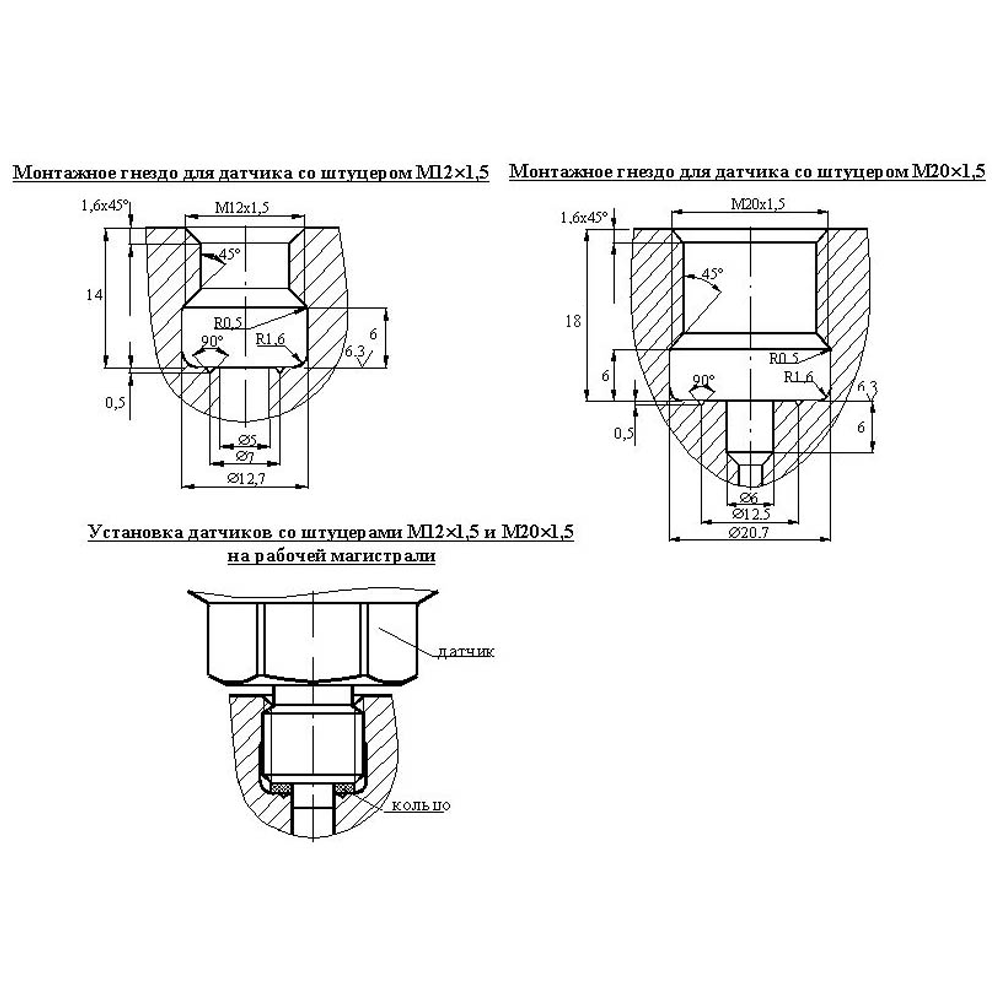

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: 0ExiaIICT4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Высокоточные взрывозащищенные датчики давления МИДА-ДА-13П-Ех-К предназначены для непрерывного преобразования значения абсолютного давления (ДА) жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы и коррозионностойкая сталь), в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) в системах контроля и управления давлением, в том числе в пищевой промышленности.

Особенности микропроцессорных датчиков с алгоритмической компенсацией погрешностей МИДА-ДА-13П-Ех-К:

Встроенный микропроцессор для компенсации погрешностей в диапазоне рабочих температур.
Корректировка НУЛЯ производится с помощью устройства обнуления.
Искробезопасная электрическая цепь преобразователя давления.

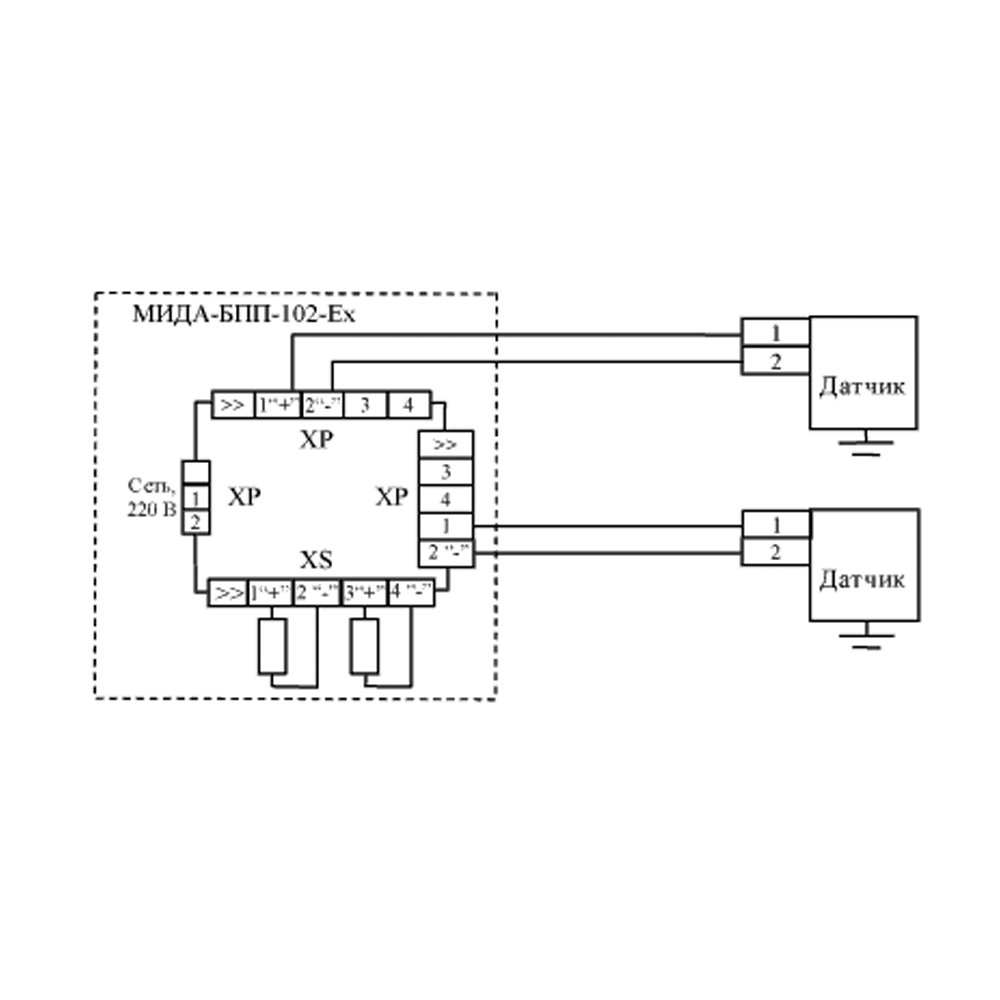

Блоки питания и преобразования сигнала датчиков, барьеры искрозащиты: МИДА-БПП-102-Ех; МИДА-БИЗ-105-Ex; МИДА-БИЗ-107-Ех.

Датчики давления применяются в общепромышленных системах контроля и регулирования, в т. ч. атомном электроэнергетики.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-0,04 МПа; 0-0,06 МПа; 0-0,10 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа
Основная погрешность	±0,25%; ±0,5%
Допустимая перегрузка (Перегрузочное давление)	До 1,5хВПИ, для ВПИ не более 25 МПа До 1,25хВПИ, для ВПИ от 40 до 160 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды	-40...+80°С
Климатическое исполнение (диапазон рабочих температур)	У2, УХЛ3.1
Исполнение по степени защиты	IP65

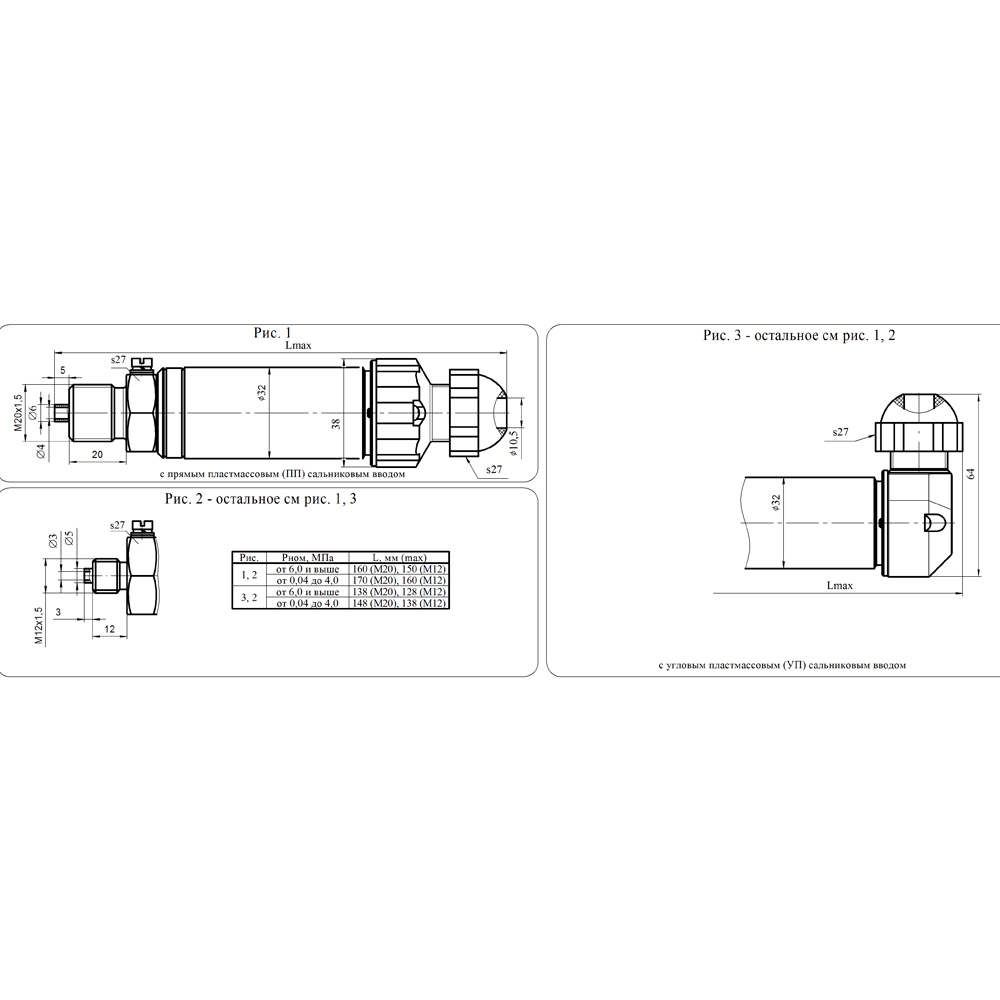

Тип электроподключения	Сальник пластмассовый: прямой (ПП), угловой (УП); сальник металлический: прямой (ПМ), угловой (УМ); прямой под металлорукав (ПММ), угловой под металлорукав (УММ); разъём РСГ4ТВ (ПР), разъём 2РМТ22 (УР2), разъём 2РМТ14 (УР3), разъём 2РМГ14 (УР4), разъём 2Р
Вес	Не более 0,5 кг

Структура обозначения, пример заказа

МИДА-ДА-13П-Ех-К

УХЛ3.1

0,5

0,25 МПа

М20х1,5

УМ

Тип подключения

Тип присоединительного штуцера

Верхний предел измерения абсолютного давления

Абсолютное значение предела допускаемой основной или суммарной погрешности

Обозначение климатического исполнения

Сокращенное наименование датчика

Стандартный комплект поставки

Датчик давления МИДА-ДА-13П-Ех-К.
Руководство по эксплуатации.
Паспорт.
Свидетельство о поверке (допускаются отметки о поверке в паспорте).
Кольцо паронитовое (прокладка).
Кольцо (прокладка с отверстием ∅8,5 (для датчиков с пластмассовым сальником П или У, кольцо с отверстием ∅6,5 установлено в сальник изготовителем).
Розетка РСГ7ТВ с кожухом.
Устройство обнуления МИДА-УО-402.

Дополнительная комплектация, опции

Хомут с винтом М3, гайкой М3, шайбой.
Гаситель пульсаций (демпфер) МИДА-ГП-501.

Скачать документацию

МИДА-13П датчики давления. Руководство по эксплуатации.
