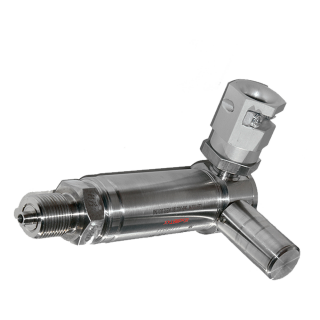

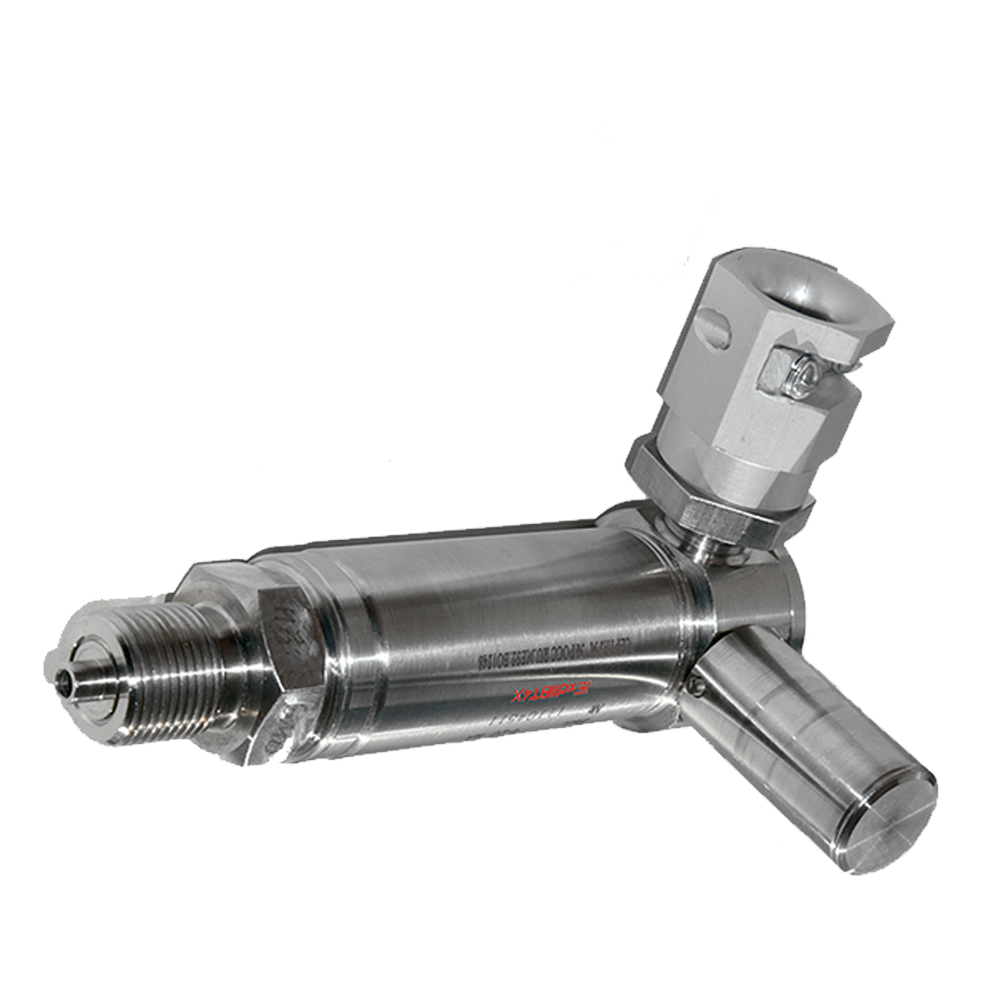

МИДА-ДА-13П-Вн-Г датчики абсолютного давления с блоком грозозащиты

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

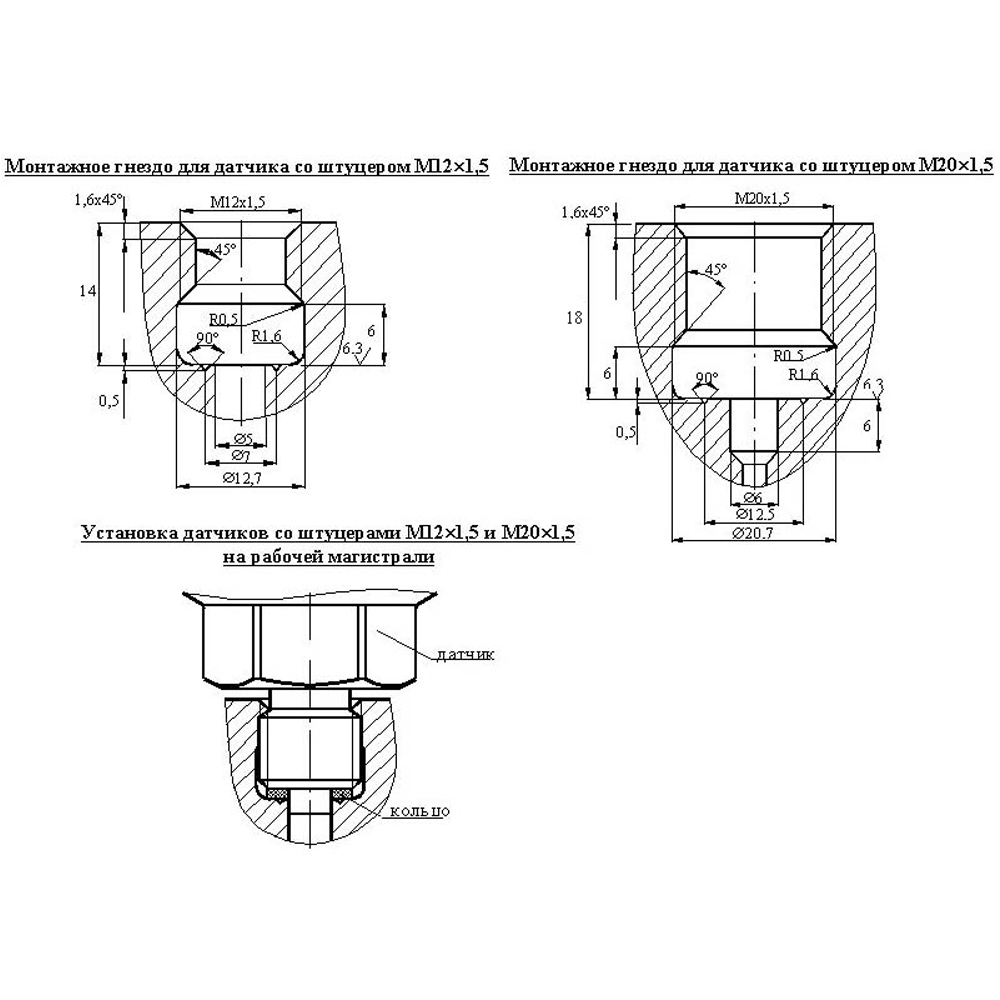

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: 1ExdIIBT4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Датчики давления МИДА-ДА-13П-Вн-Г с блоком грозозащиты предназначены для непрерывного преобразования значения абсолютного давления (ДА) жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы и коррозионностойкая сталь), в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) в системах контроля и управления давлением, в том числе в пищевой промышленности.

Особенности датчиков абсолютного давления МИДА-ДА-13П-Вн-Г:

Взрывонепроницаемая оболочка.
Сменный блок грозозащиты.
Элементы грозозащиты преобразователя давления срабатывают при напряжении свыше 50 вольт.

Датчик давления МИДА-ДА-13П-Вн-Г используется в общепромышленных системах контроля и регулирования, в атомной электроэнергетики.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-0,04 МПа; 0-0,06 МПа; 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10
Основная погрешность	±0,15%; ±0,2%; ±0,25%; ±0,5%
Температурная погрешность	1,6 (для 0,15) 2 (для 0,2 и 0,25%) 3 (для 0,5%)
Допустимая перегрузка (Перегрузочное давление)	До 1,5хВПИ, для ВПИ не более 25 МПа До 1,25хВПИ, для ВПИ от 40 до 160 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды	-40...+80°С
Климатическое исполнение (диапазон рабочих температур)	У1, У2, УХЛ3.1
Исполнение по степени защиты	IP64

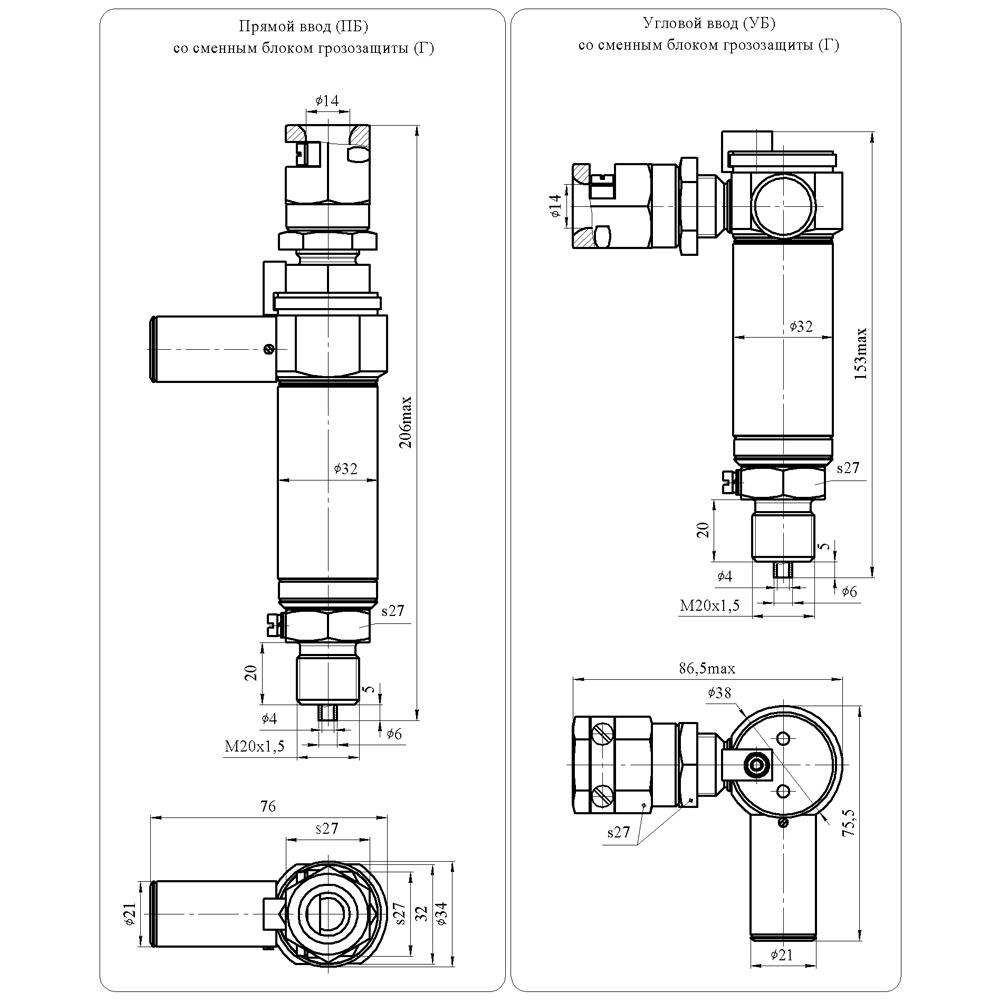

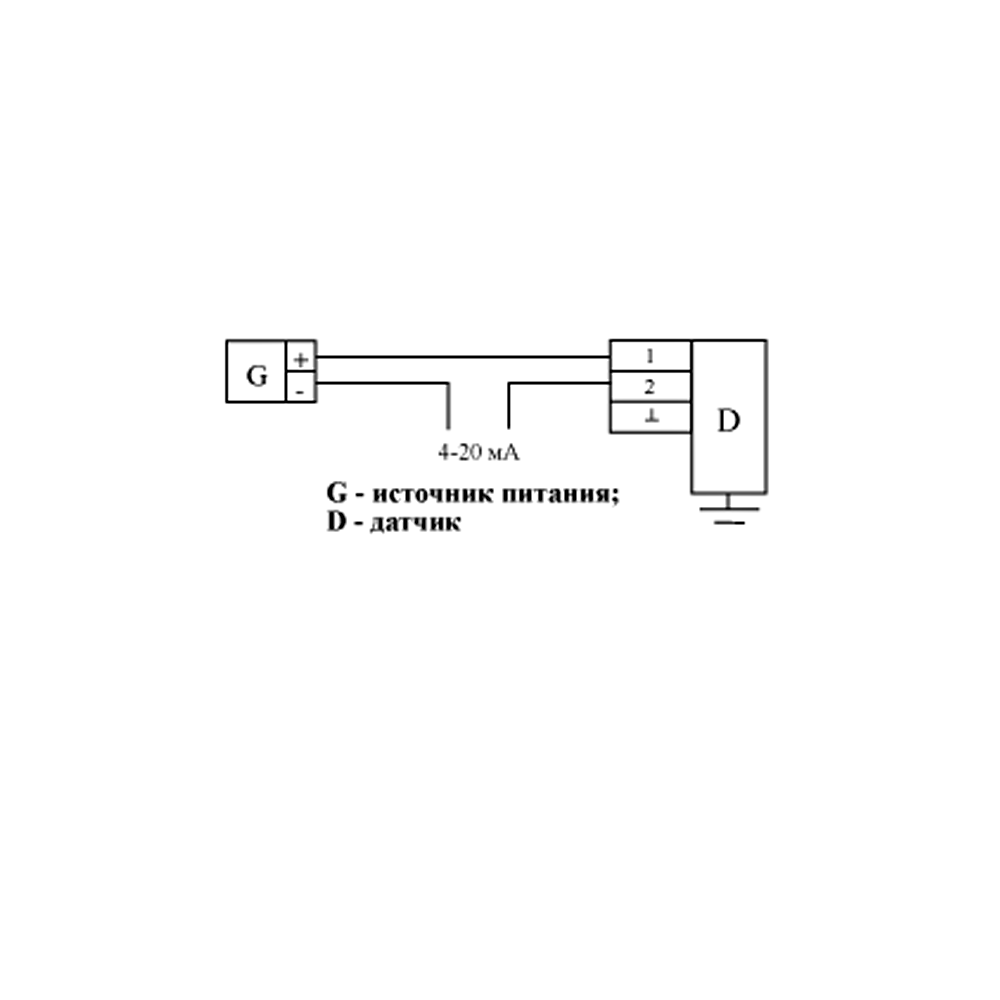

Тип электроподключения	Под металлорукав с контактной колодкой: прямой ввод (ПБ); угловой ввод (УБ)
Вес	Не более 0,7 кг

Структура обозначения, пример заказа

МИДА-ДА-13П-Вн-Г

У2

0,25

2,5 МПа

М20х1,5

ПБ

Тип подключения

Тип присоединительного штуцера

Верхний предел измерения избыточного давления

Абсолютное значение предела допускаемой основной или суммарной погрешности

Обозначение климатического исполнения

Сокращенное наименование датчика

Стандартный комплект поставки

Датчик давления МИДА-13П.
Руководство по эксплуатации.
Паспорт.
Свидетельство о поверке (допускаются отметки о поверке в паспорте).
Кольцо паронитовое (прокладка).
Кольцо (прокладка) с отверстием ∅8,5 (для датчиков с пластмассовым сальником П или У, кольцо с отверстием ∅6,5 установлено в сальник изготовителем).
Розетка РСГ4ТВ с кожухом.
Розетка 2РМТ22КПН4Г3В1В (для датчика с разъемом Р2, УР2,Р5, УР5).
Розетка 2РМТ14КПН4Г1В1В (для датчика с разъемом Р3, УР3,Р4, УР4).

Дополнительная комплектация, опции

Хомут с винтом М3, гайкой М3, шайбой.
Гаситель пульсаций (демпфер) МИДА-ГП-501.

Скачать документацию

МИДА-13П датчики давления. Руководство по эксплуатации.
