МИДА-ДА-13П-Вн-КН датчики абсолютного давления взрывозащищенные с перенастраиваемыми диапазонами измерений

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

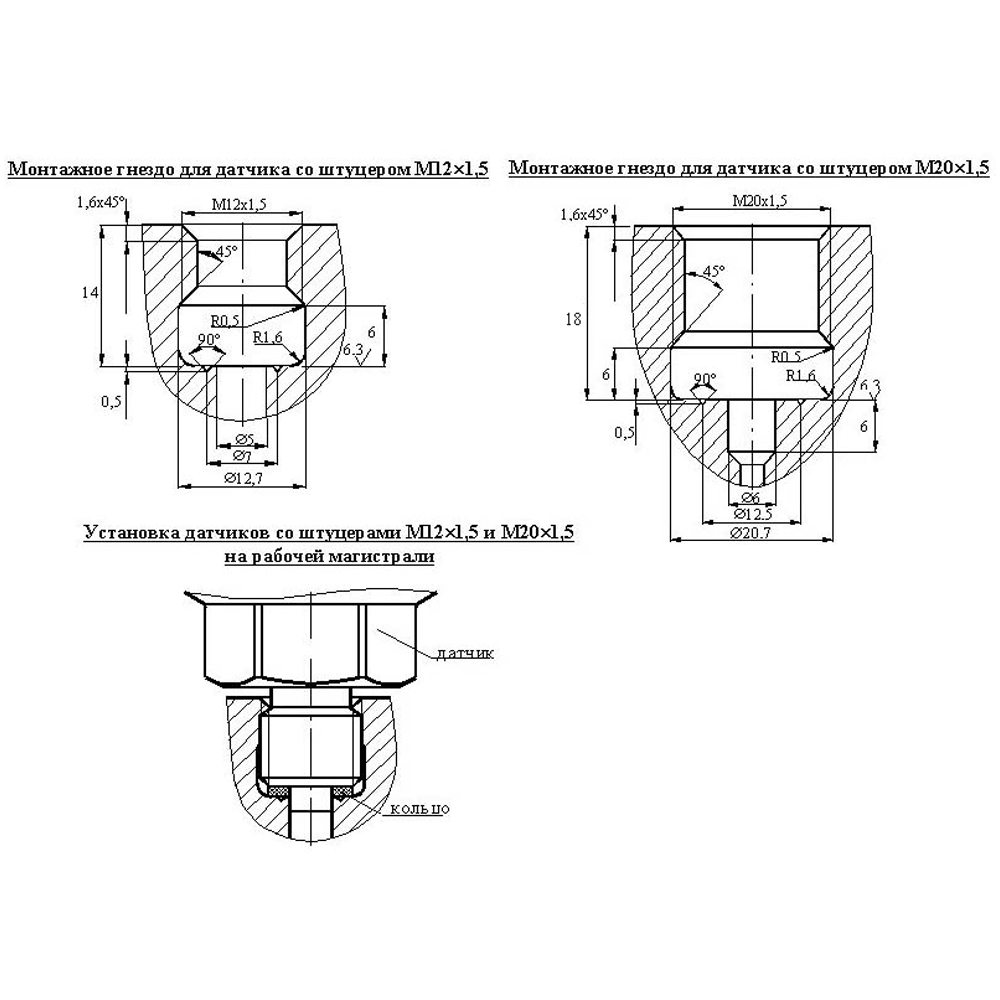

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: 1ExdIIBT4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные датчики давления МИДА-ДА-13П-Вн-КН предназначены для непрерывного преобразования значения абсолютного давления (ДА) жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы и коррозионностойкая сталь), в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) в системах контроля и управления давлением, в том числе в пищевой промышленности.

Особенности датчиков абсолютного давления МИДА-ДА-13П-Вн-КН с перенастраиваемыми диапазонами измерений:

Высокоточный датчик с перенастройкой диапазона измерений, проводимой посредством устройства связи с персональным компьютером и программного обеспечения или устройства перенастройки диапазона.
Корректировка НУЛЯ производится с помощью устройства связи или устройства обнуления.
Перенастраиваемый верхний предел измерений, доля от верхнего предела базового диапазона измерений, не менее 0,1.
Смещение нижнего предела измерений, доля от верхнего предела базового диапазона измерений, не более 0,9.
Взрывонепронецаемая оболочка преобразователя давления.

Датчик давления МИДА-ДА-13П-Вн-КН позволяет организовывать общепромышленные системы контроля и регулирования, в т. ч. атомная электроэнергетика.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-0,4 МПа; 0-0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа
Основная погрешность	±0,25%
Допустимая перегрузка (Перегрузочное давление)	До 1,5хВПИ, для ВПИ не более 25 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды	-40...+80°С
Климатическое исполнение (диапазон рабочих температур)	У2, УХЛ3.1
Исполнение по степени защиты	IP64
Тип электроподключения	Под металлорукав с контактной колодкой: прямой ввод (ПБ); угловой ввод (УБ)
Вес	Не более 0,5 кг

Структура обозначения, пример заказа

МИДА-ДИ-13П-Вн-КН

УХЛ3.1

0,25

6 МПа

М20х1,5

УБ

Тип подключения

Тип присоединительного штуцера

Верхний предел измерения избыточного давления

Абсолютное значение предела допускаемой основной или суммарной погрешности

Обозначение климатического исполнения

Сокращенное наименование датчика

Стандартный комплект поставки

Датчик давления МИДА-ДА-13П-КН.
Руководство по эксплуатации.
Паспорт.
Свидетельство о поверке (допускаются отметки о поверке в паспорте).
Кольцо паронитовое (прокладка).
Кольцо (прокладка) с отверстием ∅8,5 (для датчиков с пластмассовым сальником П или У, кольцо с отверстием ∅6,5 установлено в сальник изготовителем).
Розетка РСГ7ТВ с кожухом.
Устройство обнуления МИДА-УО-402.
Устройство связи МИДА-УС-405 или устройство перенастройки диапазона МИДА-УПД-406.

Дополнительная комплектация, опции

Хомут с винтом М3, гайкой М3, шайбой.
Гаситель пульсаций (демпфер) МИДА-ГП-501.

Скачать документацию

МИДА-13П датчики давления. Руководство по эксплуатации.
