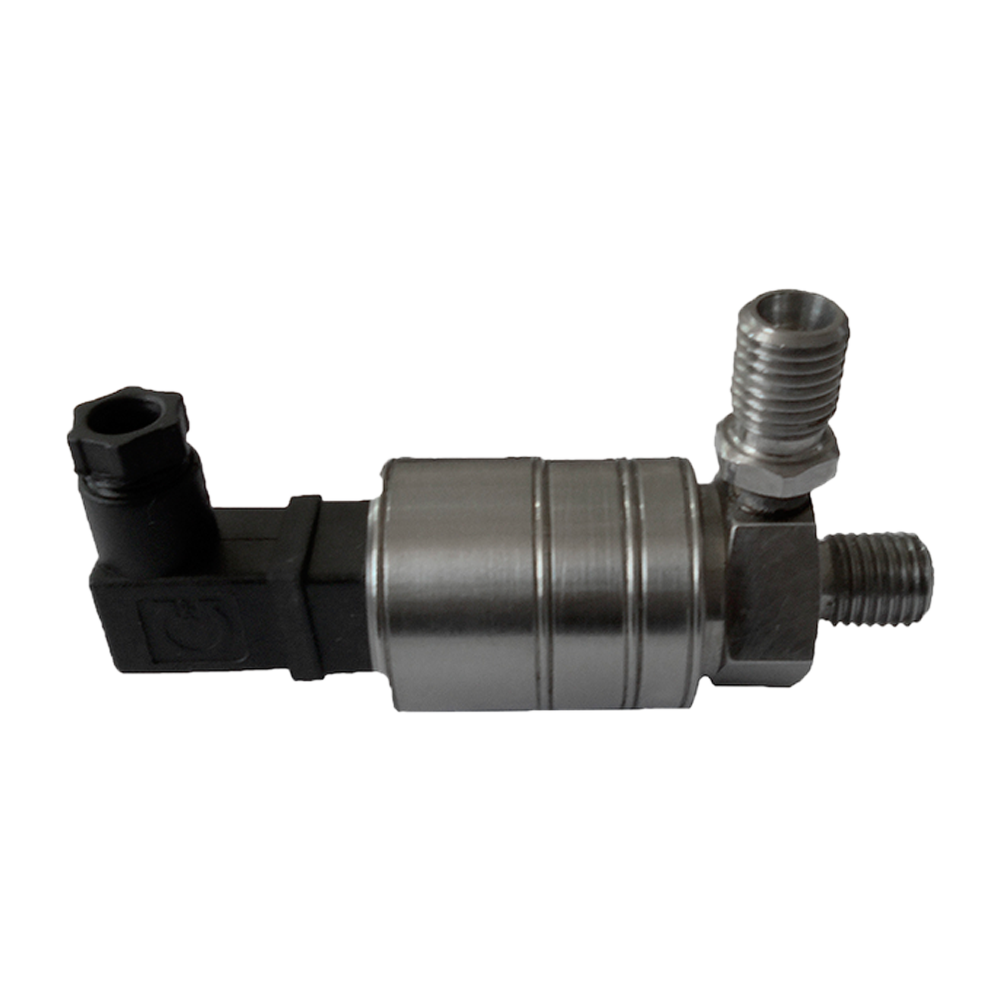

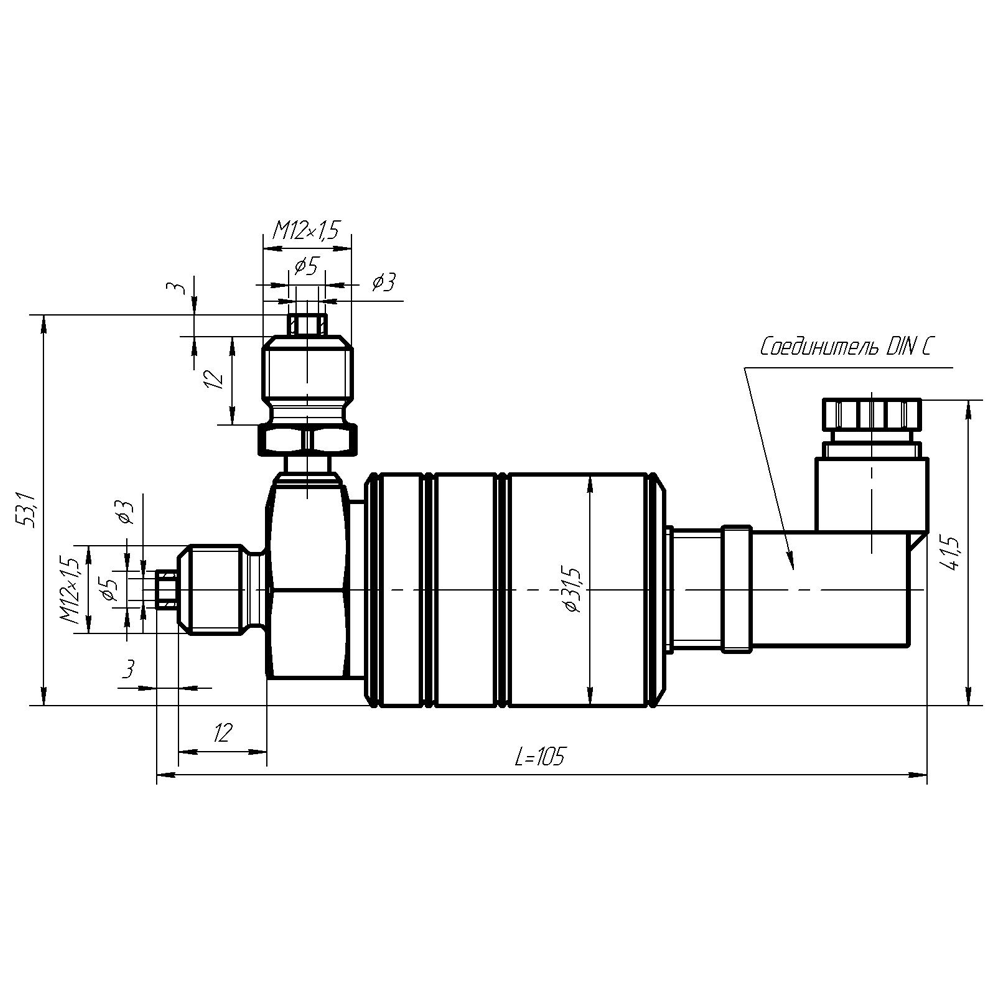

МИДА-ДД-15-Ц датчики разности давлений высокоточные с цифровым выходным сигналом

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: RS-485, UART

Присоединение к процессу: М12х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Высокоточные датчики давления МИДА-ДД-15-Ц предназначены для пропорционального преобразования значения разности давлений (ДД) жидкостей и газов в цифровой сигнал интерфейса UART со специальным протоколом обмена Mida, либо сигнал интерфейса RS485 с протоколом обмена на базе Modbus-протокола или протоколом обмена Mida в системах контроля и управления технологическими процессами в различных отраслях промышленности.

Особенности цифровых протоколов Mida и Modbus:

Протокол определяет структуру сообщений, которая используется и распознается устройствами, подключаемыми к каналу передачи данных (магистрали или линии связи).
Описывает способ запроса устройством доступа к преобразователям, способ ответа на запросы, методы определения ошибок и реакции на ошибки.
Mida предполагает одно активное устройство в линии (мастер – Master) и одно пассивное подчиненное устройство (подчиненный – Slave). Modbus предполагает одно активное (запрашивающее) устройство в линии (мастер – Master), которое может опрашивать множество пассивных подчиненных устройств (подчиненный – Slave), обращаясь к ним по уникальному в линии адресу.
Максимальное расстояние передачи без повторителей для интерфейса UART не более 20 м (Mida) и не более 1200 м (Modbus).

Особенности датчиков разности давлений МИДА-ДД-15-Ц с цифровым выходным сигналом:

Односторонние перегрузки преобразователя давления рабочим избыточным (статическим) давлением недопустимы, так как приводят к его отказу.
Диапазон рабочих статических (избыточных) давлений 0-1,6 МПа.

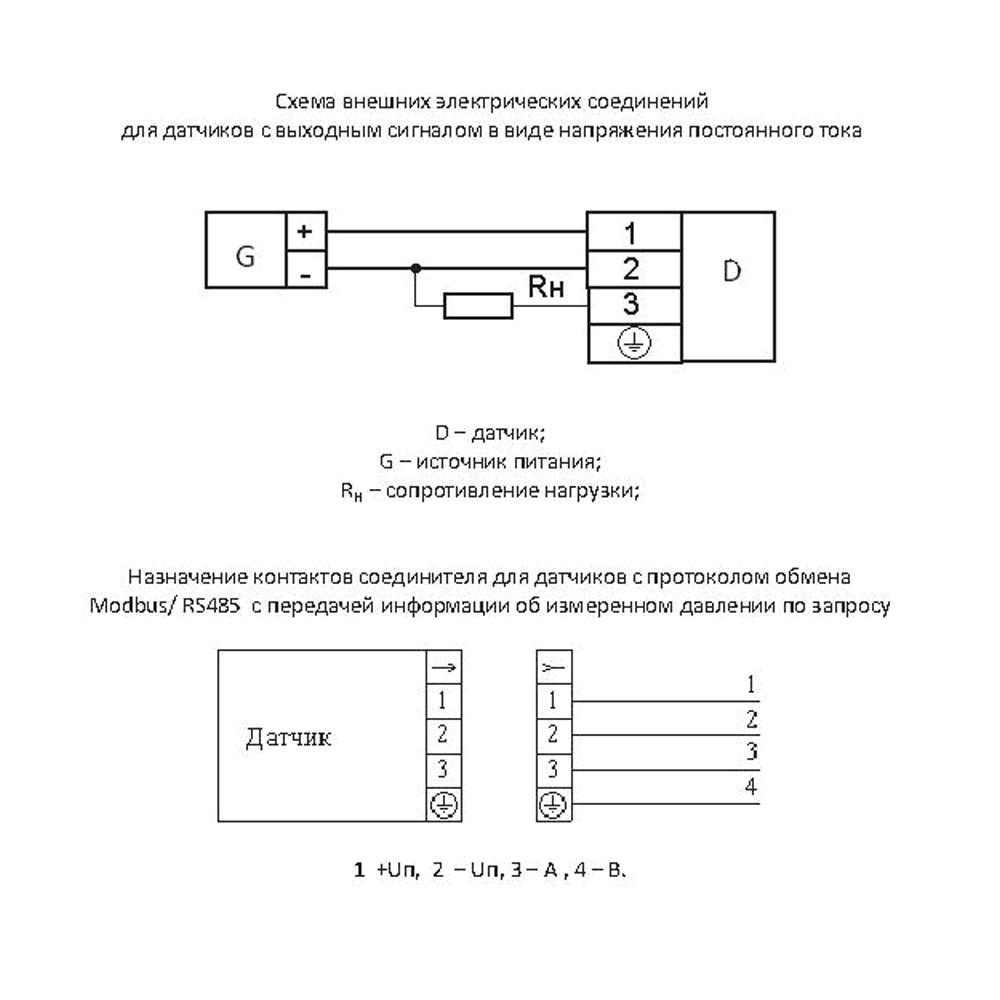

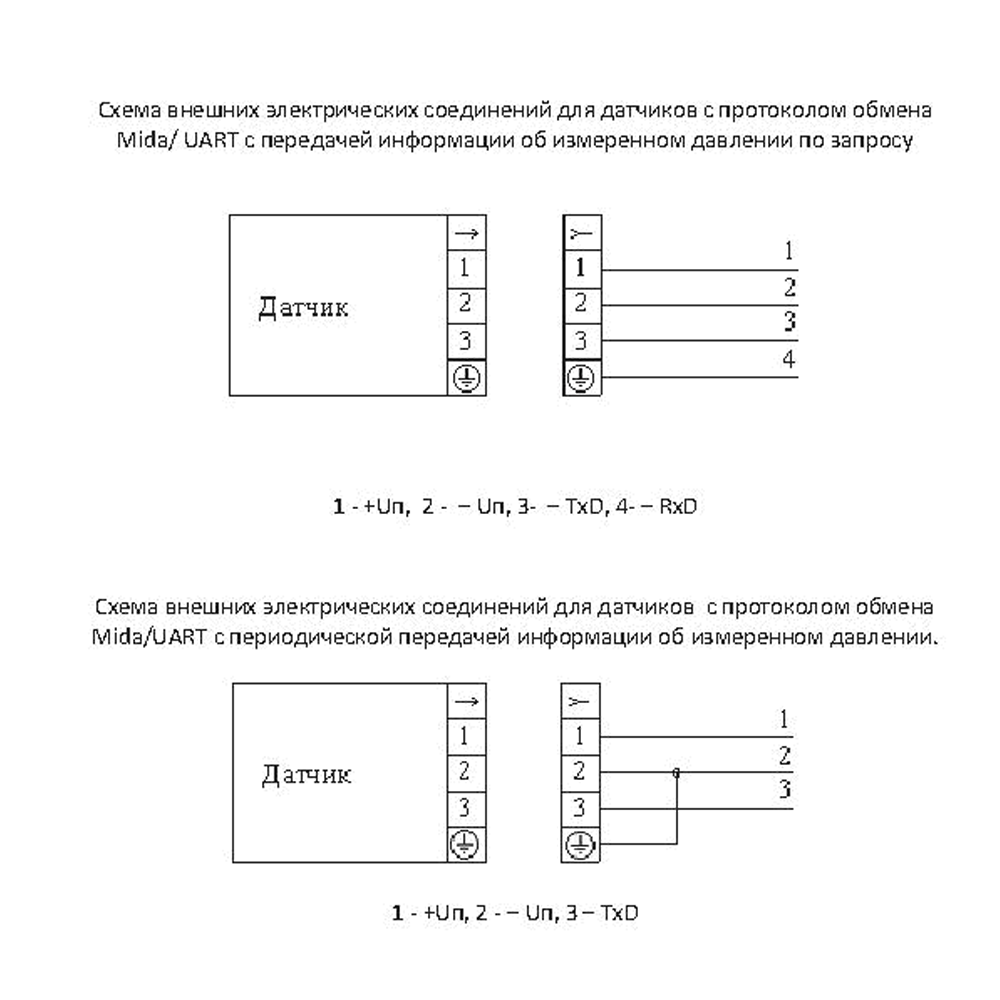

Датчики с цифровым выходным сигналом физического уровня интерфейса UART с протоколом обмена Mida (МИДА-ДД-15-Ц-061, 062).
Датчики с цифровым выходным сигналом интерфейса RS485 с протоколом обмена Mida (МИДА-ДД-15-Ц-063).
Датчики с цифровым выходным сигналом физического уровня интерфейса RS485 с протоколом обмена Modbus (МИДА-ДД-15-Ц-064, 065).

Датчики разности давлений МИДА-ДД-15-Ц предназначены для работы в системах контроля и управления технологическими процессами в различных отраслях промышленности, энергетики, коммунального хозяйства, транспорта, в том числе на газораспределительных пунктах (ГРП), а также в автоматизированных системах коммерческого учета расхода природного газа.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-0,01 МПа…- 0-0,04 МПа
Основная погрешность	±0,15%; ±0,25%; ±0,5%
Допустимая перегрузка (Перегрузочное давление)	До 1,5хВПИ (кратковременно до 15 мин.), для ВПИ не более 25 МПа До 1,25хВПИ, для ВПИ от 40 до 160 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды	-40...+80°С
Климатическое исполнение (диапазон рабочих температур)	У2, УХЛ3.1
Исполнение по степени защиты	IP65
Тип электроподключения	Соединитель DIN C
Принцип действия	Тензометрический
Вес	0,25 кг

Структура обозначения, пример заказа

МИДА-ДВ-15

IP65

0,25

0,04

063

М12

DIN C

Вид электрического подключения

Код присоединительного штуцера

Код выходного сигнала (линии):
061, 062 - UART/Mida
063 - RS485/Mida
064, 065 - RS485/Modbus

Верхний предел измерения

Нижний предел измерения

Приведенная погрешность

Степень защиты оболочки

С цифровым выходным сигналом

Сокращенное наименование датчика, измеряемый параметр

Стандартный комплект поставки

Датчик давления МИДА-15-UART(RS485).
Руководство по эксплуатации.
Паспорт.
Соединитель DIN С (комплект).
Программа Mida15Tool или Mida15Tool Modbus (поставляется на CD диске в соответствии с заказом).
Кольцо (уплотнительная паронитовая прокладка), поставляется для датчиков со штуцером М12, М20.

Дополнительная комплектация, опции

Скачать документацию

МИДА-15 датчики давления. Руководство по эксплуатации.

МИДА-15 датчики давления. Код линии, выходной сигнал, напряжение питания.
