МИДА-ДД-15 датчики разности давлений высокоточные

Скачать PDF

Вид давления: Дифференциальное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-4,5 В, Токовый 4-20 мА

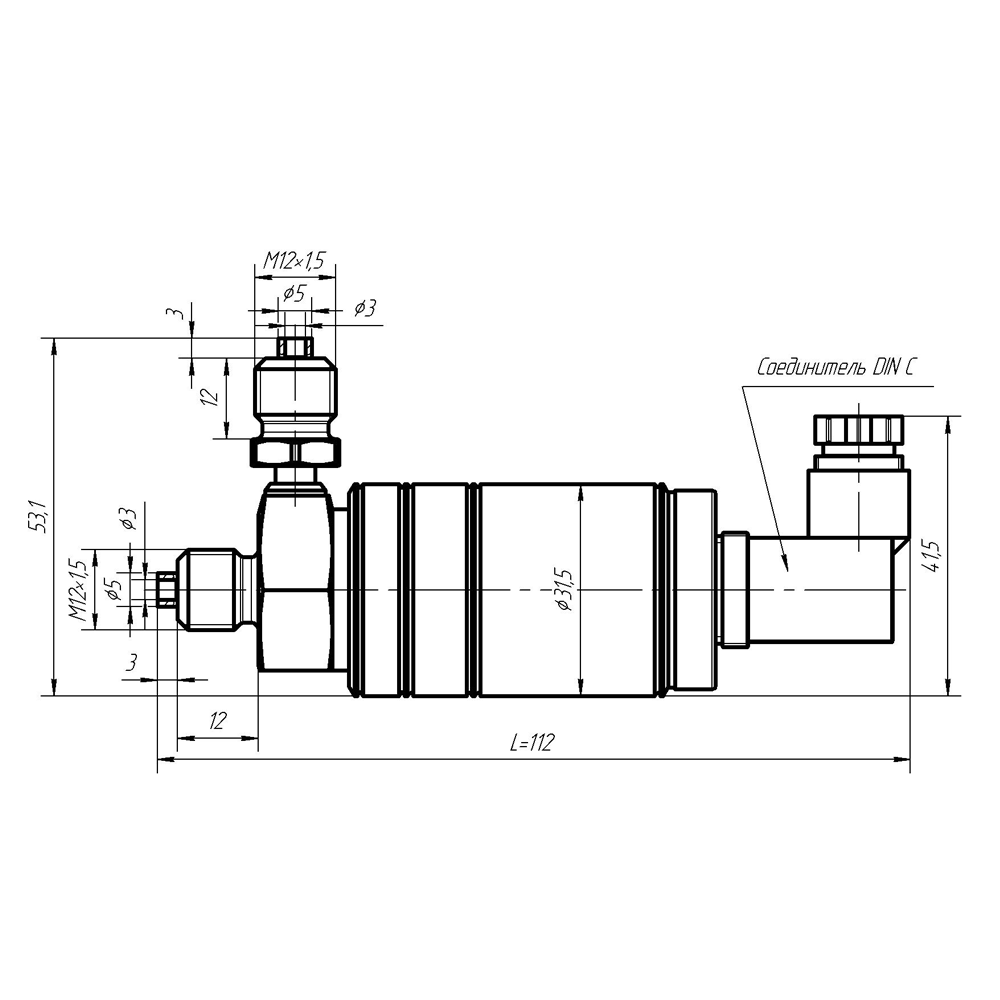

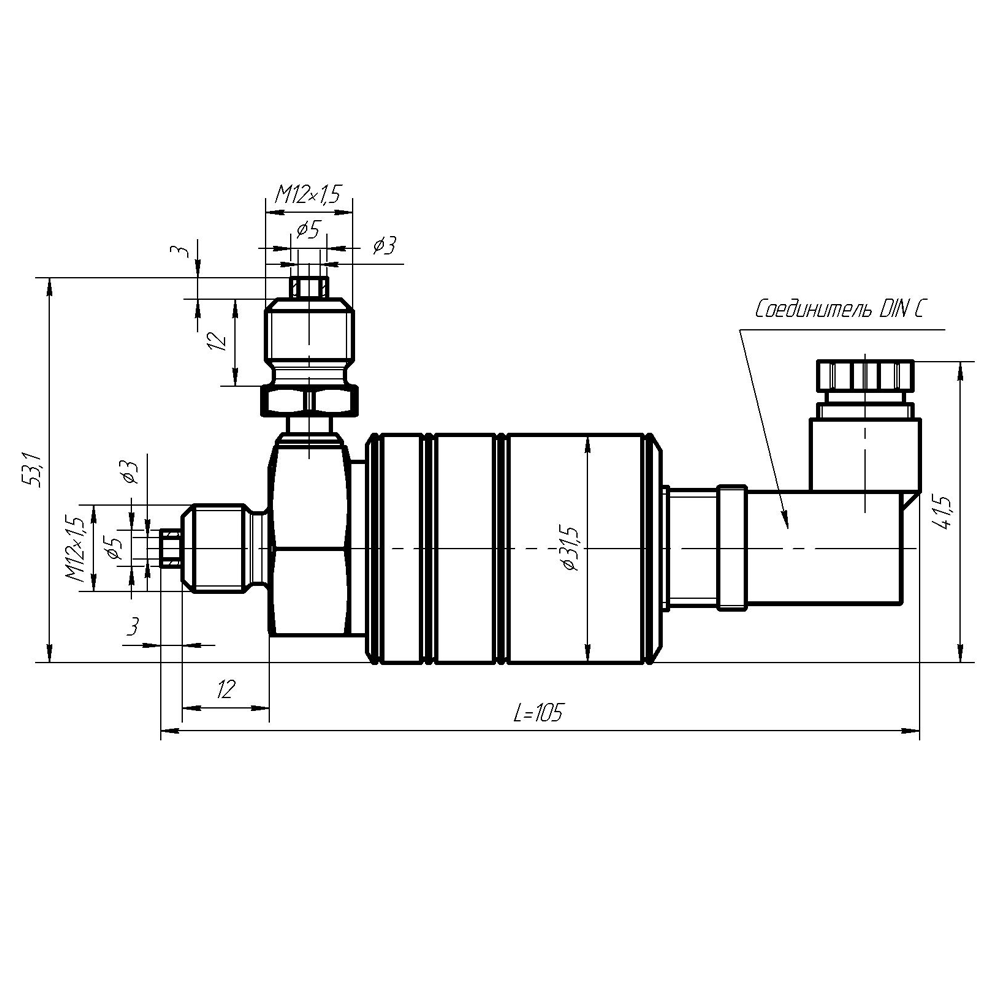

Присоединение к процессу: М12х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

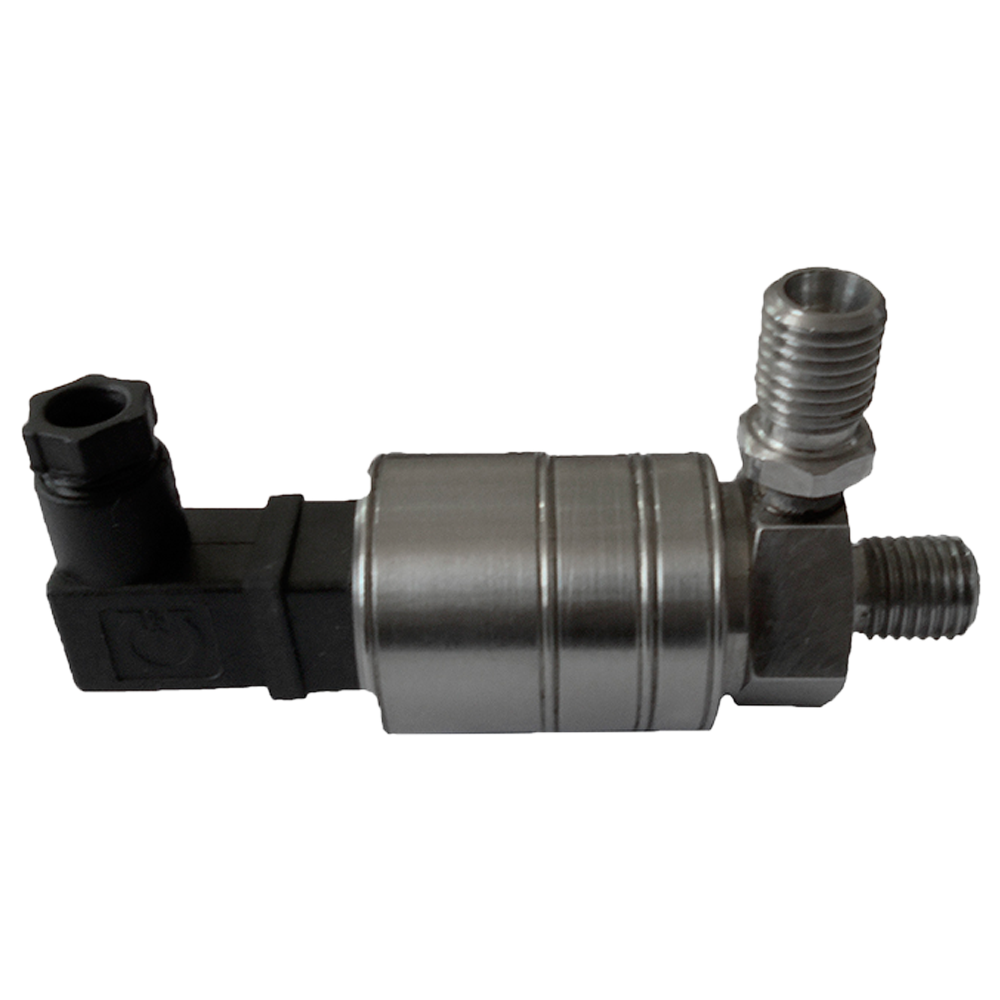

Высокоточные датчики давления МИДА-ДД-15 предназначены для пропорционального преобразования значения разности давлений (ДД) жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы и коррозионностойкая сталь), в унифицированный сигнал постоянного тока или напряжения постоянного тока в системах контроля и управления давлением, в том числе в пищевой промышленности.

Датчики разности давлений МИДА-ДД-15 используют для измерения перепада давления на фильтрах очистки газа газораспределительных пунктов, а также на измерительных трубопроводах счетчиков газа турбинного и ротационного типа систем коммерческого учета газов.

Особенности датчиков разности давлений МИДА-ДД-15:

Односторонние перегрузки датчиков МИДА-ДД-15 рабочим избыточным (статическим) давлением недопустимы, так как приводят к его отказу.
Диапазон рабочих статических (избыточных) давлений 0-1,6 МПа.
Преобразователи давлений с выходным сигналом в виде постоянного тока 4-20 мА (МИДА-ДД-15-01). Имеют корректоры НУЛЯ и МАКСИМУМА.

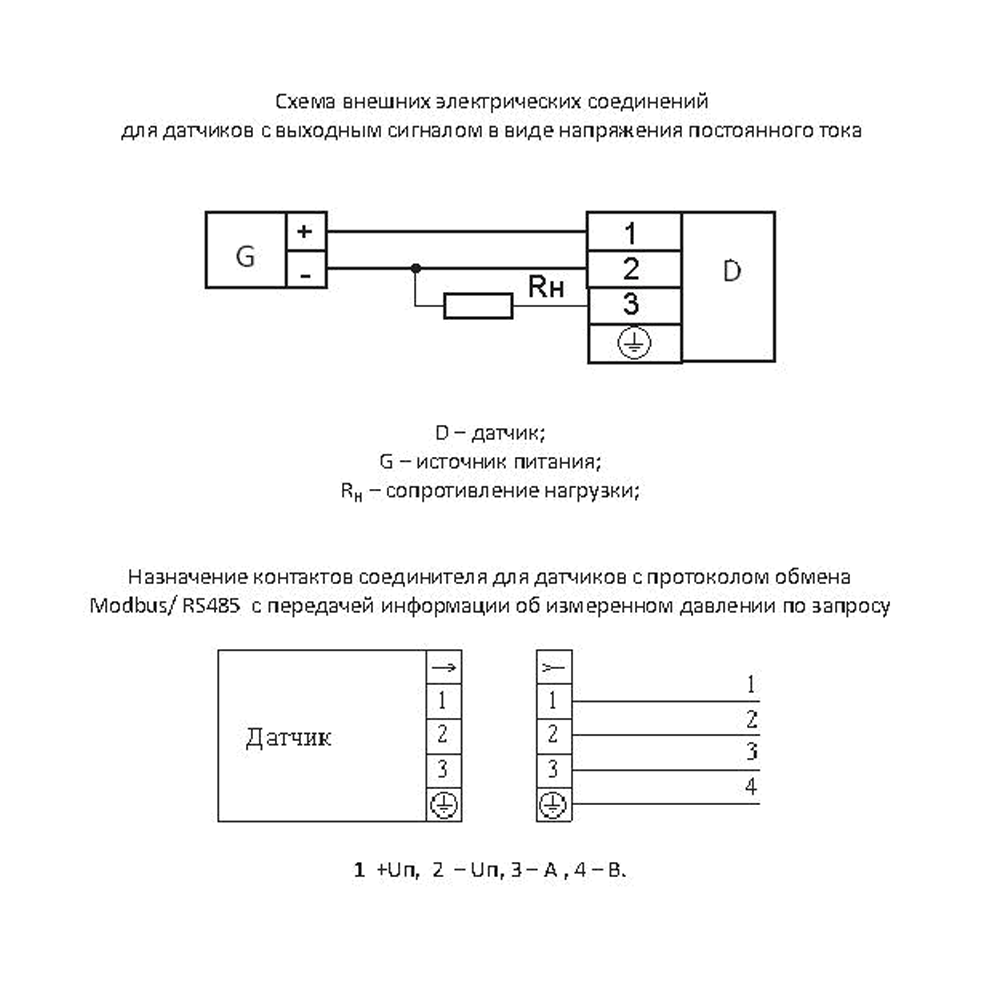

Датчики с выходным сигналом в виде напряжения постоянного тока (МИДА-ДА-15-051,-052). Имеют корректоры НУЛЯ и МАКСИМУМА.
Датчики с выходным сигналом в виде напряжения постоянного тока (МИДА-ДА-15-055,-057). Имеют пропорциональную зависимость выходного сигнала от напряжения питания. Не имеют корректоров НУЛЯ и МАКСИМУМА.
Датчики с выходным сигналом в виде напряжения постоянного тока (МИДА-ДА-15-058,-059). Имеют пропорциональную зависимость выходного сигнала от напряжения питания и корректоры НУЛЯ и МАКСИМУМА.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-0,01… - 0-0,04 МПа
Основная погрешность	±0,15%; ±0,25%; ±0,5%
Допустимая перегрузка (Перегрузочное давление)	До 1,5хВПИ (кратковременно до 15 мин.), для ВПИ не более 25 МПа До 1,25хВПИ, для ВПИ от 40 до 160 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды	-40...+80°С
Климатическое исполнение (диапазон рабочих температур)	У1, У2, УХЛ3.1
Исполнение по степени защиты	IP65
Тип электроподключения	Соединитель DIN C
Принцип действия	Тензометрический
Вес	0,25 кг

Структура обозначения, пример заказа

МИДА-ДД-15

IP65

0,5

0,01

МПа

052

Код выходного сигнала (линии):
01 - 4-20 мА (2-проводная)
051, 055 - 0,4-2,0 В
052, 057 - 0,5-4,5 В

Единицы измерения

Верхний предел измерения

Нижний предел измерения

Приведенная погрешность

Степень защиты оболочки

Сокращенное наименование датчика, измеряемый параметр

Стандартный комплект поставки

Датчик давления МИДА-15.
Руководство по эксплуатации.
Паспорт.
Соединитель DIN С (комплект).
Кольцо (уплотнительная паронитовая прокладка).

Дополнительная комплектация, опции

Скачать документацию

МИДА-15 датчики давления. Руководство по эксплуатации.

МИДА-15 датчики давления. Код линии, выходной сигнал, напряжение питания.
