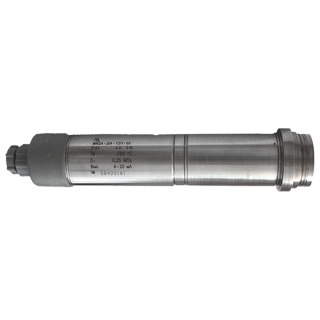

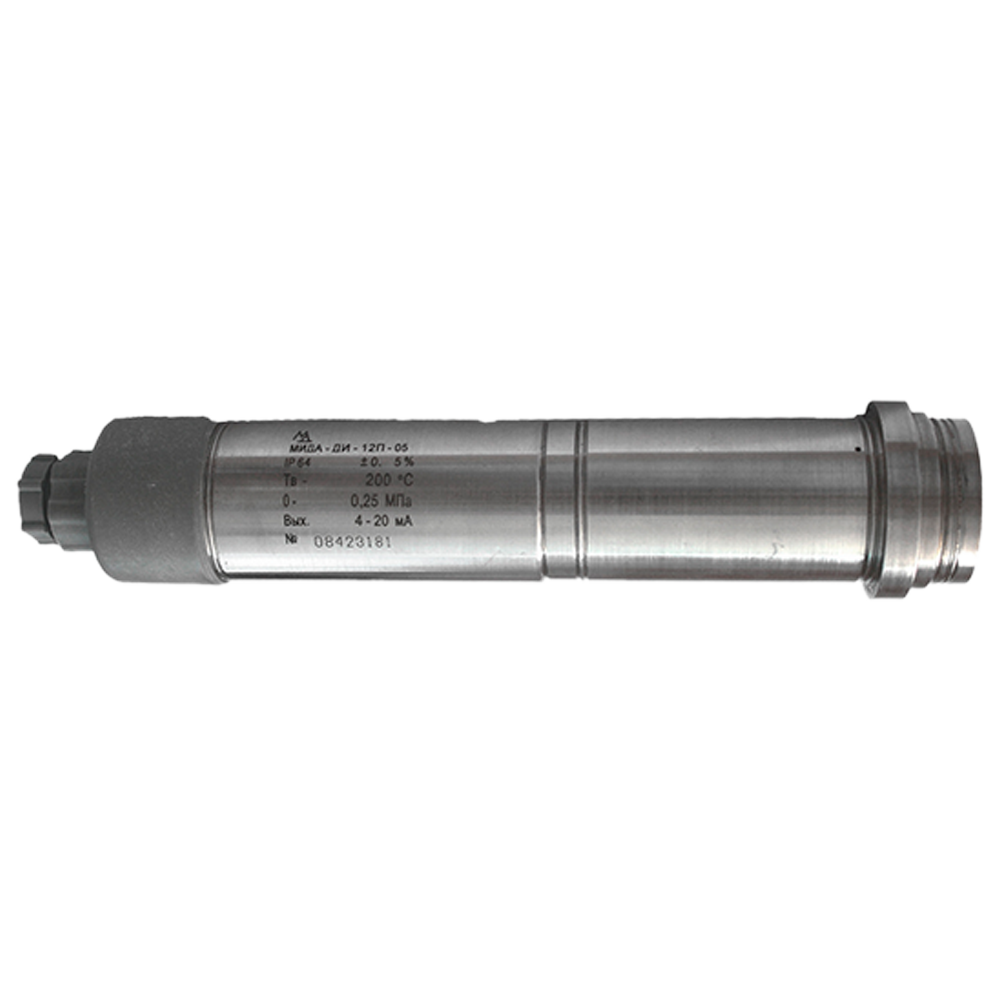

МИДА-ДИ-12П-05-Ех-К-150 датчики избыточного давления высокотемпературные взрывозащищенные с открытой измерительной мембраной

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: М40х1,5

Маркировка взрывозащиты: 1ExiaIICT3, 1ExiaIICT4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные высокоточные датчики МИДА-ДИ-12П-05-Ех-К-150 предназначены для непрерывного преобразования избыточного давления высокотемпературной измеряемой среды (диапазон рабочих температур -40...+150°С), неагрессивной к материалам контактирующих деталей, в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) в системах контроля и управления давлением. Датчики могут использоваться, в том числе, в пищевой промышленности.

Особенности датчиков МИДА-ДИ-12П-05-Ех-К-150 с открытой измерительной мембраной:

Дополнительная температурная погрешность нормируется зоной температурной погрешности в рабочем диапазоне температур.
Компенсация температурной погрешности производится цифровой обработкой сигнала и не превышает 0,5% во всём рабочем диапазоне температур.
Преобразователи давления МИДА-ДИ-12П-05-Ех-К-150 имеют вид взрывозащиты «искробезопасная электрическая цепь» уровня «ia».

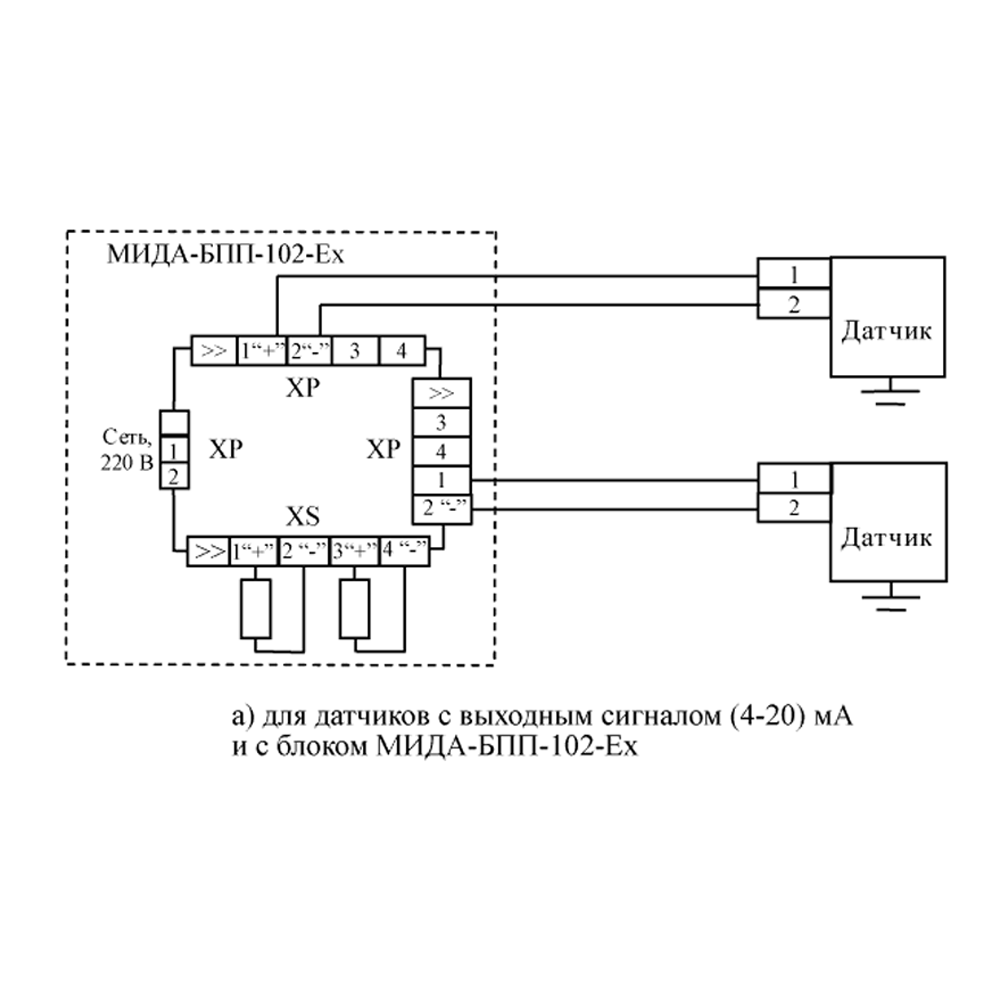

Рекомендуется использование блоков питания и преобразования сигналов МИДА-БПП-102-Ех, блоков питания МИДА-БП-106 с барьерами взрывозащиты МИДА-БИЗ-105-Ех, МИДА-БИЗ-107-Ех для питания взрывозащищенных датчиков.
Первичный преобразователь и электронный блок конструктивно объединены.
В состав электронного блока входит микропроцессор, с помощью которого производится алгоритмическая компенсация погрешностей.

Датчики давления МИДА-ДИ-12П-05-Ех-К-150 применяются в системах регулирования и контроля смесей газов с жидкими и твердыми включениями.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-25 МПа; 0-40 МПа; 0-60 МПа; 0-100 МПа; 0-160 МПа; 0-250 МПа; 0-400 МПа; 0-600 МПа; 0-1000 МПа; 0-1600 МПа
Основная погрешность	±0,5%
Температурная погрешность	Не превышает 0,5% во всём рабочем диапазоне температур.
Допустимая перегрузка (Перегрузочное давление)	до 1,5хВПИ, для ВПИ не более 25 МПа; до 1,25хВПИ, для ВПИ от 40 и выше, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды	-40...+150°С
Климатическое исполнение (диапазон рабочих температур)	УХЛ3.1
Исполнение по степени защиты	IP64
Тип электроподключения	Сальник прямой (П); разъем РСГ7ТВ (Р)
Принцип действия	Тензометрический
Вес	Не более 0,3 кг

Структура обозначения, пример заказа

МИДА-ДИ-12П-05

150

0,5

1600 МПа

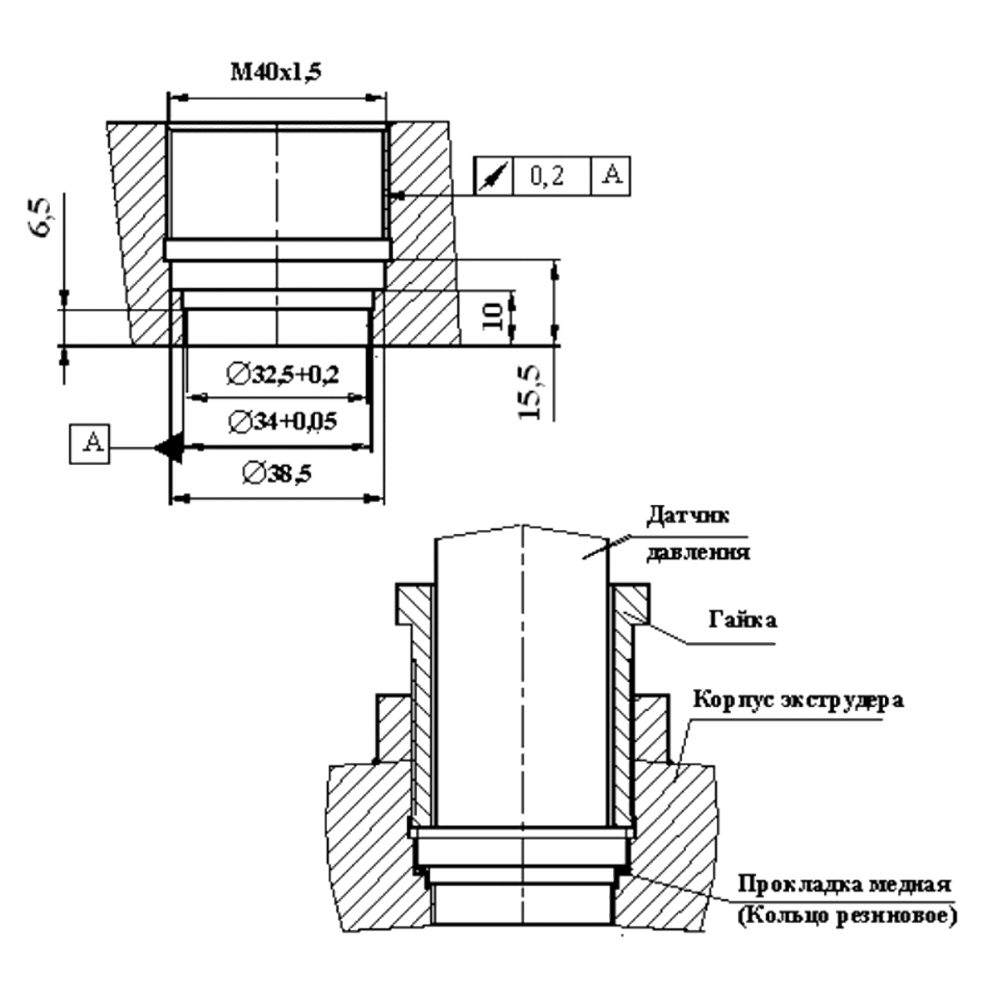

М40

Тип подключения

Присоединение к процессу

Верхний предел измерения

Абсолютное значение предела допускаемой основной погрешности

Верхний предел диапазона рабочих температур

Алгоритмическая компенсация погрешностей

Взрывозащищенное исполнение

Сокращенное наименование датчика, измеряемый параметр

Стандартный комплект поставки

Датчик избыточного давления МИДА-ДИ-12П.
Руководство по эксплуатации.
Паспорт.
Свидетельство о поверке (допускаются отметки о поверке в паспорте).
Кольцо уплотнительное (резиновое) ∅2,2х∅33.
Устройство обнуления МИДА-УО-402 (количество устройств для партии датчиков должно быть указано в заказе).

Скачать документацию

МИДА-ДИ-12П датчики избыточного давления. Руководство по эксплуатации.
