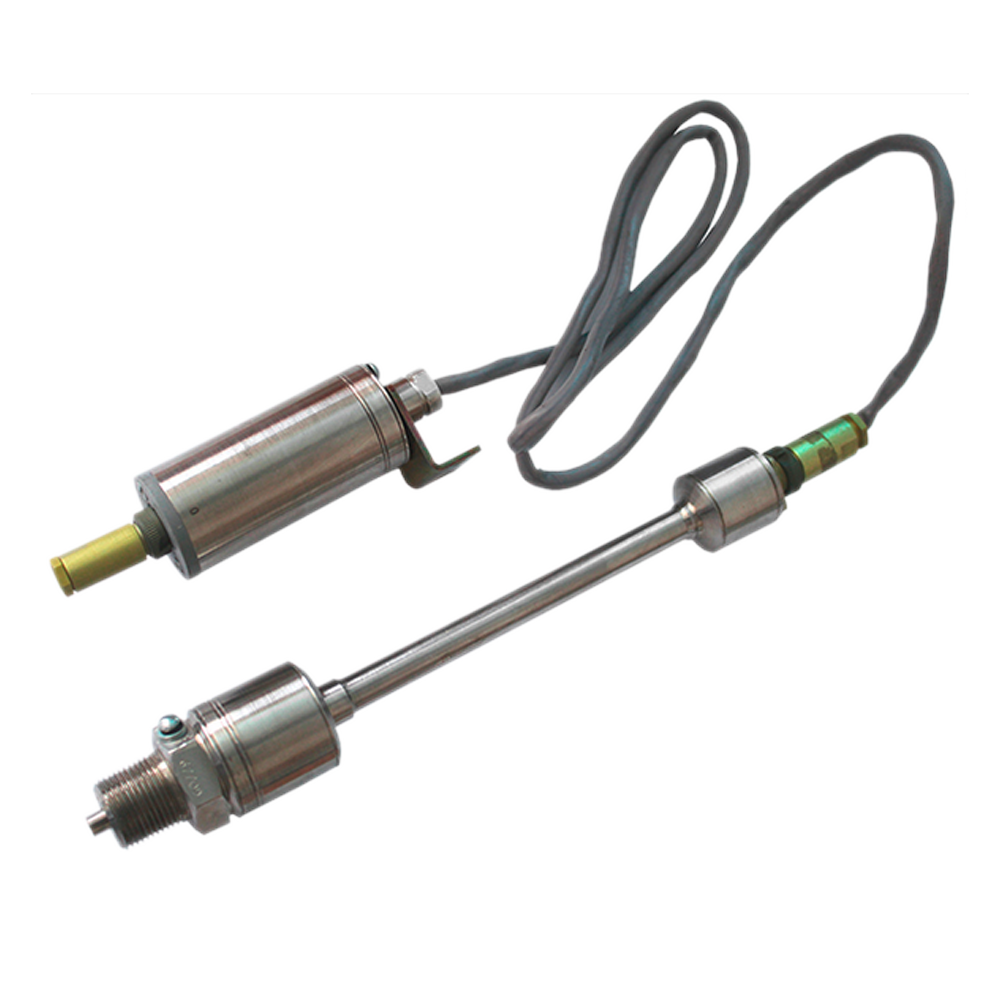

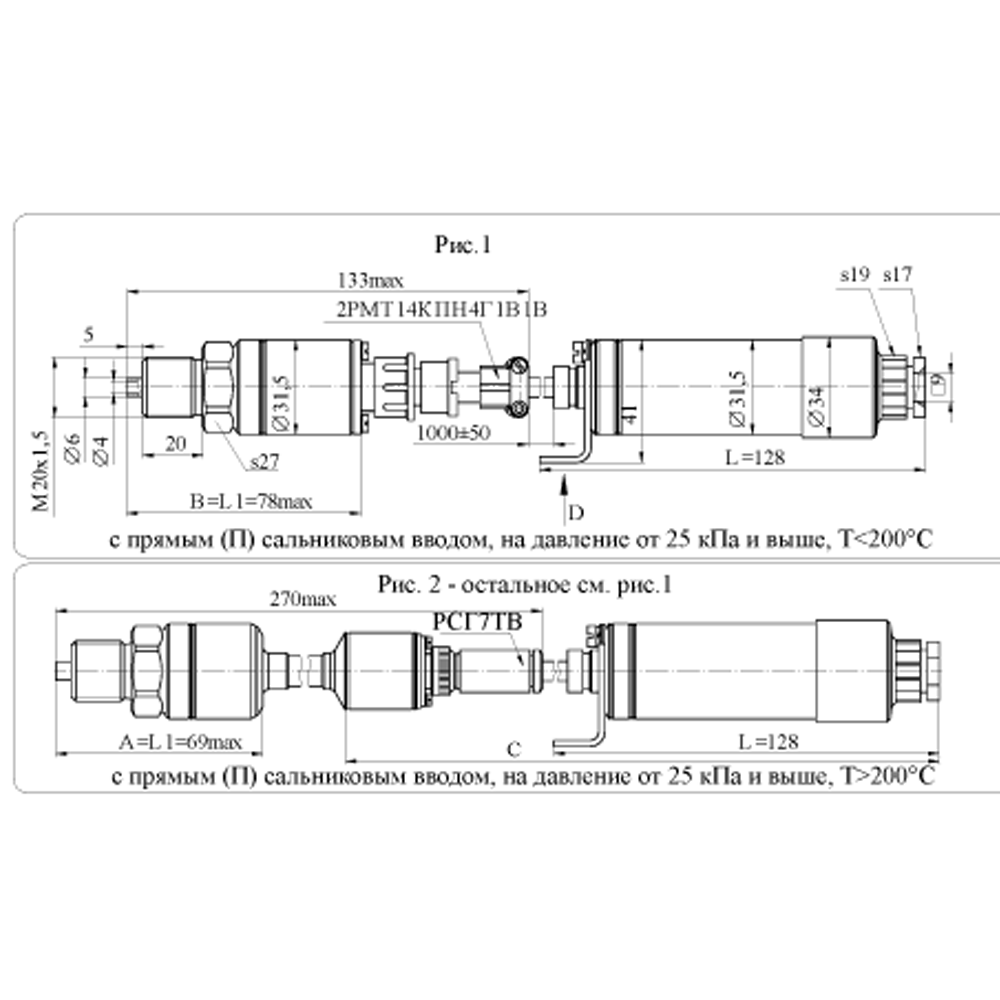

МИДА-ДИ-12П-12-Ех-В-200 датчики избыточного давления высокотемпературные высокоточные взрывозащищенные

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

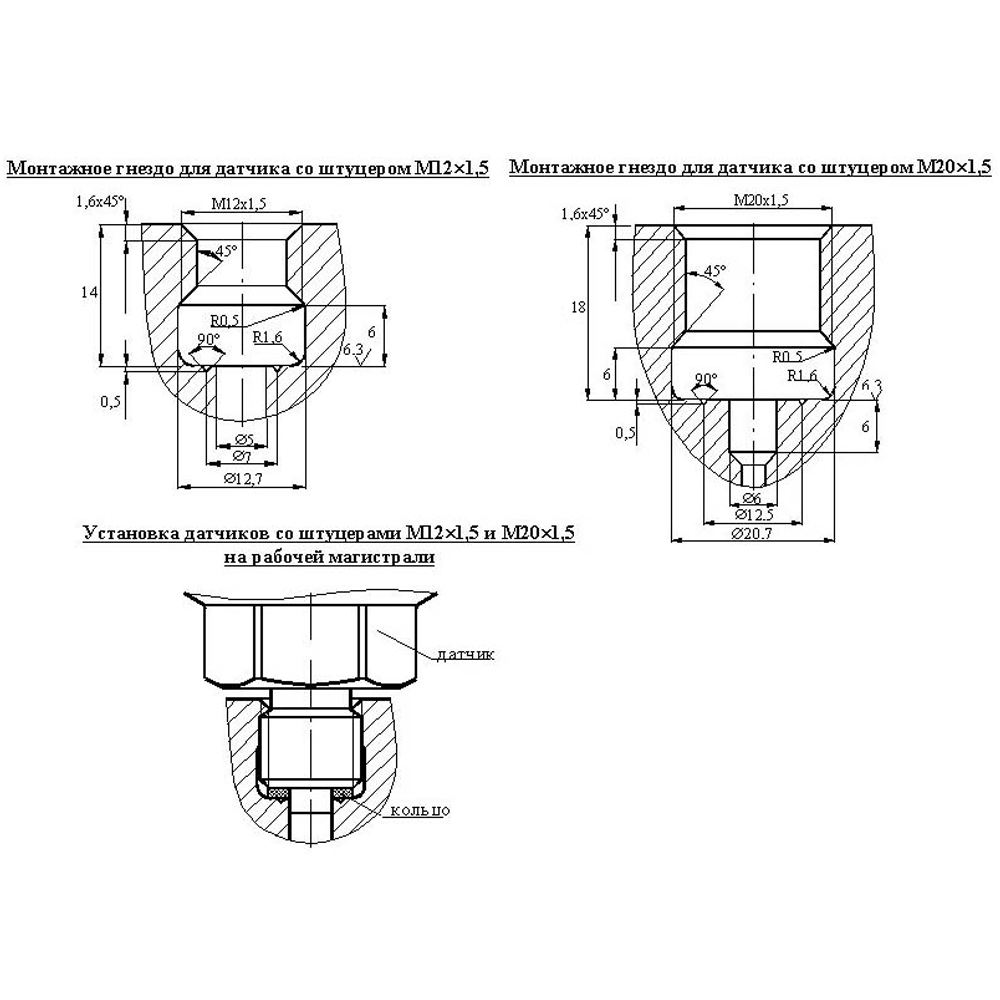

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: 1ExiaIICT1, 1ExiaIICT2, 1ExiaIICT3, 1ExiaIICT4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные датчики МИДА-ДИ-12П-12-Ех-В-200 предназначены для непрерывного преобразования избыточного давления высокотемпературной измеряемой среды (диапазон рабочих температур -40...+200°С), неагрессивной к материалам контактирующих деталей, в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) в системах контроля и управления давлением. Датчики могут использоваться, в том числе, в пищевой промышленности.

Особенности высокотемпературных высокоточных датчиков МИДА-ДИ-12П-12-Ех-В-200:

Дополнительная температурная погрешность нормируется зоной температурной погрешности в рабочем диапазоне температур. Компенсация температурной погрешности производится цифровой обработкой сигнала и не превышает 0,5% во всём рабочем диапазоне температур.
Преобразователи давления МИДА-ДИ-12П-12-Ех-В-200 имеют вид взрывозащиты «искробезопасная электрическая цепь» уровня «ia».

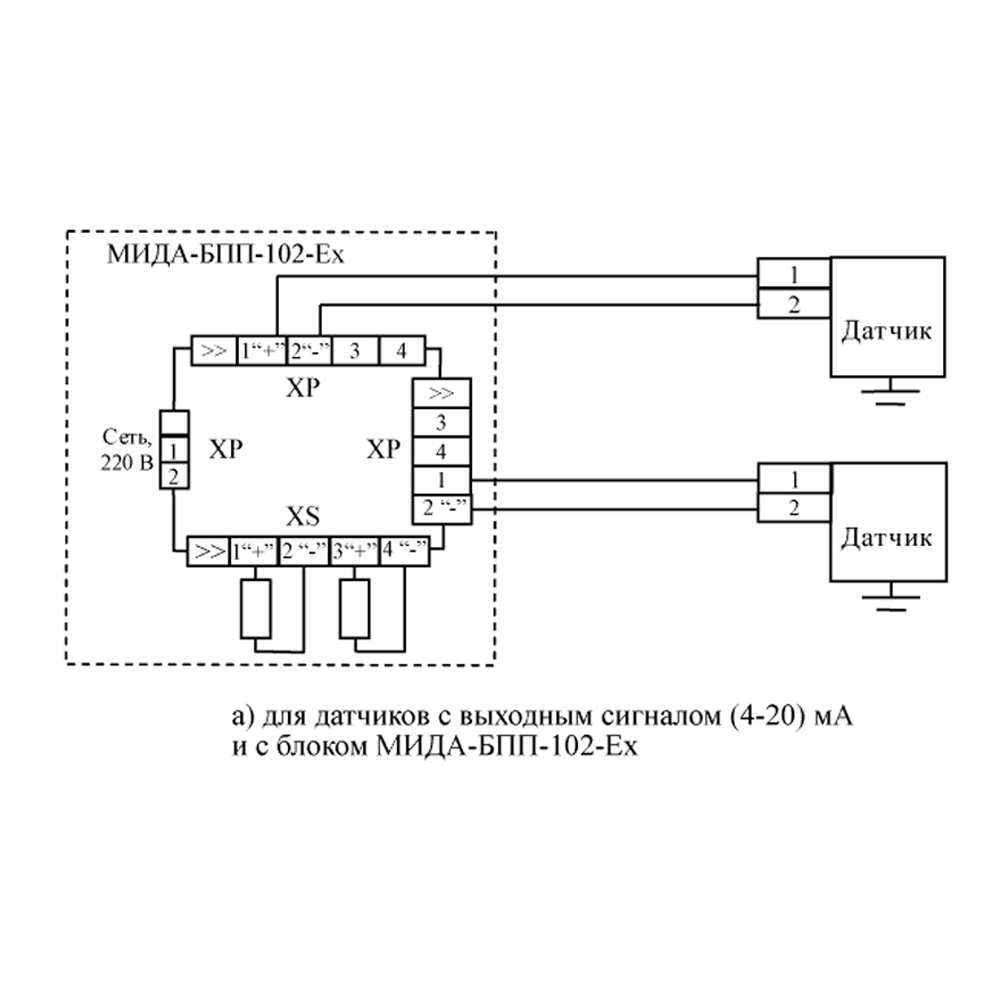

Рекомендуется использование блоков питания и преобразования сигналов МИДА-БПП-102-Ех, блоков питания МИДА-БП-106 с барьерами взрывозащиты МИДА-БИЗ-105-Ех, МИДА-БИЗ-107-Ех для питания взрывозащищенных датчиков.
Существенное уменьшение дополнительной температурной погрешности достигается за счет контроля температуры первичного преобразователя и соответствующей коррекции выходного сигнала, выполняемых электронным блоком.

Датчики давления МИДА-ДИ-12П-12-Ех-В-200 используются в системах измерения, регулирования и контроля давления высокотемпературных сред.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-0,01 МПа; 0-0,016 МПа; 0-0,025 МПа; 0-0,04 МПа; 0-0,06 МПа; 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа; 0-100 МПа; 0-160 МПа
Основная погрешность	±0,25%; ±0,5%
Температурная погрешность	±1%
Допустимая перегрузка (Перегрузочное давление)	До 1,5хВПИ, для ВПИ не более 25 МПа; до 1,25хВПИ, для ВПИ от 40 и выше, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды	-40...+200°С
Климатическое исполнение (диапазон рабочих температур)	УХЛ3.1
Исполнение по степени защиты	IP64

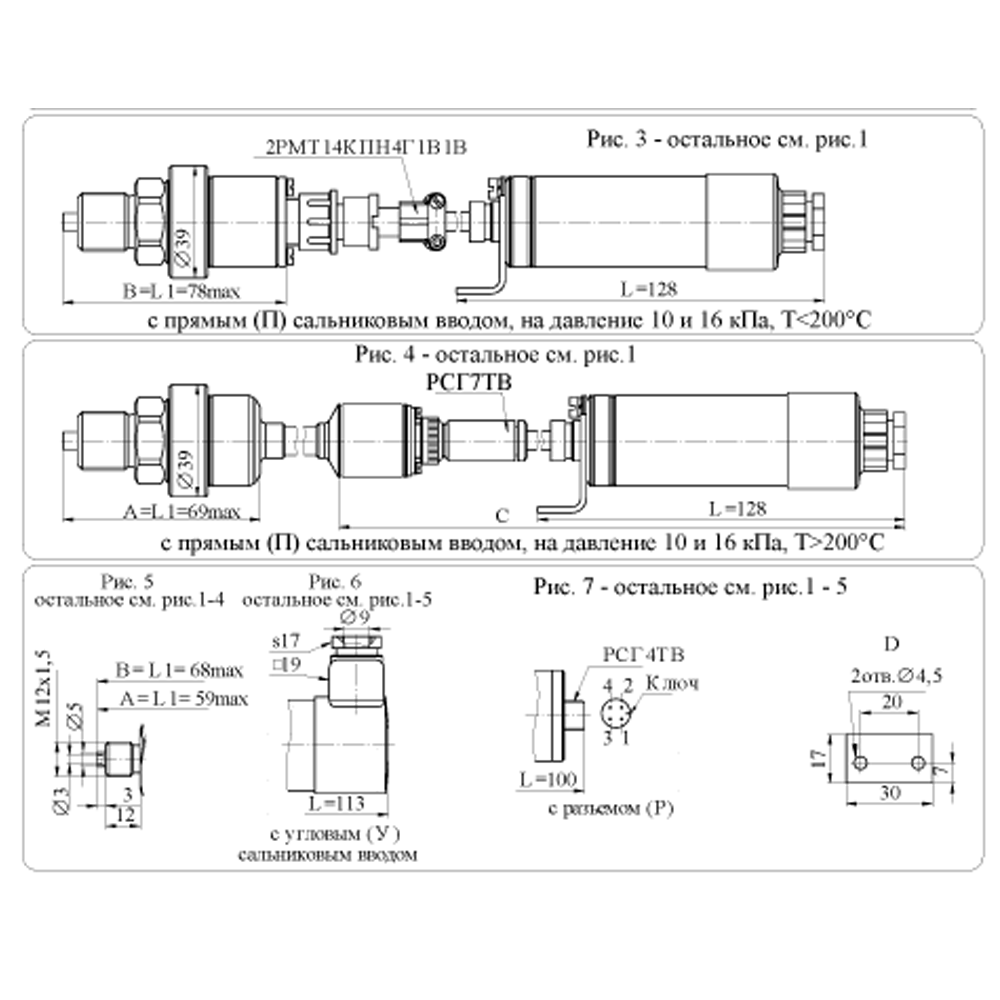

Тип электроподключения	Сальник пластмассовый: сальник прямой (П) или угловой (У); сальник металлический: прямой (ПМ), угловой (УМ); разъем РСГ4ТВ(Р)
Принцип действия	Тензометрический
Вес	Не более 0,5 кг

Структура обозначения, пример заказа

МИДА-ДИ-12П-12

200

0,5

160 МПа

М12

Тип подключения

Тип присоединительного штуцера

Верхний предел измерения

Абсолютное значение предела допускаемой основной погрешности

Верхний предел диапазона рабочих температур

Высокоточный

Взрывозащищенное исполнение

Сокращенное наименование датчика, измеряемый параметр

Стандартный комплект поставки

Датчик избыточного давления МИДА-ДИ-12П.
Руководство по эксплуатации.
Паспорт.
Свидетельство о поверке (допускаются отметки о поверке в паспорте).
Кольцо (для датчиков с сальником, для датчиков со штуцером М12, для датчиков со штуцером М20 - только для МИДА-ДИ-12П-11, МИДА-ДИ-12П-11-В, МИДА-ДИ-12П-12, МИДА-ДИ-12П-12-В).

Дополнительная комплектация, опции

Гаситель пульсаций (демпфер) МИДА-ГП-501.
Хомут с винтом М3, гайкой М3, шайбой.

Скачать документацию

МИДА-ДИ-12П датчики избыточного давления. Руководство по эксплуатации.
