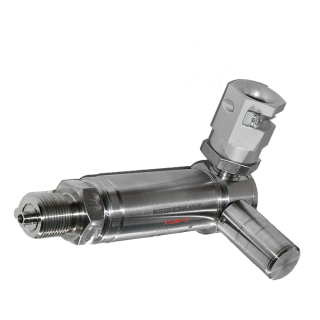

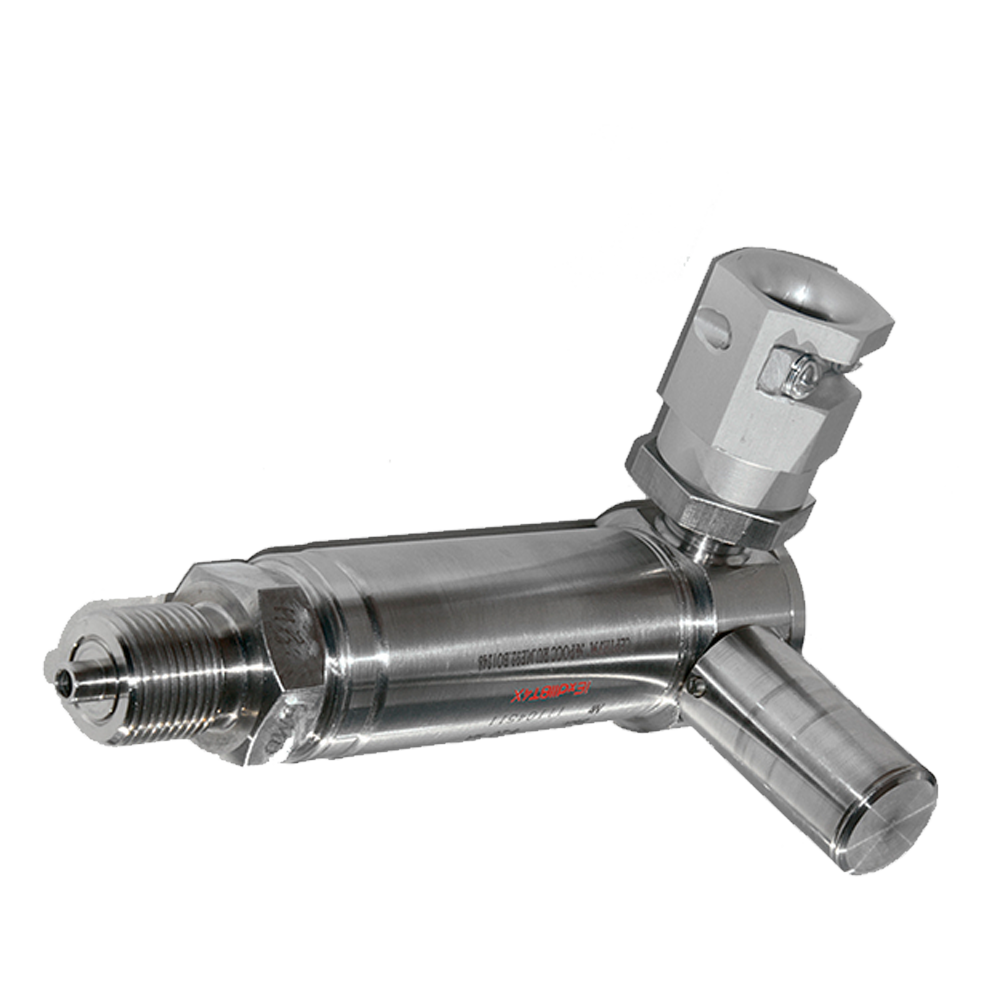

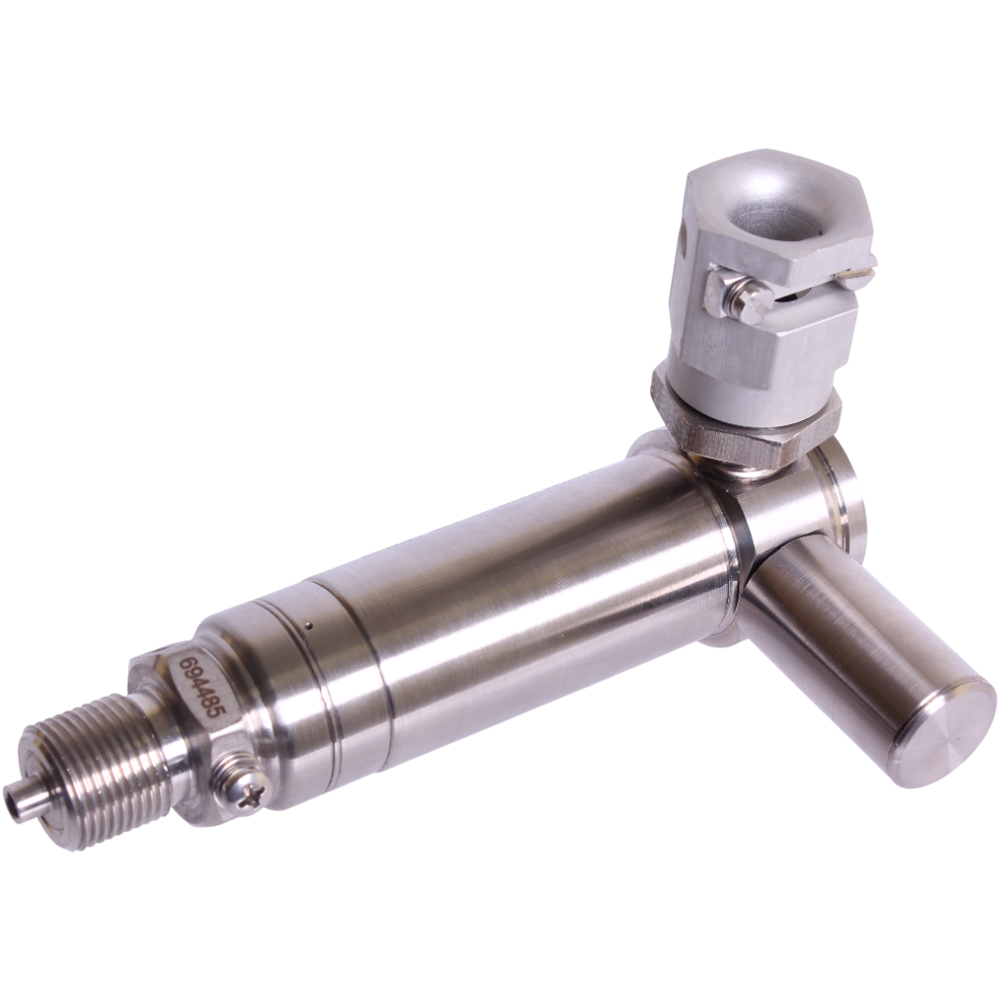

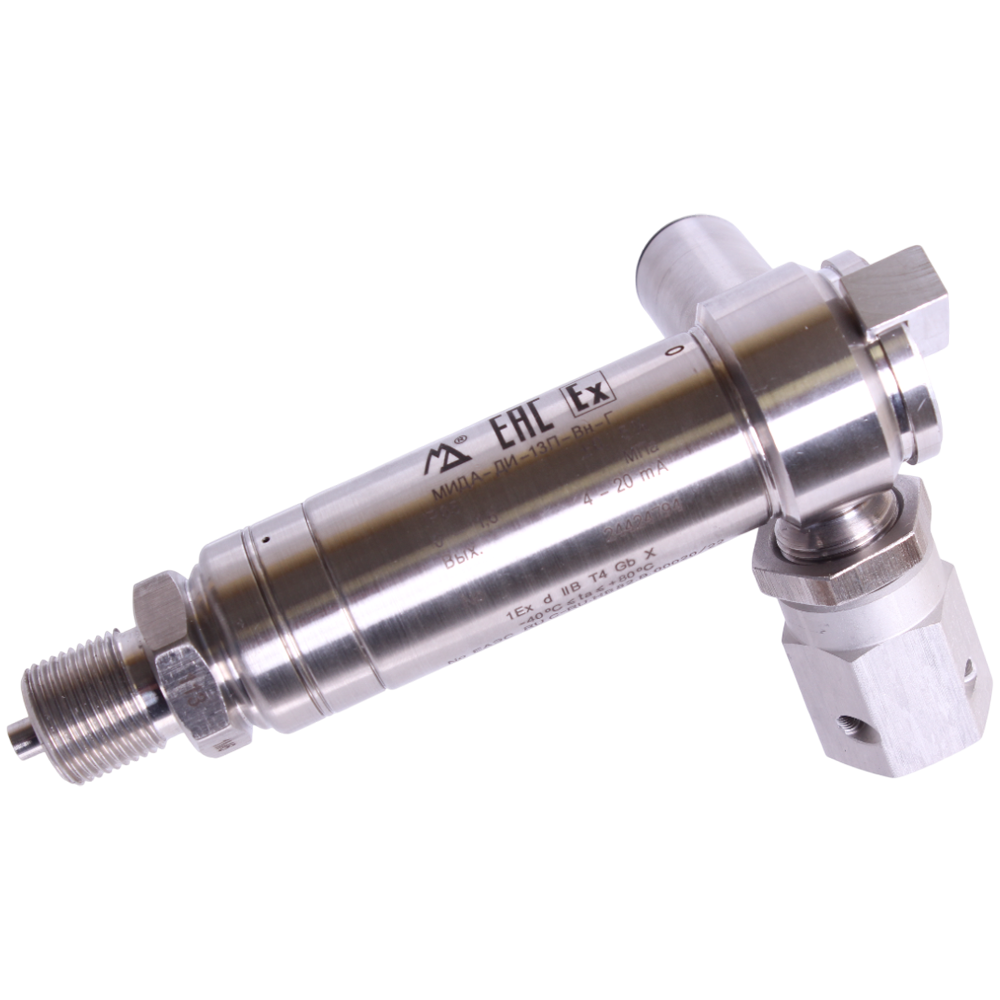

МИДА-ДИ-13П-Вн-Г датчики избыточного давления с блоком грозозащиты

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: М20х1,5

Маркировка взрывозащиты: 1ExdIIBT4

Цена (без учета НДС): По запросу руб.

Описание

Взрывозащищенные датчики давления МИДА-ДИ-13П-Вн-Г с блоком грозозащиты предназначены для непрерывного преобразования значения избыточного давления (ДИ) жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы и коррозионностойкая сталь), в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) в системах контроля и управления давлением, в том числе в пищевой промышленности.

Особенности преобразователей давления МИДА-ДИ-13П-Вн-Г:

  • Взрывонепроницаемая оболочка.
  • Сменный блок грозозащиты.
  • Элементы грозозащиты срабатывают при напряжении свыше 50 вольт.

Датчики давления МИДА-ДИ-13П-Вн-Г применяются в общепромышленных системах контроля и регулирования, в т. ч. в атомной электроэнергетике.

Технические характеристики

Диапазон измерений (Пределы уставок) 0-0,01 МПа; 0-0,016 МПа; 0-0,025 МПа; 0-0,04 МПа; 0-0,06 МПа; 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа; 0-100 МПа; 0-160 МПа
Основная погрешность ±0,15%; ±0,2%; ±0,25%; ±0,5%
Температурная погрешность
  • 1,6 (для 0,15)
  • 2 (для 0,2 и 0,25%)
  • 3 (для 0,5%)
Допустимая перегрузка (Перегрузочное давление) до 1,5хВПИ, для ВПИ не более 25 МПа;

до 1,25хВПИ, для ВПИ от 40 до 160 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды -40...+80°С
Климатическое исполнение (диапазон рабочих температур) У1, У2, УХЛ3.1
Исполнение по степени защиты IP64

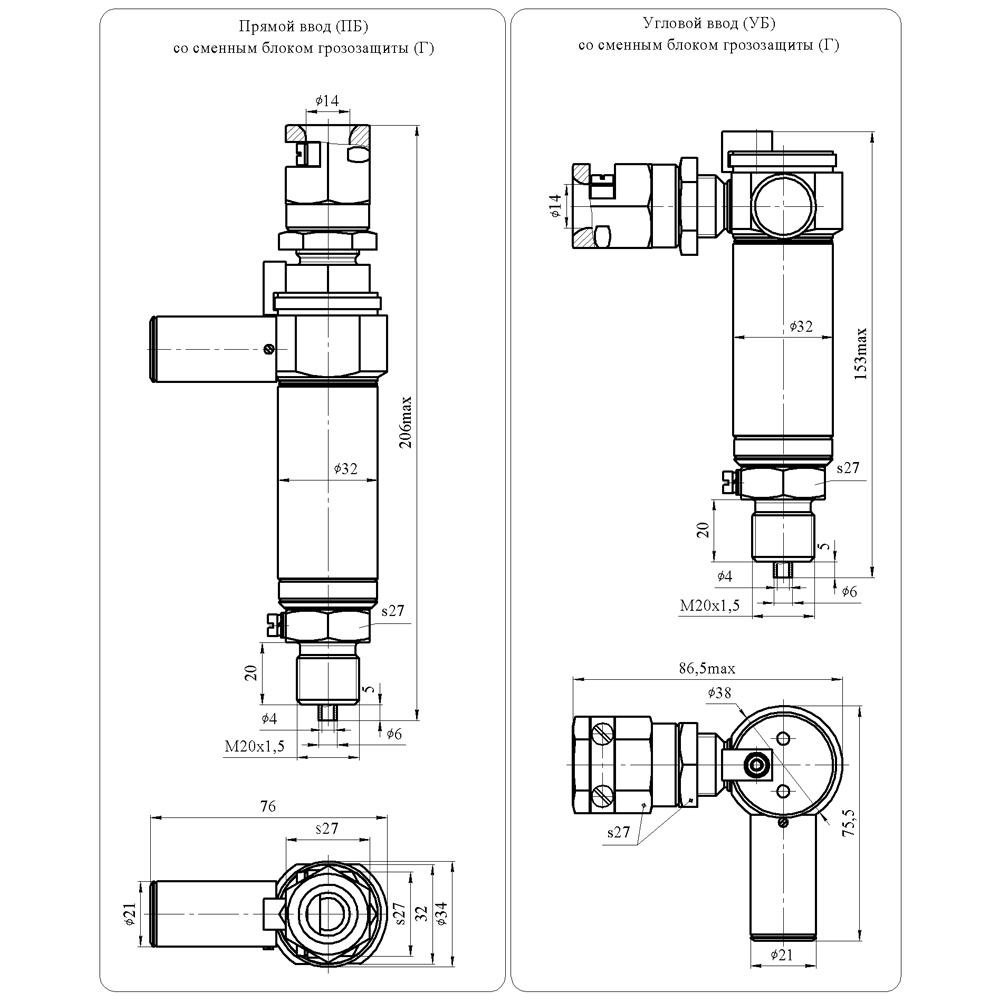

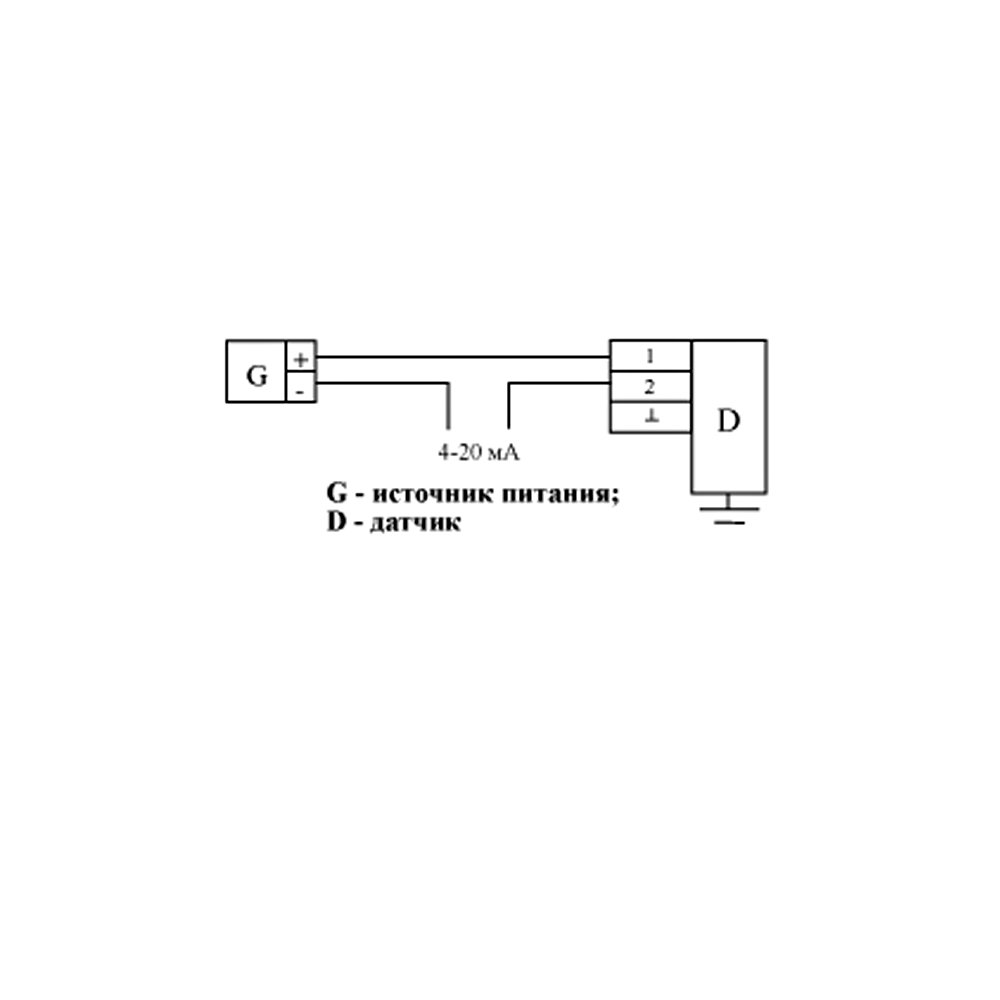

Тип электроподключения Под металлорукав с контактной колодкой: прямой ввод (ПБ); угловой ввод (УБ)
Вес Не более 0,7 кг

Структура обозначения, пример заказа

МИДА-ДИ-13П-Вн-Г
УХЛ3.1
0,2
6 МПа

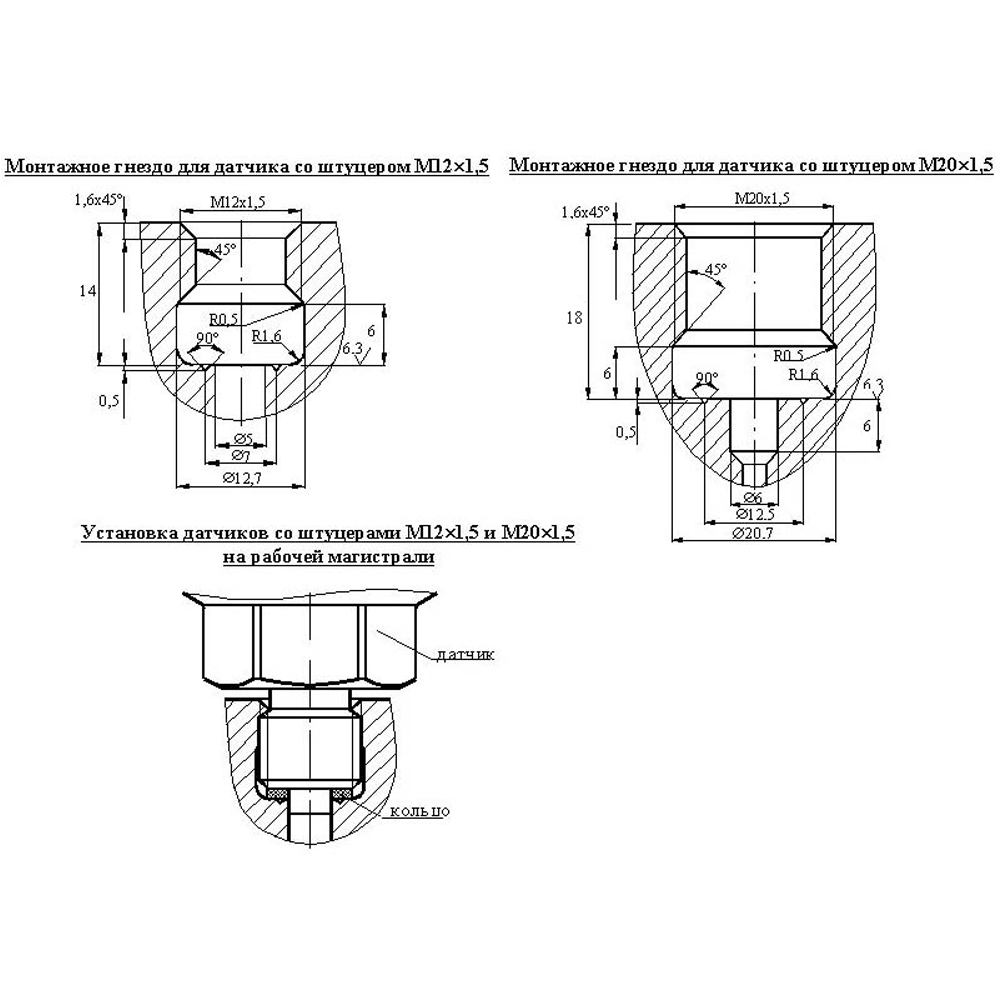

М20х1,5
УБ

Тип подключения

Тип присоединительного штуцера

Верхний предел измерения избыточного давления

Абсолютное значение предела допускаемой основной или суммарной погрешности

Обозначение климатического исполнения

Сокращенное наименование датчика

Стандартный комплект поставки

  • Датчик давления МИДА-13П.
  • Руководство по эксплуатации.
  • Паспорт.
  • Свидетельство о поверке (допускаются отметки о поверке в паспорте).
  • Кольцо паронитовое (прокладка).
  • Кольцо (прокладка) с отверстием ∅8,5 (для датчиков с пластмассовым сальником П или У, кольцо с отверстием ∅6,5 установлено в сальник изготовителем).
  • Розетка РСГ4ТВ с кожухом.
  • Розетка 2РМТ22КПН4Г3В1В (для датчика с разъемом Р2, УР2,Р5, УР5).
  • Розетка 2РМТ14КПН4Г1В1В (для датчика с разъемом Р3, УР3,Р4, УР4).

Дополнительная комплектация, опции

  • Хомут с винтом М3, гайкой М3, шайбой.
  • Гаситель пульсаций (демпфер) МИДА-ГП-501.
