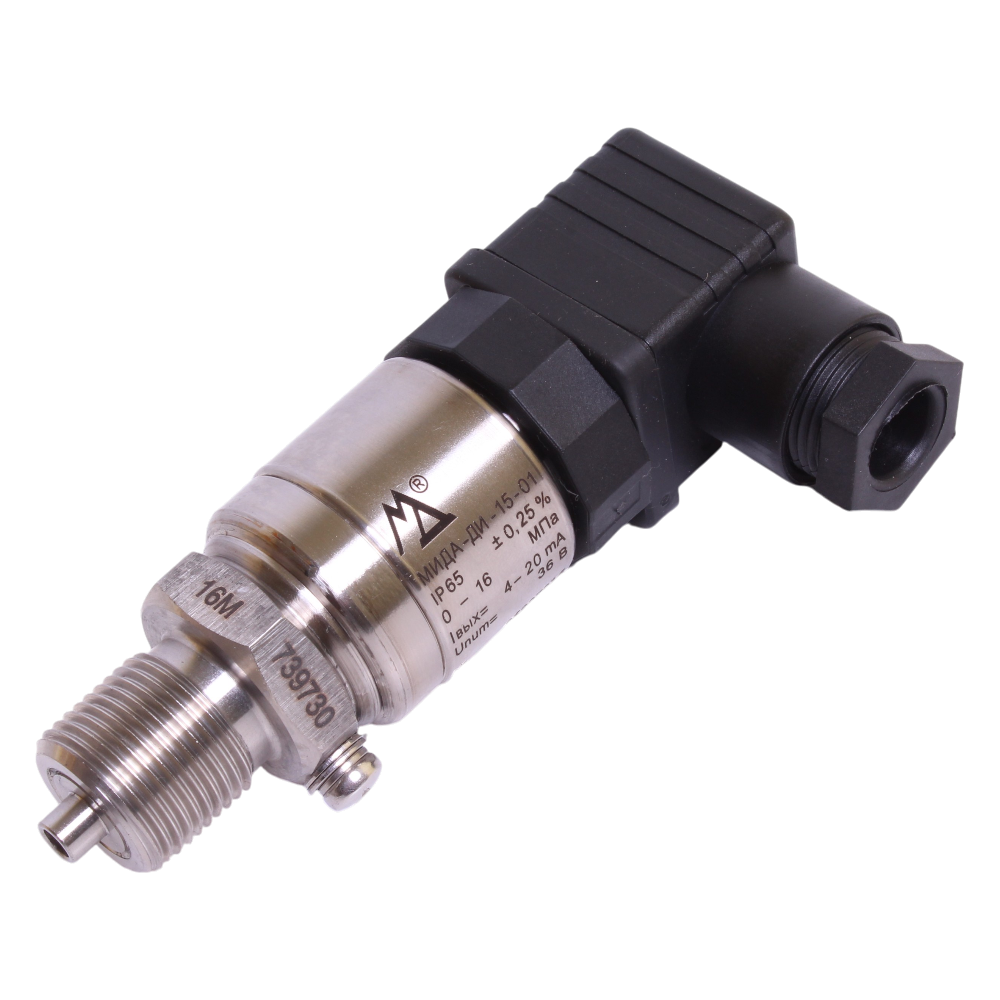

МИДА-ДИ-15 датчики избыточного давления высокоточные

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Напряжения 0,4-2 В, Напряжения 0,5-4,5 В, Токовый 4-20 мА

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Преобразователи давления МИДА-ДИ-15 предназначены для пропорционального преобразования значения избыточного давления (ДИ) жидкостей и газов в выходной сигнал постоянного тока или напряжения постоянного тока в системах контроля и управления технологическими процессами в различных отраслях промышленности.

Особенности высокоточных датчиков давления МИДА-ДИ-15:

Датчики давления (МИДА-ДИ-15-01). Имеют корректоры НУЛЯ и МАКСИМУМА.
Датчики с выходным сигналом в виде напряжения постоянного тока (МИДА-ДИ-15-051,-052). Имеют корректоры НУЛЯ и МАКСИМУМА.
Датчики с выходным сигналом в виде напряжения постоянного тока (МИДА-ДИ-15-055,-057). Имеют пропорциональную зависимость выходного сигнала от напряжения питания. Не имеют корректоров НУЛЯ и МАКСИМУМА.
Датчики с выходным сигналом в виде напряжения постоянного тока (МИДА-ДИ-15-058,-059). Имеют пропорциональную зависимость выходного сигнала от напряжения питания и корректоры НУЛЯ и МАКСИМУМА.

Области применения МИДА-ДИ-15
Системы контроля и управления технологическими процессами в различных отраслях промышленности, энергетики, коммунального хозяйства, транспорта, в том числе на газораспределительных пунктах (ГРП), а также в автоматизированных системах коммерческого учета расхода природного газа.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-0,01…0-160
Основная погрешность	±0,15%; ±0,25%; ±0,5%
Допустимая перегрузка (Перегрузочное давление)	до 1,5хВПИ (кратковременно до 15 мин.), для ВПИ не более 25 МПа; до 1,25хВПИ, для ВПИ от 40 до 160 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды	-40...+80°С
Климатическое исполнение (диапазон рабочих температур)	У2, УХЛ3.1
Исполнение по степени защиты	IP65
Тип электроподключения	Соединитель DIN C
Принцип действия	Тензометрический
Вес	0,25 кг

Структура обозначения, пример заказа

МИДА-ДИ-15

IP65

0,5

МПа

051

М20

DIN C

Вид электрического подключения

Код присоединительного штуцера

Код выходного сигнала (линии):
01 - 4-20 мА (2-проводная);
051, 055 - 0,4-2,0 В;
052, 057 - 0,5-4,5 В

Единицы измерения

Верхний предел измерения

Нижний предел измерения

Приведенная погрешность

Степень защиты оболочки

Сокращенное наименование датчика, измеряемый параметр

Стандартный комплект поставки

Датчик давления МИДА-15.
Руководство по эксплуатации.
Паспорт.
Соединитель DIN С (комплект).
Кольцо (уплотнительная паронитовая прокладка).

Дополнительная комплектация, опции

Гаситель пульсаций (демпфер) МИДА-ГП-501.

Скачать документацию

МИДА-15 датчики давления. Руководство по эксплуатации.

МИДА-15 датчики давления. Код линии, выходной сигнал, напряжение питания.
