МИДА-ДВ-13П-В датчики разрежения высокоточные

Скачать PDF

Вид давления: Разрежение

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: М12х1,5, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Высокоточные датчики давления МИДА-ДВ-13П-В предназначены для непрерывного преобразования значения разряжения жидкостей и газов, неагрессивных к материалам контактирующих деталей (титановые сплавы и коррозионностойкая сталь), в унифицированный сигнал постоянного тока 4-20 мА (датчики давления 4-20 мА) в системах контроля и управления давлением, в том числе в пищевой промышленности.

Особенности МИДА-ДВ-13П-В:

Алгоритмическая компенсация погрешностей в диапазоне рабочих температур.
Корректировка НУЛЯ производится с помощью переменных резисторов.

Преобразователи давления МИДА-ДВ-13П-Ех используются в общепромышленных системах контроля и регулирования, в т. ч. в атомной электроэнергетике.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа; 0-100 МПа
Основная погрешность	±0,25%; ±0,5%
Допустимая перегрузка (Перегрузочное давление)	до 1,5хВПИ, для ВПИ не более 25 МПа, где ВПИ - верхний предел измерения датчика
Температура контролируемой среды	-40...+80°С
Климатическое исполнение (диапазон рабочих температур)	У2, УХЛ3.1
Исполнение по степени защиты	IP65

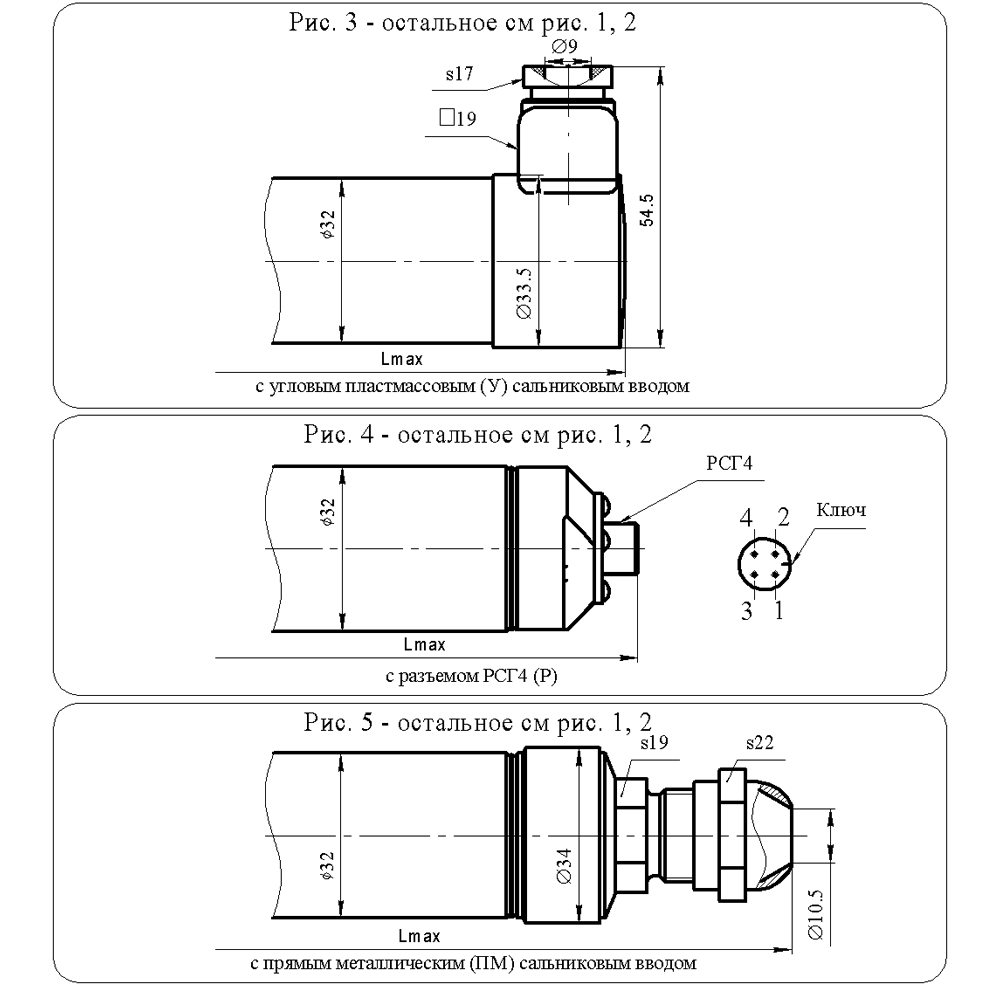

Тип электроподключения	Сальник пластмассовый: прямой (ПП), угловой (УП); сальник металлический: прямой (ПМ), угловой (УМ); прямой под металлорукав (ПММ), угловой под металлорукав (УММ); разъём РСГ4ТВ (ПР), разъём 2РМТ22 (УР2), разъём 2РМТ14 (УР3), разъём 2РМГ14 (УР4), разъём 2Р
Вес	Не более 0,5 кг

Структура обозначения, пример заказа

МИДА-ДВ-13П-В

УХЛ3.1

0,5

16 МПа

М12х1,5

ПП

Тип подключения

Тип присоединительного штуцера

Верхний предел измерения абсолютного давления

Абсолютное значение предела допускаемой основной или суммарной погрешности

Обозначение климатического исполнения

Сокращенное наименование датчика

Стандартный комплект поставки

Датчик давления МИДА-ДВ-13П-В.
Руководство по эксплуатации.
Паспорт.
Свидетельство о поверке (допускаются отметки о поверке в паспорте).
Кольцо паронитовое (прокладка).
Кольцо (прокладка) с отверстием ∅8,5 (для датчиков с пластмассовым сальником П или У, кольцо с отверстием ∅6,5 установлено в сальник изготовителем).
Розетка РСГ4ТВ с кожухом.
Розетка 2РМТ22КПН4Г3В1В (для датчика с разъемом Р2, УР2,Р5, УР5).
Розетка 2РМТ14КПН4Г1В1В (для датчика с разъемом Р3, УР3,Р4, УР4).

Дополнительная комплектация, опции

Хомут с винтом М3, гайкой М3, шайбой.
Гаситель пульсаций (демпфер) МИДА-ГП-501.

Скачать документацию

МИДА-13П датчики давления. Руководство по эксплуатации.
