ПД100-ДИ-311, ПД100-ДИ-371 датчики избыточного давления для ЖКХ

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Выходной сигнал: Токовый 4-20 мА

Присоединение к процессу: G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

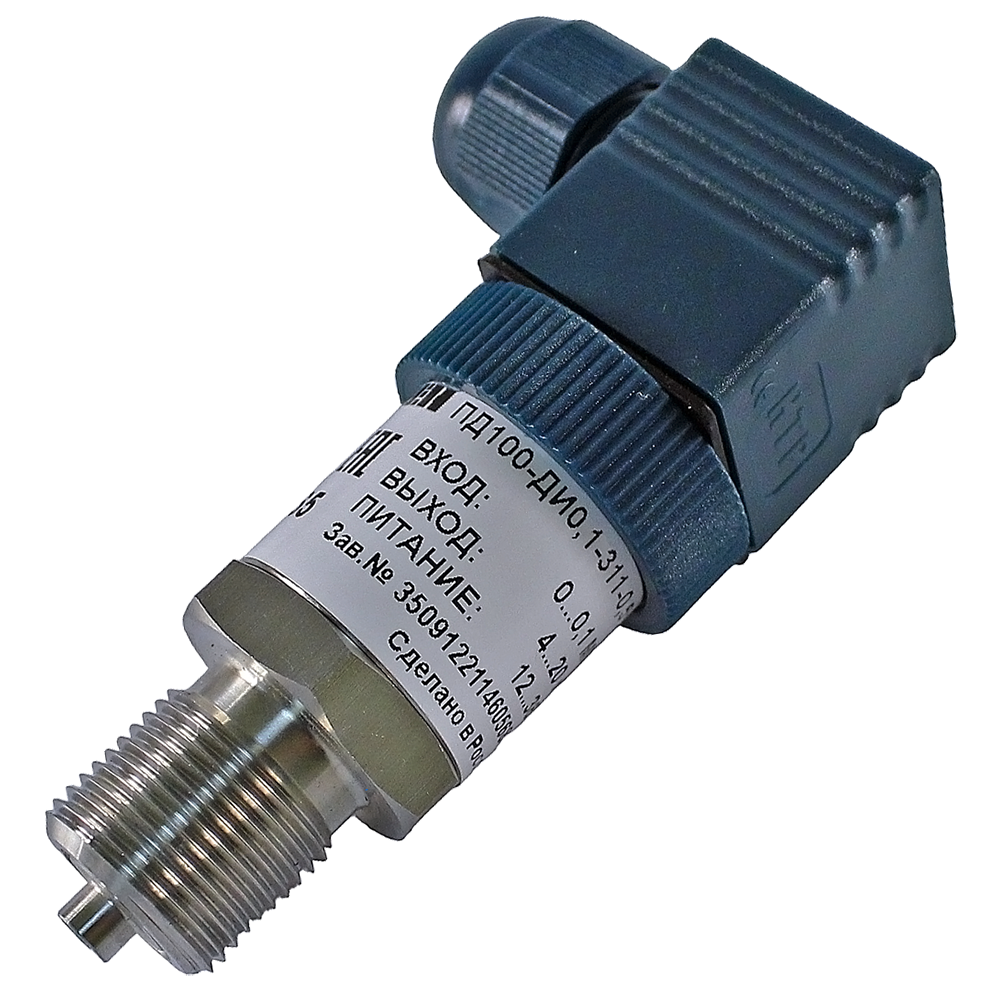

Датчики ПД100-ДИ-311, ПД100-ДИ-371, ПД100-ДИ-381 представляют собой преобразователи давления с керамической измерительной мембраной, сенсором на основе технологии "тензомост на керамике" и кабельным вводом стандарта EN175301-803 (DIN43650 А).

Датчики избыточного давления ПД100-ДИ-311, ПД100-ДИ-371, ПД100-ДИ-381 для ЖКХ характеризуются умеренной ценой и высокой устойчивостью к агрессивным средам.

Датчики давления ПД100-ДИ-311, ПД100-ДИ-371, ПД100-ДИ-381 с универсальным выходным сигналом постоянного тока 4-20 мА (датчики давления 4-20 мА) предназначены для систем регулирования и управления на объектах жилищно-коммунального хозяйства: прямых и обратных трубопроводах сетевой воды систем ГВС/ХВС, теплосчетчиках, станциях подкачки воды и т.п., где не требуется высокая точность измерений.

Технические характеристики

Диапазон измерений (Пределы уставок)	0,1 МПа; 0,16 МПа; 0,25 МПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа; 10,0 МПа
Основная погрешность	±0,5%; ±1,0%
Допустимая перегрузка (Перегрузочное давление)	Не менее 200% ВПИ
Температура контролируемой среды	-40...+130°С
Материалы изготовления	Нержавеющая сталь AISI 316L, керамика AL2О3
Климатическое исполнение (диапазон рабочих температур)	УХЛ3.1
Исполнение по степени защиты	IP65
Питание	= 12...36 В
Тип электроподключения	EN175301-803 форма А
Габаритные размеры	Высота: не более 115 мм
Вес	0,2 кг

Структура обозначения, пример заказа

ПД-100

-ДИ

0,25

-311

-1,0

Класс точности (±1,0% от ВПИ; ±0,5% от ВПИ)

Код присоединительной резьбы штуцера (311 - М20х1,5; 371 - G1/2"; 381 - G1/4")

Верхний предел измерения в МПа (0,1 МПа; 0,16 МПа; 0,25 МПа; 0,4 МПа; 0,6 МПа; 1,0 МПа; 1,6 МПа; 2,5 МПа; 4,0 МПа; 6,0 МПа; 10,0 МПа)

Тип измеряемого давления (избыточное)

Наименование модели

Стандартный комплект поставки

Преобразователь давления ПД100.
Краткая инструкция.
Паспорт и Гарантийный талон.
Прокладка уплотнительная - 2 шт.
Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом.

Скачать документацию

ПД100-ХХ датчики давления. Руководство по эксплуатации.

ПД100-ХХ датчики давления. Краткая инструкция.
