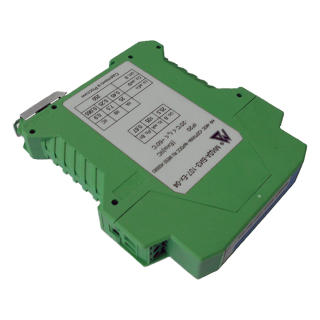

МИДА-БИЗ-107-Ex-01 барьер искрозащиты

Скачать PDF

Выходной сигнал: Токовый 4-20 мА

Маркировка взрывозащиты: ExiaIIC, ExibIIB

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Барьер искрозащиты МИДА-БИЗ-107-Ex-01 предназначен для питания и искрозащиты сигнальных цепей двухпроводных и трехпроводных датчиков с унифицированным выходным сигналом 4-20 мА постоянного тока (датчиков давления 4-20 мА) с масштабным преобразованием сигнала датчика в унифицированный выходной сигнал постоянного тока в системах контроля и электроавтоматики взрывоопасных производств.

Особенности МИДА-БИЗ-107-Ex-01:

Барьер МИДА-БИЗ-107-Ex-01 имеет гальваническую развязку между цепью питания, искробезопасными входными цепями и выходной цепью.

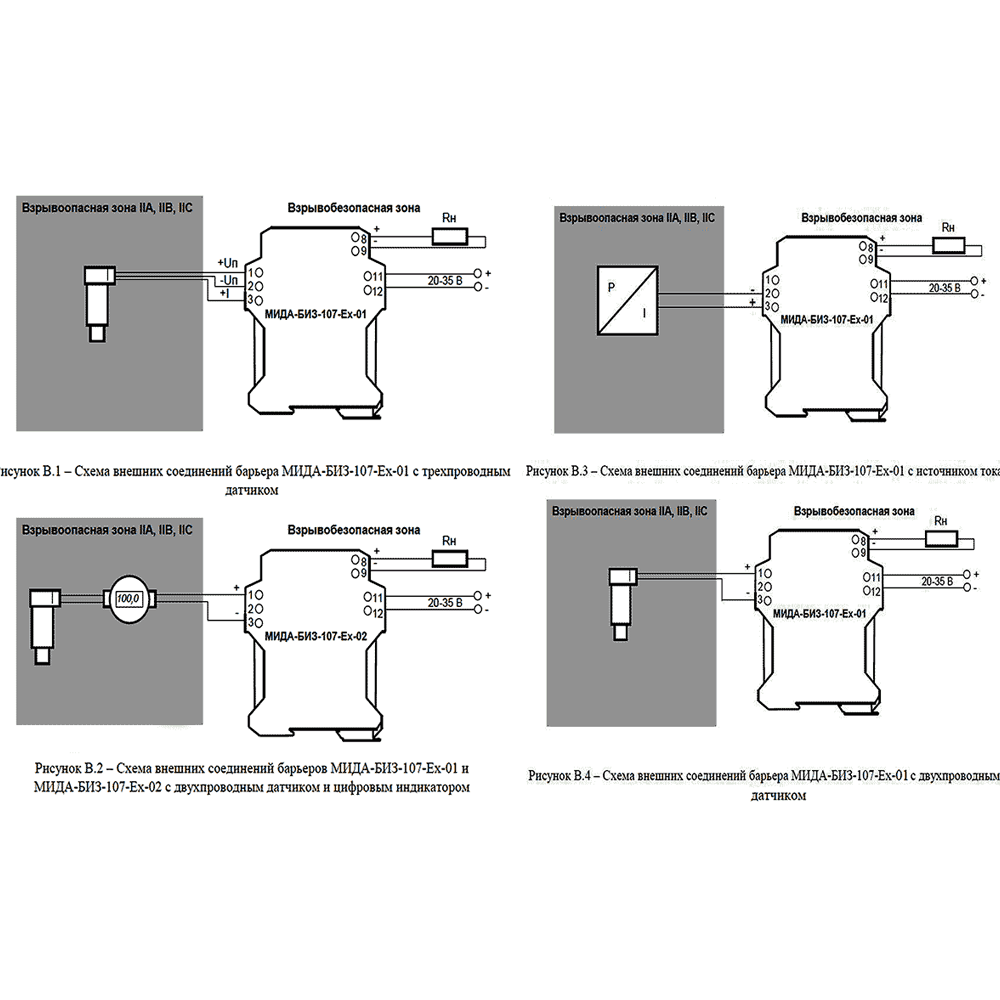

Приборы, подключаемые во взрывоопасной зоне (исполнение 01):
- Вход 1 (зажимы 1,3) двухпроводный датчик (Uпит<13,5 В при I=20 мА).
- Вход 2 (зажимы 2, 3) Rвх<130 Oм источник тока 4-20 мА.
- Вход 3 (зажимы 1, 2, 3) трехпроводный датчик (Uпит<14,5 В при I=25 мА).
Минимальное выходное напряжение 13,5 В.
Вид взрывозащиты - искробезопасная электрическая цепь.
Диапазон рабочих температур: -20...+60ºС.
Ток, потребляемый барьером, не превышает 80 мА при Uп=20 В, 50 мА при Uп=35 В.

Технические характеристики

Основная погрешность	±0,15%
Температурная погрешность	Не превышает ±0,05% от диапазона изменения выходного сигнала на каждые 10°С изменения температуры
Климатическое исполнение (диапазон рабочих температур)	УХЛ3.1
Исполнение по степени защиты	IP20
Питание	= 24 В
Тип электроподключения	Штепсельные разъемы с винтовыми зажимами
Вес	0,135 кг

Структура обозначения, пример заказа

МИДА-БИЗ-107

Вариант исполнения

Взрывозащита искробезопасная электрическая цепь

Наименование модели

Стандартный комплект поставки

Барьер искрозащиты МИДА-БИЗ-107-Ex-01.
Руководство по эксплуатации (допускается поставлять 1 экз. на 10 блоков, поставляемых в один адрес).
Паспорт.

Скачать документацию

МИДА-БИЗ-107-1-2-3-Ex барьеры искрозащиты. Руководство по эксплуатации.
