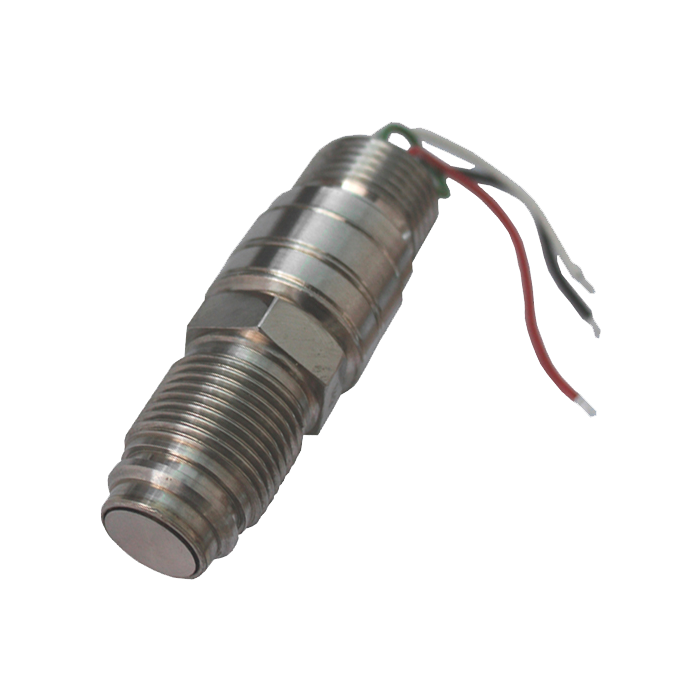

МИДА-МИ-42 модули избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам, Вязкие жидкости, Жидкости с твёрдыми включениями, пульпа, Расплавы полимеров

Присоединение к процессу: М27х2

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Модули избыточного давления МИДА-МИ-42, в отличие от преобразователей давления, выпускаются в открытом исполнении для встраивания в корпус прибора потребителя.

Конструкция модулей избыточного давления МИДА-МИ-42 предусматривает элементы крепления в аппаратуру потребителя.

Начальное значение выходного сигнала, ±мВ на 1В питания: ±0,2.
Диапазон изменения выходного сигнала: 5,2±0,2 мВ/В.
Сопротивление изоляции (при температуре +25°С), не менее: 100 МОм при 500 В.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-0,016 МПа; 0-0,025 МПа; 0-0,04 МПа; 0-0,06 МПа; 0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1,0 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа
Основная погрешность	±0,1%; ±0,2% от диапазона изменения выходного сигнала
Температурная погрешность	Температурный диапазон компенсации: -40...+120°С, -40...+150°С, +10...+150°С. Дополнительная температурная погрешность в диапазоне компенсации, от диапазона изменения выходного сигнала, не более: 3%.
Допустимая перегрузка (Перегрузочное давление)	Не более 1,5Pном
Температура контролируемой среды	-40...+150°C
Питание	= 3...15 В
Принцип действия	Тензорезистивный

Структура обозначения, пример заказа

МИДА-МИ-42

-0,25

-0,2

M27×2

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Модуль избыточного давления

Скачать документацию

МИДА преобразователи и модули давления. Руководство по эксплуатации.
