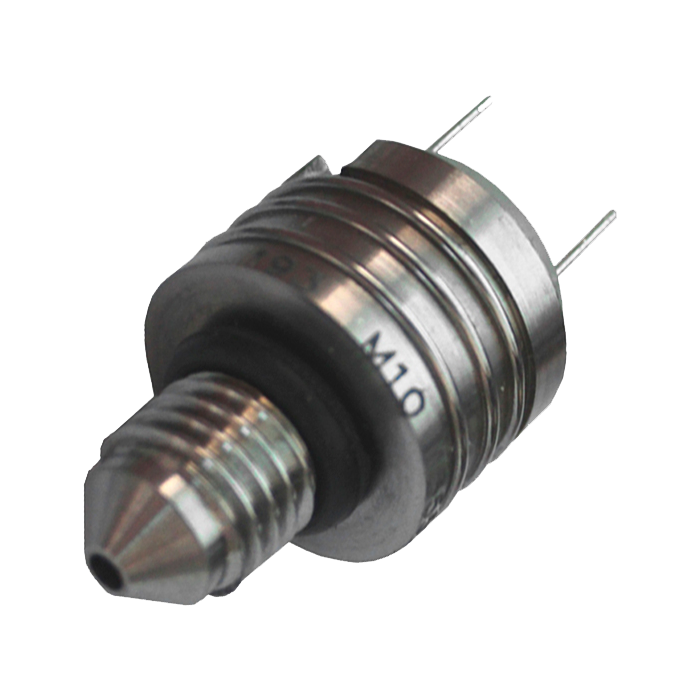

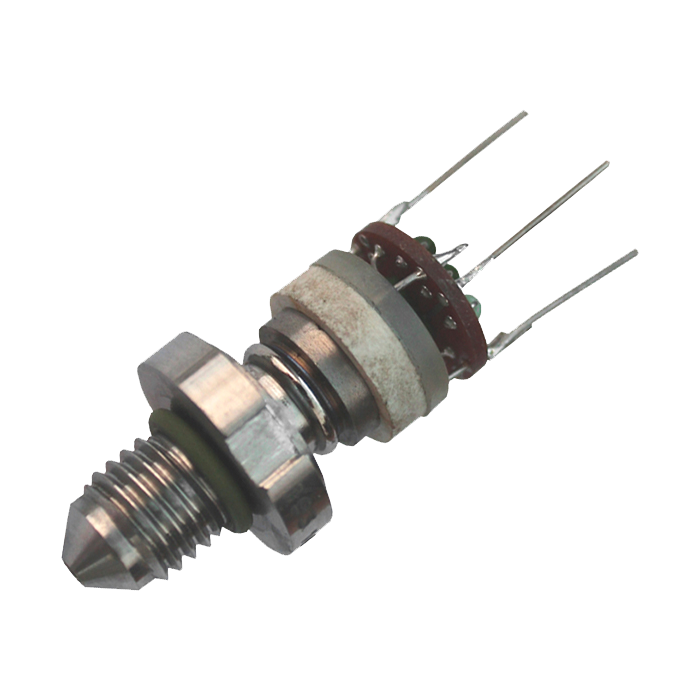

МИДА-МИ-93 модули избыточного давления

Скачать PDF

Вид давления: Избыточное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М12х1,25

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Модули избыточного давления МИДА-МИ-93 - это конструктивно незаконченные изделия, для работы которых необходимо произвести монтаж элементов в изделие потребителя.

Модули избыточного давления МИДА-МИ-93 обеспечивают непрерывное измерение и преобразование давления измеряемой среды в электрический сигнал.

Начальное значение выходного сигнала, ±мВ на 1В питания: ±0,1.
Диапазон изменения выходного сигнала: 5±0,2 мВ/В.
Сопротивление изоляции (при температуре +25°С), не менее: 100 МОм при 500В.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-0,1 МПа; 0-0,16 МПа; 0-0,25 МПа; 0-0,4 МПа; 0-0,6 МПа; 0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0-4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа; 0-60 МПа
Основная погрешность	±0,1% от диапазона изменения выходного сигнала
Температурная погрешность	Температурный диапазон компенсации: -40…+120°С. Дополнительная температурная погрешность в диапазоне компенсации, от диапазона изменения выходного сигнала, не более: 3%.
Допустимая перегрузка (Перегрузочное давление)	2Pном для для диапазонов от 0-0,1 до 0-2,5; 1,5Pном для для диапазонов от 0-4 до 0-60
Температура контролируемой среды	-40...+150°C
Питание	= 5...15 В
Принцип действия	Тензорезистивный

Структура обозначения, пример заказа

МИДА-МИ-93

-25

-0,1

М12х1,25

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Модуль избыточного давления

Скачать документацию

МИДА преобразователи и модули давления. Руководство по эксплуатации.
