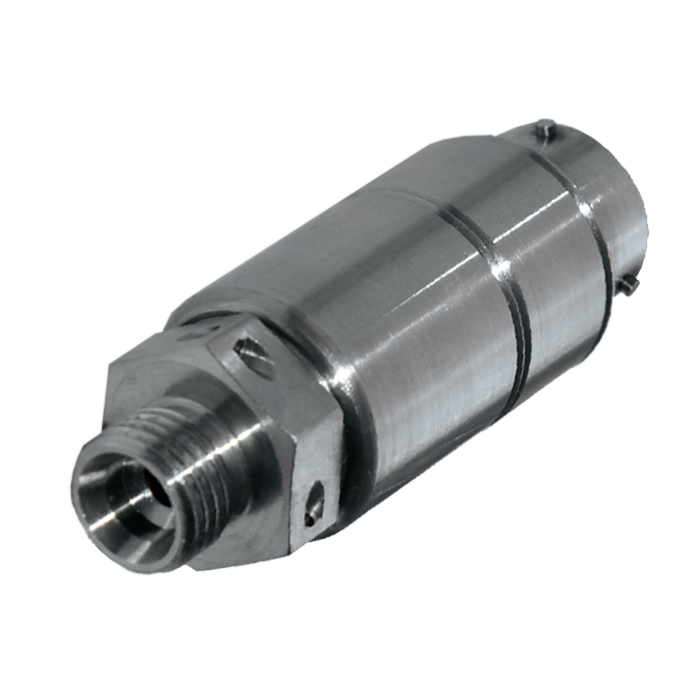

МИДА-ПА-81 преобразователи абсолютного давления

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Вода и другие жидкости, не агрессивные к нержавеющей стали и титановым сплавам, Воздух и другие газы, не агрессивные к нержавеющей стали и титановым сплавам

Присоединение к процессу: М10х1, М12х1,25, М14х1,5

Маркировка взрывозащиты: нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Применение преобразователей абсолютного давления МИДА-ПА-81 позволяет осуществлять непрерывное измерение и контроль давления измеряемой среды, а также выполнить преобразование показаний измерений в электрический сигнал.

Измерительные преобразователи давления МИДА-ПА-81 предназначены для измерения давления в различных средах, жидкостях и газах, неагрессивным к нержавеющим сталям.

Начальное значение выходного сигнала, ±мВ на 1В питания: 0,06.
Диапазон изменения выходного сигнала: 3±0,03 мВ/В (М14); 4±0,04 мВ/В (М10); 10±0,06 мВ/В (М12).
Величина входного и выходного сопротивлений: 4,5-5,5/3-6 кОм.
Сопротивление изоляции, не менее: 100 МОм при 100В и при температуре +25°С.

Технические характеристики

Диапазон измерений (Пределы уставок)	0-1 МПа; 0-1,6 МПа; 0-2,5 МПа; 0- 4 МПа; 0-6 МПа; 0-10 МПа; 0-16 МПа; 0-25 МПа; 0-40 МПа
Основная погрешность	±0,2%
Температурная погрешность	Диапазон термокомпенсации выходного сигнала: -40...+120°С (М14); -30...+80°С (М10, М12). Дополнительная погрешность в диапазоне термокомпенсации, не более: Начального значения выходного сигнала - 1,7% (М14); 3% (М10); 1,5% (М12) Диапазона изменения выходного сигнала - 1,1% (М12, М14); 2% (М10)
Допустимая перегрузка (Перегрузочное давление)	2хРном (М14); 1,5хРном (М10, М12)
Температура контролируемой среды	-40...+150°C
Питание	= 5...15 В
Принцип действия	Тензорезистивный

Структура обозначения, пример заказа

МИДА-ПА-81

-16

-0,2

M10×1

Присоединительная резьба

Основная погрешность, %

Верхний предел измерений, МПа

Преобразователь абсолютного давления

Варианты исполнений

Выпускаются преобразователи абсолютного давления МИДА-ПА-51.

Скачать документацию

МИДА преобразователи и модули давления. Руководство по эксплуатации.
