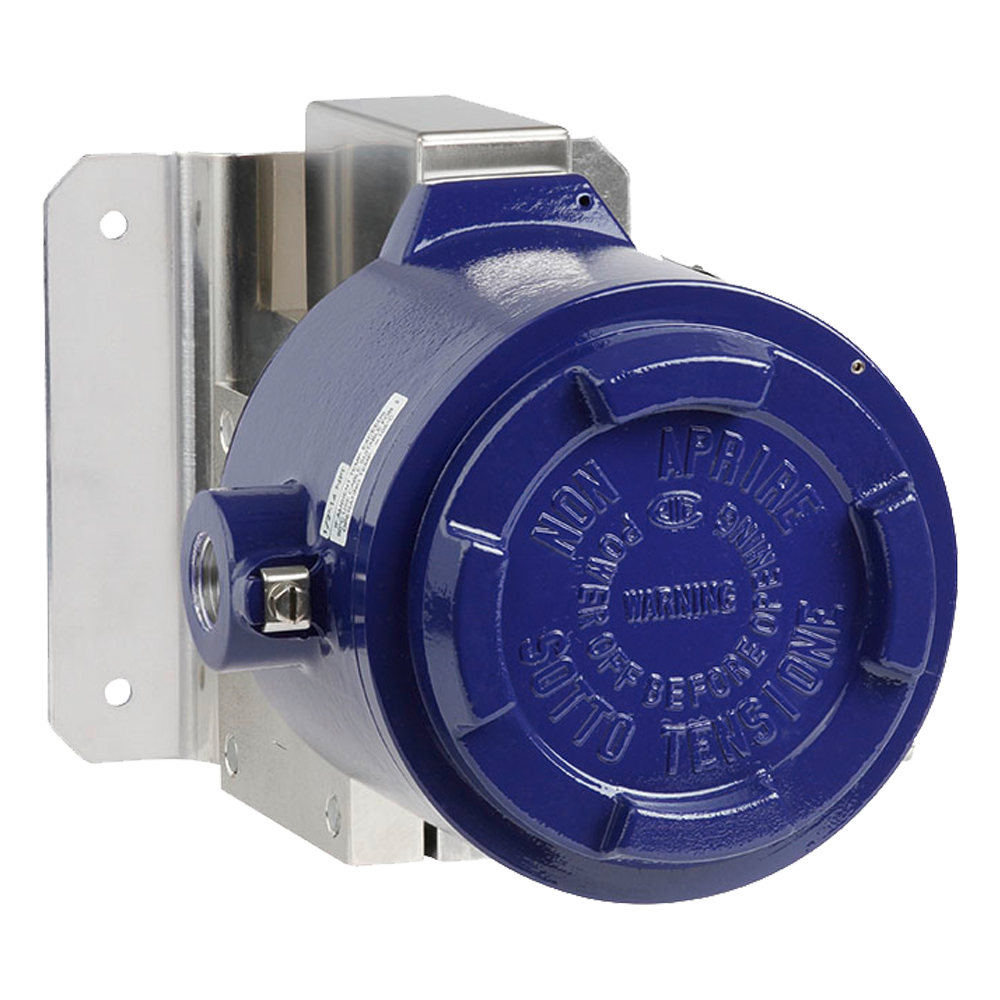

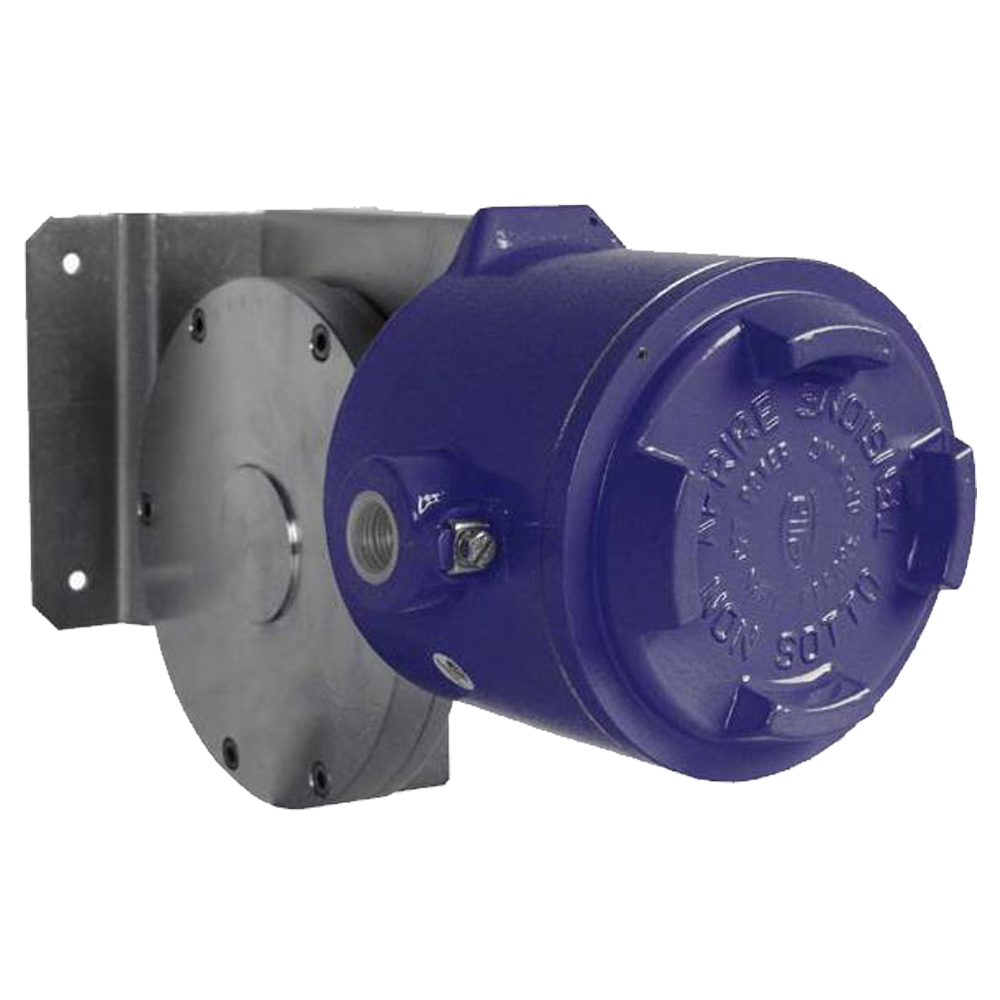

APA, APA10 реле абсолютного давления

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Агрессивные жидкости, пары, газы

Выходной сигнал: Релейный

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: 2ExdIICT4, 2ExdIICT6, нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Взрывозащищенные реле давления APA, APA10 предназначены для контроля абсолютного давления, благодаря корпусу из алюминия с эпоксидным покрытием, могут эксплуатироваться в сложных, агрессивных условиях.

Области применения:

Обеспечение безопасности общих технологических процессов: химическая и нефтехимическая промышленность, нефтегазовая промышленность, энергетическая промышленность, включая АЭС, водоподготовка, горнодобывающая промышленность.

Особенности:

Реле абсолютного давления APA, APA10 могут иметь взрывозащищенные исполнение - искробезопасная электрическая цепь.
Переключатели давления APA, APA10 снабжены микровыключателем, позволяющим напрямую подключать электрическую нагрузку до 15А/АС 220 В, настройку можно произвести по 1 или 2 независимым точкам переключения, SPDT или DPDT.
Зона нечувствительности может быть фиксированная или настраиваемая.

Технические характеристики

Диапазон измерений (Пределы уставок)	от 0...25 мбар до 0...1,5 бар
Температура контролируемой среды	-30…+85°C
Материалы изготовления	Алюминиевый сплав, нержавеющая сталь 316L (корпус)
Климатическое исполнение (диапазон рабочих температур)	-30...+85°C
Исполнение по степени защиты	IP66
Тип электроподключения	Резьбовое присоединение (½NPT, ¾NPT, G½, G¾, M20x1,5); кабельный ввод неармированный; кабельный ввод армированный; соединитель MIL, 7-штыревой
Вес	5,4 кг (корпус из алюминиевого сплава); 5,9 кг (корпус из нержавеющей стали)

Стандартный комплект поставки

APA, APA10 реле давления.
Техническая документация.

Скачать документацию

APA, APA10 реле абсолютного давления. Руководство по эксплуатации (en).

APA, APA10 реле абсолютного давления.Типовой лист (en).
