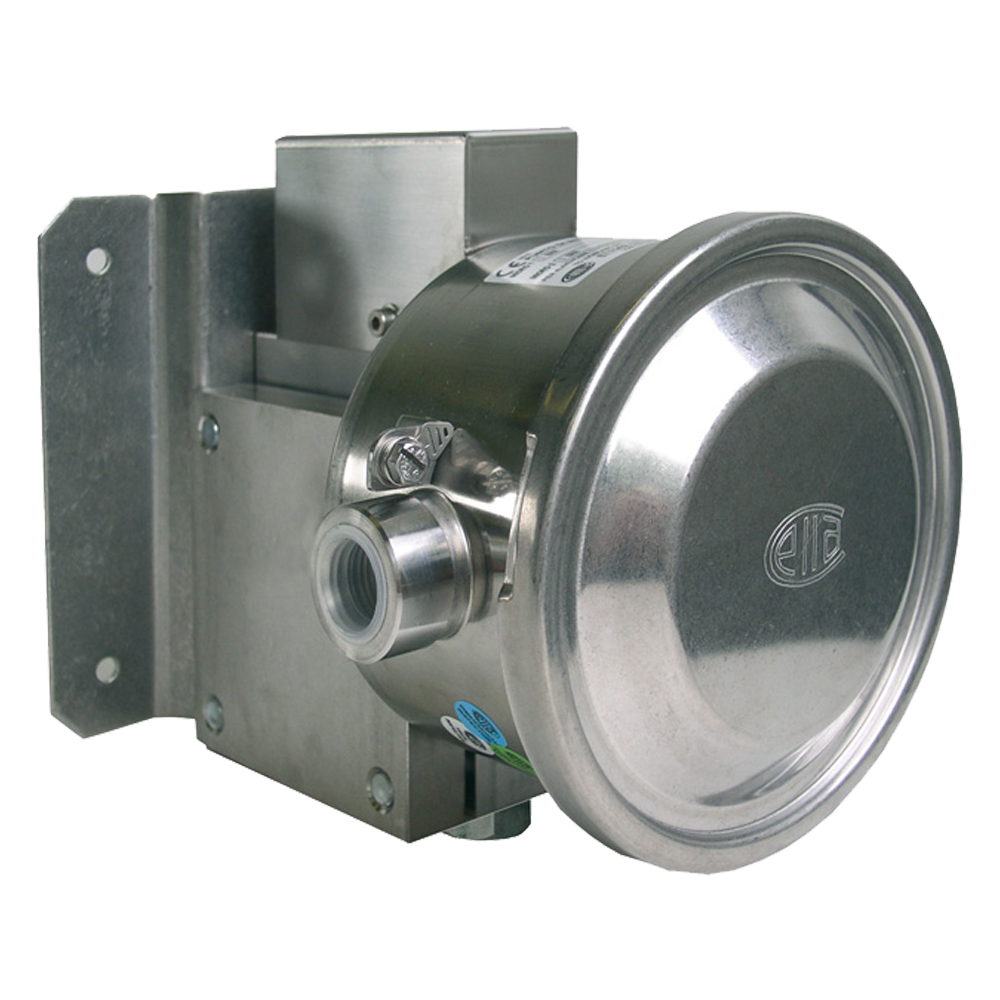

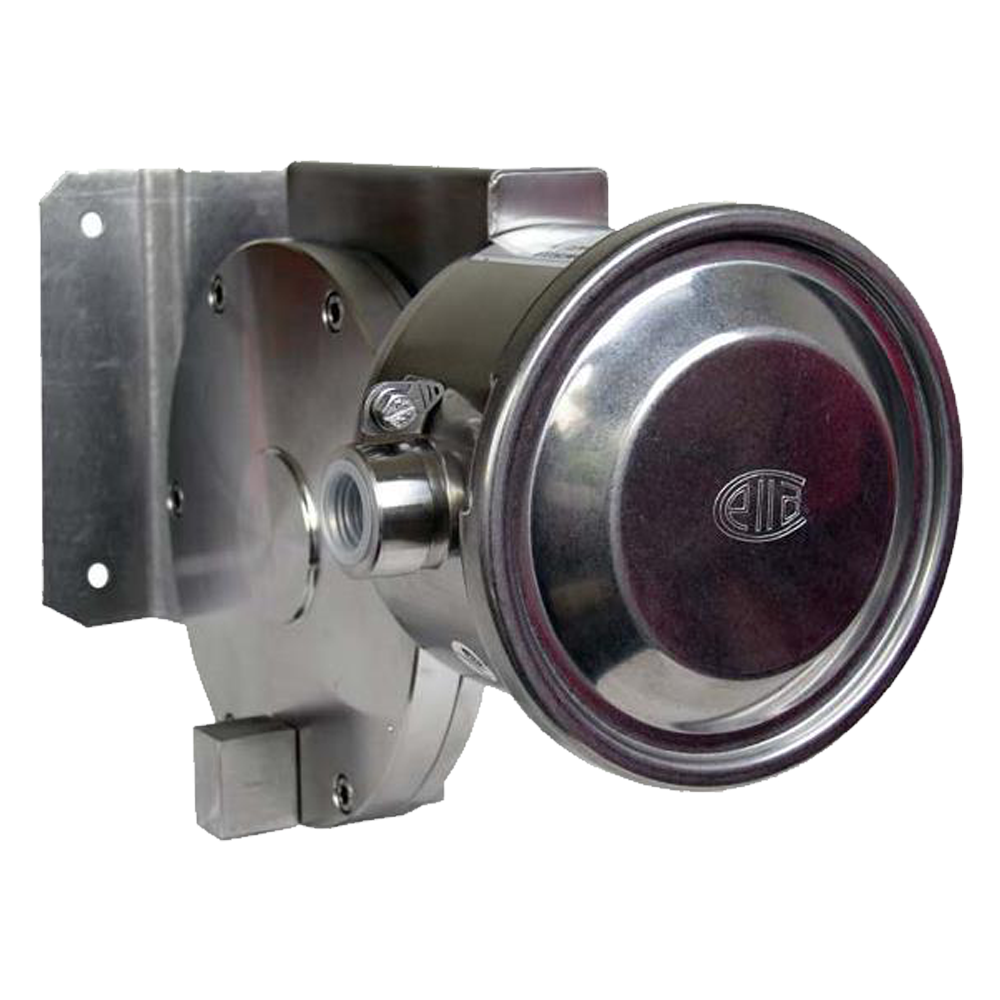

APW, APW10 реле абсолютного давления

Скачать PDF

Вид давления: Абсолютное давление

Тип контролируемой среды: Агрессивные жидкости, пары, газы

Выходной сигнал: Релейный

Присоединение к процессу: 1/2NPT, 1/4NPT, G1/2, G1/4, М20х1,5

Маркировка взрывозащиты: 2ExiaIICT4, 2ExiaIICT6, нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Всепогодные реле давления APW, APAW10 предназначены для контроля абсолютного давления и технологических процессов, благодаря корпусу из нержавеющей стали с эпоксидным покрытием, могут эксплуатироваться в сложных, агрессивных условиях.

Области применения:

Обеспечение безопасности общих технологических процессов: химическая и нефтехимическая промышленность, нефтегазовая промышленность, энергетическая промышленность, включая АЭС, водоподготовка, горнодобывающая промышленность.

Особенности:

Реле абсолютного давления APW, APAW10 могут иметь взрывозащищенные исполнение - искробезопасная электрическая цепь.
В целях обеспечения универсального использования, переключатели давления APW, APAW10 оборудуются микропереключателями, позволяющими напрямую коммутировать электрическую нагрузку до 20 А/250 В переменного тока.
Реле давления APW, APAW10 имеют одну или две независимые точки переключения, SPDT или DPDT.
Зона нечувствительности может быть фиксированная или настраиваемая.

Технические характеристики

Диапазон измерений (Пределы уставок)	от 0...25 мбар до 0...1,5 бар
Температура контролируемой среды	-30…+85°C
Материалы изготовления	Нержавеющая сталь 316L (корпус)
Климатическое исполнение (диапазон рабочих температур)	-30...+85°C
Исполнение по степени защиты	IP66
Тип электроподключения	Резьбовое присоединение (½NPT, ¾NPT, G½, G¾, M20x1,5); кабельный ввод неармированный; кабельный ввод армированный; соединитель MIL, 7-штыревой
Вес	5,5 кг (APW); 8,2 кг (APW10)

Стандартный комплект поставки

APW, APW10 реле абсолютного давления.
Техническая документация.

Скачать документацию

APW, APW10 реле абсолютного давления. Руководство по эксплуатации (en).

APW, APW10 реле абсолютного давления. Типовой лист (en).
